004184535

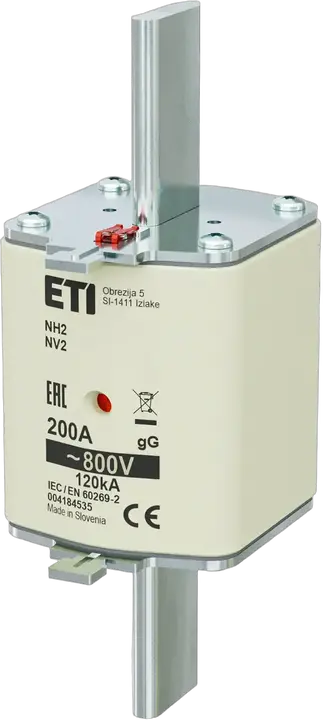

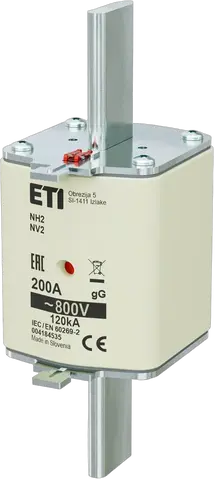

NH2 gG 200A/800V Wkładka topikowa
- Numer katalogowy:
- 004184535
- Typ:
- NH
- Wielkość:
- NH2
- Prąd znamionowy:
- 200 A
- Charakterystyka:
- gG
- Wskaźnik:
- Wskaźnik kombinowany (podwójny)
- Napięcie znamionowe AC:
- 800 V
- Zwarciowa zdolność wyłączania AC:
- 120 kA
- Straty mocy (0,7xIn):
- 8,6 W
- Straty mocy Pd:
- 19 W
- Całka Joule’a przedłukowa (A2s):
- 65 000
- Całka Joule’a wyłączania (A2s):
- 400 000
- Normy:
- IEC 60269-2
- Zastosowanie:
- Do zabezpieczania kabli po stronie AC falownika PV.
22 Logistyka
Produkt
- Jednostkowy kod EAN
- 3838400105226
- Waga netto
- 580 g
- Szerokość
- 54 mm
- Wysokość
- 150,2 mm
- Głębokość
- 72,5 mm
- Jednostka miary magazynowej
- pcs
Podstawowe opakowanie
- Ilość w opakowaniu podstawowym
- 3 pcs
- Kod EAN opakowania podstawowego
- 3838400105134
- Waga opakowania podstawowego
- 1,784 kg
- Wysokość opakowania podstawowego
- 0,078 m
- Szerokość opakowania podstawowego
- 0,169 m
- Głębokość opakowania podstawowego
- 0,153 m
- Objętość opakowania podstawowego
- 0,002 m³
Opakowanie transportowe
- Ilość w opakowaniu transportowym
- 15 pcs
- Kod EAN opakowania transportowego
- 3838400105141
- Waga opakowania transportowego
- 9,268 kg
- Wysokość opakowania transportowego
- 0,255 m
- Szerokość opakowania transportowego
- 0,295 m
- Głębokość opakowania transportowego
- 0,235 m
- Objętość opakowania transportowego
- 0,018 m³
- Ilość na palecie
- 780 pcs
- Kod taryfy celnej
- 85361090
8 ETIM
- Rated switching capacity AC
- 120 kA
- Voltage type
- AC
- Fuse construction type according to IEC 60269
- NH2
- Rated voltage AC
- 800
- Power loss at rated current
- 19 W
- Type of fuse status indicator
- Combination fuse status indicator
- Rated current
- 200 A
- Utilization category
- gG (cable protection/equipment protection)
Klasyfikacja ETIM – wersja 9.0
