Wkładki bezpiecznikowe NH - Charakterystyka gG - Katalog elektroniczny

NH000 gG 2A/400V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH000
Prąd znamionowy: 2 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 400 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy Pd: 0,7 W
Całka Joule’a wyłączania (A2s): 17
Całka Joule’a przedłukowa (A2s): 7,3
Normy: IEC 60269-1, IEC 60269-2
Zastosowanie: Do zabezpieczania obwodów elektrycznych przed przeciążeniami oraz zwarciami.

NH000 gG 4A/400V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH000
Prąd znamionowy: 4 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 400 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy Pd: 0,9 W
Całka Joule’a wyłączania (A2s): 87
Całka Joule’a przedłukowa (A2s): 38
Normy: IEC 60269-1, IEC 60269-2
Zastosowanie: Do zabezpieczania obwodów elektrycznych przed przeciążeniami oraz zwarciami.

NH000 gG 6A/400V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH000
Prąd znamionowy: 6 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 400 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy Pd: 1,3 W
Całka Joule’a wyłączania (A2s): 199
Całka Joule’a przedłukowa (A2s): 121
Normy: IEC 60269-1, IEC 60269-2
Zastosowanie: Do zabezpieczania obwodów elektrycznych przed przeciążeniami oraz zwarciami.

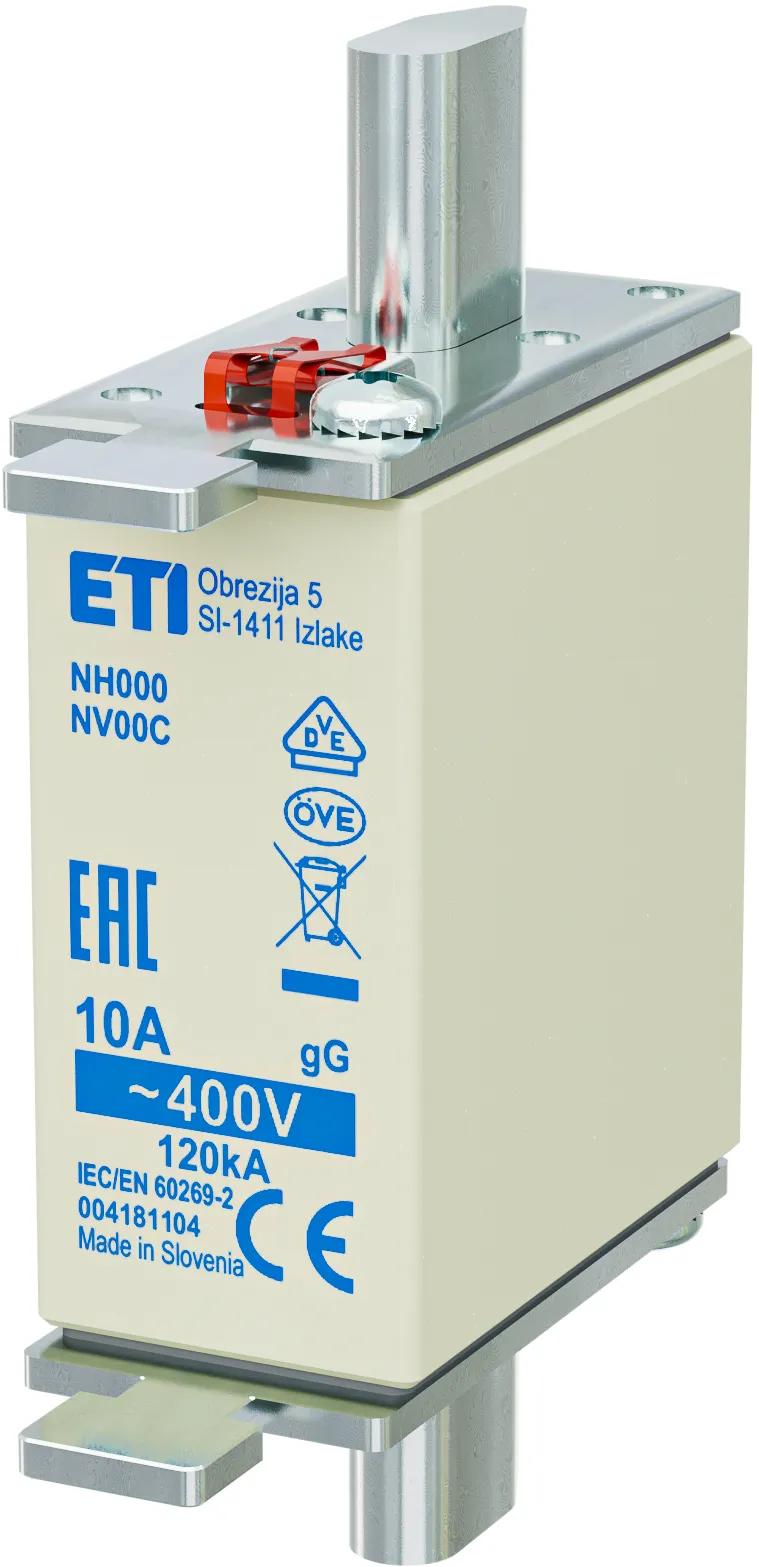

NH000 gG 10A/400V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH000
Prąd znamionowy: 10 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 400 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy Pd: 1,3 W
Całka Joule’a wyłączania (A2s): 383
Całka Joule’a przedłukowa (A2s): 90
Normy: IEC 60269-1, IEC 60269-2
Zastosowanie: Do zabezpieczania obwodów elektrycznych przed przeciążeniami oraz zwarciami.

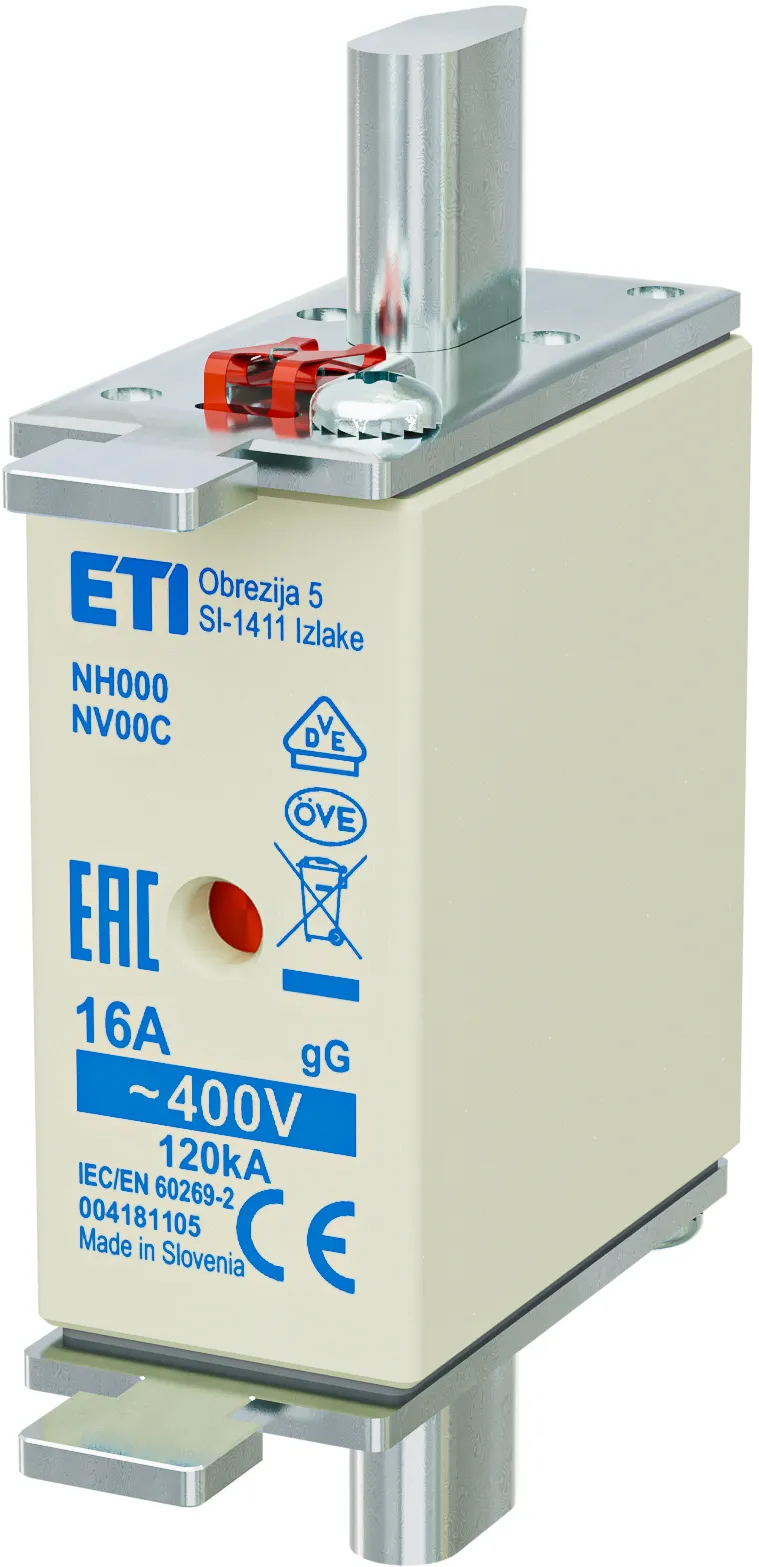

NH000 gG 16A/400V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH000
Prąd znamionowy: 16 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 400 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy Pd: 2,4 W
Całka Joule’a wyłączania (A2s): 721
Całka Joule’a przedłukowa (A2s): 220
Normy: IEC 60269-1, IEC 60269-2
Zastosowanie: Do zabezpieczania obwodów elektrycznych przed przeciążeniami oraz zwarciami.

NH000 gG 20A/400V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH000
Prąd znamionowy: 20 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 400 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy Pd: 2,7 W
Całka Joule’a wyłączania (A2s): 1 210
Całka Joule’a przedłukowa (A2s): 400
Normy: IEC 60269-1, IEC 60269-2
Zastosowanie: Do zabezpieczania obwodów elektrycznych przed przeciążeniami oraz zwarciami.

NH000 gG 25A/400V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH000
Prąd znamionowy: 25 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 400 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy Pd: 2,6 W
Całka Joule’a wyłączania (A2s): 5 470
Całka Joule’a przedłukowa (A2s): 1 200
Normy: IEC 60269-1, IEC 60269-2
Zastosowanie: Do zabezpieczania obwodów elektrycznych przed przeciążeniami oraz zwarciami.

NH000 gG 32A/400V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH000
Prąd znamionowy: 32 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 400 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy Pd: 3 W
Całka Joule’a wyłączania (A2s): 6 838
Całka Joule’a przedłukowa (A2s): 1 760
Normy: IEC 60269-1, IEC 60269-2
Zastosowanie: Do zabezpieczania obwodów elektrycznych przed przeciążeniami oraz zwarciami.

NH000 gG 35A/400V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH000
Prąd znamionowy: 35 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 400 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy Pd: 3,3 W
Całka Joule’a wyłączania (A2s): 10 033
Całka Joule’a przedłukowa (A2s): 2 500
Normy: IEC 60269-1, IEC 60269-2
Zastosowanie: Do zabezpieczania obwodów elektrycznych przed przeciążeniami oraz zwarciami.

NH000 gG 40A/400V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH000
Prąd znamionowy: 40 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 400 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy Pd: 3,4 W
Całka Joule’a wyłączania (A2s): 11 670
Całka Joule’a przedłukowa (A2s): 3 300
Normy: IEC 60269-1, IEC 60269-2
Zastosowanie: Do zabezpieczania obwodów elektrycznych przed przeciążeniami oraz zwarciami.

NH000 gG 50A/400V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH000
Prąd znamionowy: 50 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 400 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy Pd: 4,9 W
Całka Joule’a wyłączania (A2s): 24 370
Całka Joule’a przedłukowa (A2s): 8 200
Normy: IEC 60269-1, IEC 60269-2
Zastosowanie: Do zabezpieczania obwodów elektrycznych przed przeciążeniami oraz zwarciami.

NH000 gG 63A/400V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH000
Prąd znamionowy: 63 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 400 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy Pd: 5,8 W
Całka Joule’a wyłączania (A2s): 37 000
Całka Joule’a przedłukowa (A2s): 11 100
Normy: IEC 60269-1, IEC 60269-2
Zastosowanie: Do zabezpieczania obwodów elektrycznych przed przeciążeniami oraz zwarciami.

NH000 gG 80A/400V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH000
Prąd znamionowy: 80 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 400 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy Pd: 5,1 W
Całka Joule’a wyłączania (A2s): 56 850
Całka Joule’a przedłukowa (A2s): 14 500
Normy: IEC 60269-1, IEC 60269-2
Zastosowanie: Do zabezpieczania obwodów elektrycznych przed przeciążeniami oraz zwarciami.

NH000 gG 100A/400V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH000
Prąd znamionowy: 100 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 400 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy Pd: 5,8 W
Całka Joule’a wyłączania (A2s): 101 000
Całka Joule’a przedłukowa (A2s): 26 000
Normy: IEC 60269-1, IEC 60269-2
Zastosowanie: Do zabezpieczania obwodów elektrycznych przed przeciążeniami oraz zwarciami.

NH000 gG 125A/400V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH000
Prąd znamionowy: 125 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 400 V
Zwarciowa zdolność wyłączania AC: 100 kA
Straty mocy Pd: 8,8 W
Całka Joule’a wyłączania (A2s): 117 900
Całka Joule’a przedłukowa (A2s): 30 000
Normy: IEC 60269-1, IEC 60269-2
Zastosowanie: Do zabezpieczania obwodów elektrycznych przed przeciążeniami oraz zwarciami.

NH000 gG 160A/400V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH000
Prąd znamionowy: 160 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 400 V
Zwarciowa zdolność wyłączania AC: 100 kA
Straty mocy Pd: 9,6 W
Całka Joule’a wyłączania (A2s): 170 620
Całka Joule’a przedłukowa (A2s): 35 100
Normy: IEC 60269-1, IEC 60269-2
Zastosowanie: Do zabezpieczania obwodów elektrycznych przed przeciążeniami oraz zwarciami.

NH00 gG 125A/400V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH00
Prąd znamionowy: 125 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 400 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy (0,7xIn): 4,1
Straty mocy Pd: 9 W
Całka Joule’a wyłączania (A2s): 115 000
Całka Joule’a przedłukowa (A2s): 34 700
Normy: IEC 60269-1, IEC 60269-2
Zastosowanie: Do zabezpieczania obwodów elektrycznych przed przeciążeniami oraz zwarciami.

NH00 gG 160A/400V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH00
Prąd znamionowy: 160 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 400 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy Pd: 11,2 W
Całka Joule’a wyłączania (A2s): 180 000
Całka Joule’a przedłukowa (A2s): 76 000
Normy: IEC 60269-1, IEC 60269-2
Zastosowanie: Do zabezpieczania obwodów elektrycznych przed przeciążeniami oraz zwarciami.

NH1C gG 6A/400V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH1C
Prąd znamionowy: 6 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 400 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy (0,7xIn): 1
Straty mocy Pd: 2,2 W
Całka Joule’a wyłączania (A2s): 118
Całka Joule’a przedłukowa (A2s): 67
Normy: IEC 60269-1, IEC 60269-2
Zastosowanie: Do zabezpieczania obwodów elektrycznych przed przeciążeniami oraz zwarciami.

NH1C gG 10A/400V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH1C
Prąd znamionowy: 10 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 400 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy (0,7xIn): 0,7
Straty mocy Pd: 1,6 W
Całka Joule’a wyłączania (A2s): 660
Całka Joule’a przedłukowa (A2s): 200
Normy: IEC 60269-1, IEC 60269-2
Zastosowanie: Do zabezpieczania obwodów elektrycznych przed przeciążeniami oraz zwarciami.
