004184463

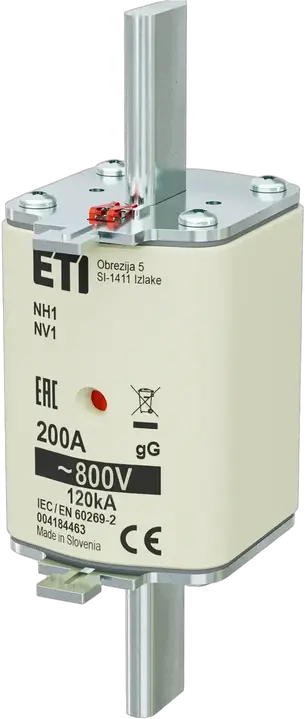

NH1 gG 200A/800V Wkładka topikowa
- Numer katalogowy:
- 004184463
- Typ:
- NH
- Wielkość:
- NH1
- Prąd znamionowy:
- 200 A
- Charakterystyka:
- gG
- Wskaźnik:
- Wskaźnik kombinowany (podwójny)
- Napięcie znamionowe AC:
- 800 V
- Zwarciowa zdolność wyłączania AC:
- 120 kA
- Straty mocy (0,7xIn):
- 8,1 W
- Straty mocy Pd:
- 18,5 W
- Całka Joule’a przedłukowa (A2s):
- 55 000
- Całka Joule’a wyłączania (A2s):
- 500 000
- Normy:
- IEC 60269-2
- Zastosowanie:
- Do zabezpieczania kabli po stronie AC falownika PV.
22 Logistyka
Produkt
- Jednostkowy kod EAN
- 3838400089199
- Waga netto
- 420 g
- Szerokość
- 46 mm
- Wysokość
- 135,6 mm
- Głębokość
- 64,5 mm
- Jednostka miary magazynowej
- pcs
Podstawowe opakowanie
- Ilość w opakowaniu podstawowym
- 3 pcs
- Kod EAN opakowania podstawowego
- 3838400089205
- Waga opakowania podstawowego
- 1,33 kg
- Wysokość opakowania podstawowego
- 0,069 m
- Szerokość opakowania podstawowego
- 0,142 m
- Głębokość opakowania podstawowego
- 0,142 m
- Objętość opakowania podstawowego
- 0,001 m³
Opakowanie transportowe
- Ilość w opakowaniu transportowym
- 24 pcs
- Kod EAN opakowania transportowego
- 3838400089212
- Waga opakowania transportowego
- 10,99 kg
- Wysokość opakowania transportowego
- 0,255 m
- Szerokość opakowania transportowego
- 0,295 m
- Głębokość opakowania transportowego
- 0,235 m
- Objętość opakowania transportowego
- 0,018 m³
- Ilość na palecie
- 1 248 pcs
- Kod taryfy celnej
- 85361090
8 ETIM
- Rated switching capacity AC
- 120 kA
- Voltage type
- AC
- Fuse construction type according to IEC 60269
- NH1
- Rated voltage AC
- 800
- Power loss at rated current
- 18,5 W
- Type of fuse status indicator
- Combination fuse status indicator
- Rated current
- 200 A
- Utilization category
- gG (cable protection/equipment protection)
Klasyfikacja ETIM – wersja 9.0
2 Diagramy
1 Oprogramowanie i sterowniki
Oprogramowanie jest dostarczane bez jakichkolwiek gwarancji. Autor nie jest zobowiązany do zapewniania wsparcia, serwisu, poprawek lub aktualizacji darmowych programów lub sterowników.
26 Tagi
004184463Wkładka topikowaNH1 gG 200A/800VGreen protectNH inverter protectionNH gG800V AC800V ACNH1ProduktyWkładki topikowe NHWkładki bezpiecznikowe NH - FotowoltaikaWielkość: NH1Straty mocy (0,7xIn): 8.1 WCałka Joule’a wyłączania (A2s): 500000Charakterystyka: gGZwarciowa zdolność wyłączania AC: 120 kAStraty mocy Pd: 18.5 WCałka Joule’a przedłukowa (A2s): 55000Typ: NHZastosowanie: Do zabezpieczania kabli po stronie AC falownika PV.Napięcie znamionowe AC: 800 V/800 VNormy: IEC 60269-2Prąd znamionowy: 200 A/200 AWskaźnik: Wskaźnik kombinowany (podwójny)Wkładka topikowa Typ: NH Wielkość: NH1 Prąd znamionowy: 200 A/200 A Napięcie znamionowe AC: 800 V/800 V Charakterystyka: gG
