001690913

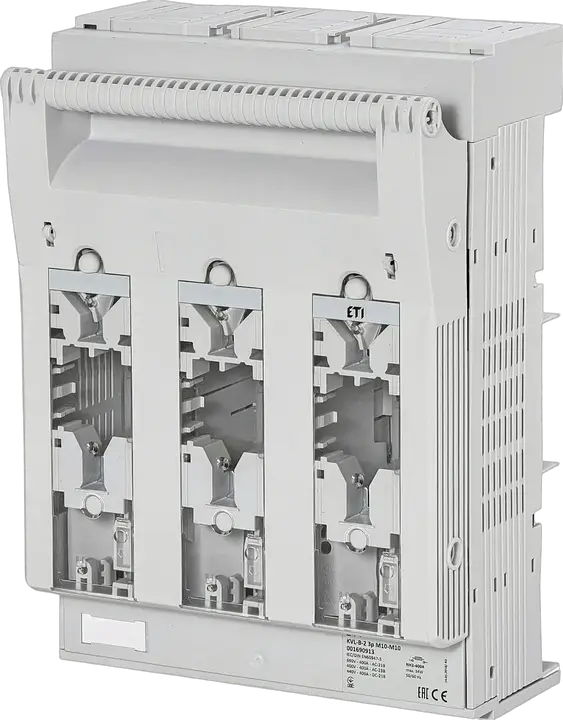

KVL-B-2 3p M10-M10 Rozłącznik skrzynkowy
- Numer katalogowy:
- 001690913
- Wielkość:
- NH2
- Rodzaj napięcia:
- AC/DC
- Moment dokręcenia:
- 35-30 Nm
- Funkcja:
- Fuse switch disconnector
- Ilość biegunów:
- 3
- Stopień ochrony IP:
- IP20
- Sposób montażu:
- Montaż na szynach zbiorczych
- Kategoria pracy:
- AC-23B, AC-22B, AC-21B, DC-22B, DC-21B
- Kategoria przepięciowa:
- III
- Częstotliwość znamionowa:
- 40/60 Hz
- Wysokość na poziomem morza:
- ≤ 2000 m
- Znamionowe napięcie pracy (V DC):
- 440 V
- Znamionowy warunkowy prąd zwarciowy Inc:
- 120 kA
- Temperatura otoczenia:
- -25/55 °C
- Znamionowe napięcie izolacji:
- 800 V
- Prąd zwarciowy krótkotrwały wytrzymywany Icw:
- 15 kA
- Prąd znamionowy roboczy Ie AC-21 A/B przy 690 V:
- 400 A
- Straty mocy Pd:
- 36 W
- Maksymalne znamionowe napięcie robocze (V AC):
- 690 V
- Zacisk śrubowy:
- M10
- Stopień zanieczyszczenia:
- 3
- Największa dopuszczalna strata mocy wkładki topikowej:
- 34 W
- Napięcie znamionowe udarowe wytrzymywane Uimp:
- 8 kV
14 Logistyka
Produkt
- Waga netto
- 3,53 kg
- Szerokość
- 209,5 mm
- Wysokość
- 306,2 mm
- Głębokość
- 157,32 mm
- Jednostka miary magazynowej
- pcs
Opakowanie transportowe
- Ilość w opakowaniu transportowym
- 1 pcs
- Kod EAN opakowania transportowego
- 3838895823032
- Waga opakowania transportowego
- 3,58 kg
- Wysokość opakowania transportowego
- 313 mm
- Szerokość opakowania transportowego
- 216 mm
- Głębokość opakowania transportowego
- 172 mm
- Objętość opakowania transportowego
- 11,629 dm³
- Ilość na palecie
- 90 pcs
- Kod taryfy celnej
- 85363090
9 ETIM
- Version as safety switch
- Tak
- Max. rated operation voltage Ue AC
- 690 V
- Rated permanent current Iu
- 400 A
- Suitable for fuses
- NH2
- Type of control element
- Cover grip
- Type of electrical connection of main circuit
- Screw connection
- Degree of protection (IP), front side
- IP20
- Number of poles
- 3
- Version as main switch
- Tak
Klasyfikacja ETIM – wersja 9.0
1 Diagramy
1 Oprogramowanie i sterowniki
Oprogramowanie jest dostarczane bez jakichkolwiek gwarancji. Autor nie jest zobowiązany do zapewniania wsparcia, serwisu, poprawek lub aktualizacji darmowych programów lub sterowników.
36 Tagi
001690913Rozłącznik skrzynkowyKVL-B-2 3p M10-M10ETIBUSBARSystem szyn 60 mmRozłączniki bezpiecznikowe NH i podstawy bezpiecznikoweKVLKVL3pProduktySystem elementów na szyny prądowe o rozstawie 60mmRozłączniki bezpiecznikowe NH i podstawy bezpiecznikoweNapięcie znamionowe udarowe wytrzymywane Uimp: 8 kVWielkość: NH2Największa dopuszczalna strata mocy wkładki topikowej: 34 WStopień zanieczyszczenia: 3Rodzaj napięcia: AC/DCZacisk śrubowy: M10Maksymalne znamionowe napięcie robocze (V AC): 690 VStraty mocy Pd: 36 WMoment dokręcenia: 35 Nm-30 NmPrąd znamionowy roboczy Ie AC-21 A/B przy 690 V: 400 AFunkcja: Fuse switch disconnectorIlość biegunów: 3Prąd zwarciowy krótkotrwały wytrzymywany Icw: 15 kAZnamionowe napięcie izolacji: 800 VTemperatura otoczenia: -25 °C/55 °CStopień ochrony IP: IP20Sposób montażu: Montaż na szynach zbiorczychZnamionowy warunkowy prąd zwarciowy Inc: 120 kAZnamionowe napięcie pracy (V DC): 440 VWysokość na poziomem morza: ≤ 2000 mKategoria pracy: AC-21B, AC-22B, AC-23B, DC-21B, DC-22BKategoria przepięciowa: IIICzęstotliwość znamionowa: 40 Hz/60 HzRozłącznik skrzynkowy TOWAR Wielkość: NH2 Rodzaj napięcia: AC/DC Moment dokręcenia: 35 Nm-30 Nm Funkcja: Fuse switch disconnector Ilość biegunów: 3 Stopień ochrony IP: IP20 Sposób montażu: Montaż na szynach zbiorczych Kategoria pracy: AC-21B, AC-22B, AC-23B, DC-21B, DC-22B Kategoria przepięciowa: III
