Wkładki bezpiecznikowe NH - Fotowoltaika - Katalog elektroniczny

NH00 gG 6A/800V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH00
Prąd znamionowy: 6 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 800 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy (0,7xIn): 0,8 W
Straty mocy Pd: 1,9 W
Całka Joule’a przedłukowa (A2s): 63
Całka Joule’a wyłączania (A2s): 650
Normy: IEC 60269-2
Zastosowanie: Do zabezpieczania kabli po stronie AC falownika PV.

NH00 gG 10A/800V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH00
Prąd znamionowy: 10 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 800 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy (0,7xIn): 0,6 W
Straty mocy Pd: 1,3 W
Całka Joule’a przedłukowa (A2s): 35
Całka Joule’a wyłączania (A2s): 850
Normy: IEC 60269-2
Zastosowanie: Do zabezpieczania kabli po stronie AC falownika PV.

NH00 gG 16A/800V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH00
Prąd znamionowy: 16 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 800 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy (0,7xIn): 1,1 W
Straty mocy Pd: 2,4 W
Całka Joule’a przedłukowa (A2s): 120
Całka Joule’a wyłączania (A2s): 1 800
Normy: IEC 60269-2
Zastosowanie: Do zabezpieczania kabli po stronie AC falownika PV.

NH00 gG 20A/800V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH00
Prąd znamionowy: 20 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 800 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy (0,7xIn): 1,1 W
Straty mocy Pd: 2,6 W
Całka Joule’a przedłukowa (A2s): 225
Całka Joule’a wyłączania (A2s): 4 000
Normy: IEC 60269-2
Zastosowanie: Do zabezpieczania kabli po stronie AC falownika PV.

NH00 gG 25A/800V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH00
Prąd znamionowy: 25 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 800 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy (0,7xIn): 1,2 W
Straty mocy Pd: 2,7 W
Całka Joule’a przedłukowa (A2s): 300
Całka Joule’a wyłączania (A2s): 6 500
Normy: IEC 60269-2
Zastosowanie: Do zabezpieczania kabli po stronie AC falownika PV.

NH00 gG 35A/800V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH00
Prąd znamionowy: 35 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 800 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy (0,7xIn): 1,5 W
Straty mocy Pd: 3,3 W
Całka Joule’a przedłukowa (A2s): 1 800
Całka Joule’a wyłączania (A2s): 10 000
Normy: IEC 60269-2
Zastosowanie: Do zabezpieczania kabli po stronie AC falownika PV.

NH00 gG 40A/800V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH00
Prąd znamionowy: 40 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 800 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy (0,7xIn): 1,8 W
Straty mocy Pd: 4 W
Całka Joule’a przedłukowa (A2s): 2 100
Całka Joule’a wyłączania (A2s): 13 500
Normy: IEC 60269-2
Zastosowanie: Do zabezpieczania kabli po stronie AC falownika PV.

NH00 gG 50A/800V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH00
Prąd znamionowy: 50 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 800 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy (0,7xIn): 2,1 W
Straty mocy Pd: 4,8 W
Całka Joule’a przedłukowa (A2s): 4 300
Całka Joule’a wyłączania (A2s): 27 000
Normy: IEC 60269-2
Zastosowanie: Do zabezpieczania kabli po stronie AC falownika PV.

NH00 gG 63A/800V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH00
Prąd znamionowy: 63 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 800 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy (0,7xIn): 2,6 W
Straty mocy Pd: 6 W
Całka Joule’a przedłukowa (A2s): 7 000
Całka Joule’a wyłączania (A2s): 43 000
Normy: IEC 60269-2
Zastosowanie: Do zabezpieczania kabli po stronie AC falownika PV.

NH1 gG 25A/800V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH1
Prąd znamionowy: 25 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 800 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy (0,7xIn): 1,4 W
Straty mocy Pd: 3,2 W
Całka Joule’a przedłukowa (A2s): 600
Całka Joule’a wyłączania (A2s): 14 000
Normy: IEC 60269-2
Zastosowanie: Do zabezpieczania kabli po stronie AC falownika PV.

NH1 gG 35A/800V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH1
Prąd znamionowy: 35 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 800 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy (0,7xIn): 1,5 W
Straty mocy Pd: 3,4 W
Całka Joule’a przedłukowa (A2s): 2 400
Całka Joule’a wyłączania (A2s): 35 000
Normy: IEC 60269-2
Zastosowanie: Do zabezpieczania kabli po stronie AC falownika PV.

NH1 gG 40A/800V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH1
Prąd znamionowy: 40 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 800 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy (0,7xIn): 1,8 W
Straty mocy Pd: 4 W
Całka Joule’a przedłukowa (A2s): 3 200
Całka Joule’a wyłączania (A2s): 50 000
Normy: IEC 60269-2
Zastosowanie: Do zabezpieczania kabli po stronie AC falownika PV.

NH1 gG 50A/800V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH1
Prąd znamionowy: 50 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 800 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy (0,7xIn): 1,9 W
Straty mocy Pd: 4,4 W
Całka Joule’a przedłukowa (A2s): 3 500
Całka Joule’a wyłączania (A2s): 70 000
Normy: IEC 60269-2
Zastosowanie: Do zabezpieczania kabli po stronie AC falownika PV.

NH1 gG 63A/800V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH1
Prąd znamionowy: 63 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 800 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy (0,7xIn): 2,4 W
Straty mocy Pd: 5,5 W
Całka Joule’a przedłukowa (A2s): 5 500
Całka Joule’a wyłączania (A2s): 120 000
Normy: IEC 60269-2
Zastosowanie: Do zabezpieczania kabli po stronie AC falownika PV.

NH1 gG 80A/800V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH1
Prąd znamionowy: 80 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 800 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy (0,7xIn): 3 W
Straty mocy Pd: 6,9 W
Całka Joule’a przedłukowa (A2s): 11 000
Całka Joule’a wyłączania (A2s): 145 000
Normy: IEC 60269-2
Zastosowanie: Do zabezpieczania kabli po stronie AC falownika PV.

NH1 gG 100A/800V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH1
Prąd znamionowy: 100 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 800 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy (0,7xIn): 3,8 W
Straty mocy Pd: 8,6 W
Całka Joule’a przedłukowa (A2s): 18 000
Całka Joule’a wyłączania (A2s): 185 000
Normy: IEC 60269-2
Zastosowanie: Do zabezpieczania kabli po stronie AC falownika PV.

NH1 gG 125A/800V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH1
Prąd znamionowy: 125 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 800 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy (0,7xIn): 4,3 W
Straty mocy Pd: 9,7 W
Całka Joule’a przedłukowa (A2s): 27 000
Całka Joule’a wyłączania (A2s): 260 000
Normy: IEC 60269-2
Zastosowanie: Do zabezpieczania kabli po stronie AC falownika PV.

NH1 gG 160A/800V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH1
Prąd znamionowy: 160 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 800 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy (0,7xIn): 5,5 W
Straty mocy Pd: 12,4 W
Całka Joule’a przedłukowa (A2s): 45 000
Całka Joule’a wyłączania (A2s): 475 000
Normy: IEC 60269-2
Zastosowanie: Do zabezpieczania kabli po stronie AC falownika PV.

NH1 gG 200A/800V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH1
Prąd znamionowy: 200 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 800 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy (0,7xIn): 8,1 W
Straty mocy Pd: 18,5 W
Całka Joule’a przedłukowa (A2s): 55 000
Całka Joule’a wyłączania (A2s): 500 000
Normy: IEC 60269-2
Zastosowanie: Do zabezpieczania kabli po stronie AC falownika PV.

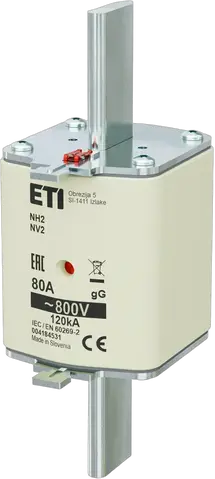

NH2 gG 80A/800V

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH2
Prąd znamionowy: 80 A
Charakterystyka: gG
Wskaźnik: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC: 800 V
Zwarciowa zdolność wyłączania AC: 120 kA
Straty mocy (0,7xIn): 3,1 W
Straty mocy Pd: 6,9 W
Całka Joule’a przedłukowa (A2s): 11 000
Całka Joule’a wyłączania (A2s): 145 000
Normy: IEC 60269-2
Zastosowanie: Do zabezpieczania kabli po stronie AC falownika PV.
