001690915

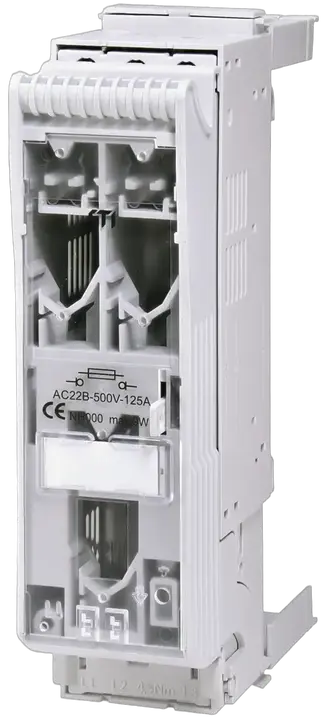

KVL-B-000 3p F50 Bottom Rozłącznik skrzynkowy
- Numer katalogowy:
- 001690915
- Wielkość:
- NH000
- Rodzaj napięcia:
- AC
- Funkcja:
- Fuse switch disconnector
- Ilość biegunów:
- 3
- Stopień ochrony IP:
- IP20
- Sposób montażu:
- Montaż na szynach zbiorczych
- Kategoria pracy:
- AC-22B, AC-21B
- Kategoria przepięciowa:
- III
- Częstotliwość znamionowa:
- 40/60 Hz
- Wysokość na poziomem morza:
- ≤ 2000 m
- Znamionowy warunkowy prąd zwarciowy Inc:
- 80 kA
- Trwałość mechaniczna (cykle):
- 1 400
- Temperatura otoczenia:
- -25/55 °C
- Znamionowe napięcie izolacji:
- 800 V
- Prąd zwarciowy krótkotrwały wytrzymywany Icw:
- 5 kA
- Prąd znamionowy roboczy Ie AC-21 A/B przy 690 V:
- 80 A
- Trwałość elektryczna (cykle|):
- 200
- Straty mocy Pd:
- 12 W
- Maksymalne znamionowe napięcie robocze (V AC):
- 690 V
- Przekrój zacisku:
- 1.5-50 mm²
- Stopień zanieczyszczenia:
- 2
- Największa dopuszczalna strata mocy wkładki topikowej:
- 12 W
- Materiał zacisku:
- Cu
- Napięcie znamionowe udarowe wytrzymywane Uimp:
- 6 kV
14 Logistyka
Produkt
- Waga netto
- 0,58 kg
- Szerokość
- 53,3 mm
- Wysokość
- 207,2 mm
- Głębokość
- 141,5 mm
- Jednostka miary magazynowej
- pcs
Opakowanie transportowe
- Ilość w opakowaniu transportowym
- 1 pcs
- Kod EAN opakowania transportowego
- 3838895908050
- Waga opakowania transportowego
- 0,801 kg
- Wysokość opakowania transportowego
- 220 mm
- Szerokość opakowania transportowego
- 145 mm
- Głębokość opakowania transportowego
- 70 mm
- Objętość opakowania transportowego
- 2,233 dm³
- Ilość na palecie
- 500 pcs
- Kod taryfy celnej
- 85363090
11 ETIM
- Max. rated operation voltage Ue AC
- 690 V
- Rated permanent current Iu
- 125 A
- Suitable for fuses
- NH000
- Type of control element
- Other
- Conditioned rated short-circuit current Iq
- 80 kA
- Cable entry
- Bottom
- Type of electrical connection of main circuit
- Frame clamp
- Degree of protection (IP), front side
- IP20
- Number of poles
- 3
- Suitable for busbar mounting
- Tak
- Position control element
- Other
Klasyfikacja ETIM – wersja 9.0
