002061905

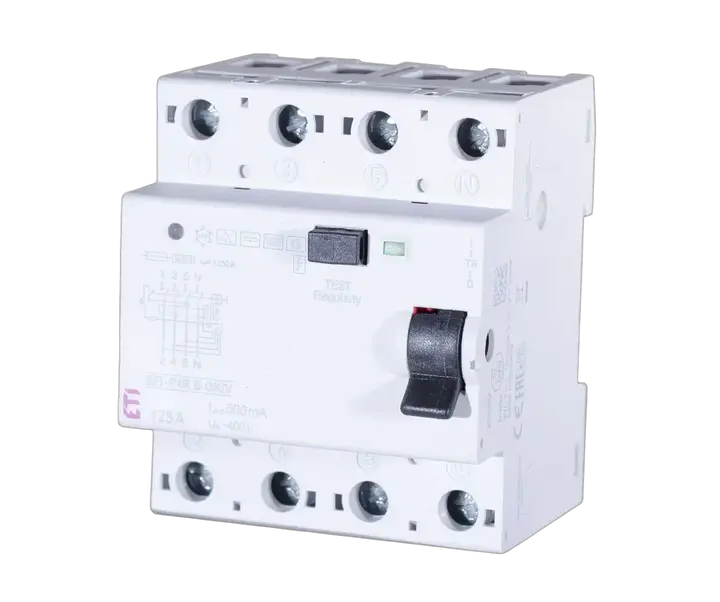

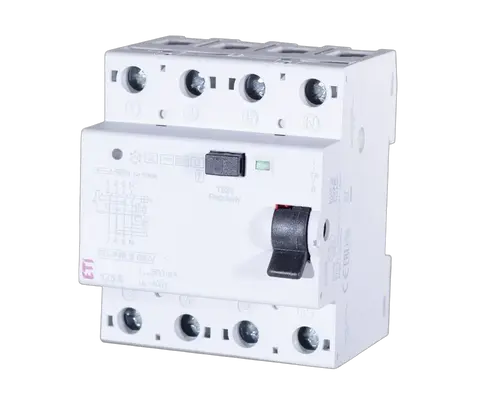

EFI-P4R B G/KV 100/0.03 Wyłącznik ochr. różnicowoprąd.
- Numer katalogowy:
- 002061905
- Zastosowanie:
- IEC/EN 61008-1
- Znamionowy różnicowy prąd roboczy IDn:
- 0,03 A
- Znamionowy prąd różnicowy:
- 0,03 A
- Typ:
- B
- Prąd znamionowy:
- 100 A
- Głębokość:
- 71 mm
- Sposób montażu:
- TH 35
- Ilość biegunów:
- 4
- Znamionowy warunkowy prąd zwarciowy Inc:
- 10 kA
- Czas wyzwolenia:
- G/KV (krótkozwłoczny)
- Napięcie znamionowe AC:
- 400 V
- Częstotliwość znamionowa:
- 50/60 Hz
- Znamionowy przekrój poprzeczny:
- 1-50 mm²
- Normy:
- IEC/EN 61008-1
- Stopień ochrony IP:
- IP20
7 Dokumenty
21 Logistyka
Produkt
- Waga netto
- 0,35 kg
- Szerokość
- 70 mm
- Wysokość
- 85 mm
- Głębokość
- 68,8 mm
- Jednostka miary magazynowej
- pcs
Podstawowe opakowanie
- Ilość w opakowaniu podstawowym
- 1 pcs
- Kod EAN opakowania podstawowego
- 3838895928867
- Waga opakowania podstawowego
- 0,375 kg
- Wysokość opakowania podstawowego
- 0,075 m
- Szerokość opakowania podstawowego
- 0,09 m
- Głębokość opakowania podstawowego
- 0,074 m
- Objętość opakowania podstawowego
- 0 m³
Opakowanie transportowe
- Ilość w opakowaniu transportowym
- 27 pcs
- Kod EAN opakowania transportowego
- 3838895928874
- Waga opakowania transportowego
- 10,475 kg
- Wysokość opakowania transportowego
- 0,25 m
- Szerokość opakowania transportowego
- 0,235 m
- Głębokość opakowania transportowego
- 0,295 m
- Objętość opakowania transportowego
- 0,017 m³
- Ilość na palecie
- 1 404 pcs
- Kod taryfy celnej
- 85362090
23 ETIM
- Additional equipment possible
- Tak
- Rated insulation voltage Ui
- 500 V
- Built-in depth
- 71 mm
- Leakage current type
- AC
- Surge current capacity
- 3 kA
- Short-time delayed tripping
- Tak
- Rated impulse withstand voltage Uimp
- 4 kV
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail
- Rated fault current
- 0,03 A
- Pollution degree
- 2
- Frequency
- 50/60 Hz
- Number of poles
- 4
- Short-circuit breaking capacity (Icw)
- 10 kA
- Rated voltage
- 400 V
- Rated current
- 100 A
- Width in number of modular spacings
- 4
- Ambient temperature during operating(Min)
- -25 °C
- Connectable conductor cross section solid-core(Min)
- 1 mm²
- Connectable conductor cross section multi-wired(Min)
- 1 mm²
- Connectable conductor cross section solid-core(Max)
- 50 mm²
- Connectable conductor cross section multi-wired(Max)
- 50 mm²
- Ambient temperature during operating(Max)
- 40 °C
Klasyfikacja ETIM – wersja 9.0
2 Diagramy
2 Oprogramowanie i sterowniki
Oprogramowanie jest dostarczane bez jakichkolwiek gwarancji. Autor nie jest zobowiązany do zapewniania wsparcia, serwisu, poprawek lub aktualizacji darmowych programów lub sterowników.
27 Tagi
002061905Wyłącznik ochr. różnicowoprąd.EFI-P4R B G/KV 100/0.03ASTIRCCBEFI-P4EFI-P4RType BG/KV - Short Time DelayProduktyAparaty modułowe zabezpieczająceWyłączniki różnicowoprądowe i akcesoriaWyłączniki różnicowoprądoweGłębokość: 71 mmCzas wyzwolenia: G/KV (krótkozwłoczny)Ilość biegunów: 4Znamionowy przekrój poprzeczny: 1 mm²-50 mm²Stopień ochrony IP: IP20Napięcie znamionowe AC: 400 V/400 VTyp: BSposób montażu: TH 35Znamionowy warunkowy prąd zwarciowy Inc: 10 kANormy: IEC/EN 61008-1Prąd znamionowy: 100 A/100 ACzęstotliwość znamionowa: 50 Hz/60 HzZnamionowy prąd różnicowy: 0.03 AWyłącznik ochr. różnicowoprąd. Znamionowy prąd różnicowy: 0.03 A Typ: B Prąd znamionowy: 100 A/100 A Głębokość: 71 mm Ilość biegunów: 4 Znamionowy przekrój poprzeczny: 1 mm²-50 mm²
