Wprowadzenie

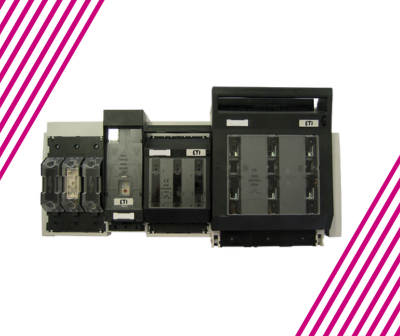

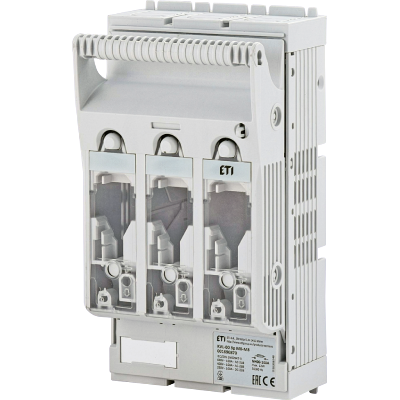

Poziome rozłączniki bezpiecznikowe KVL zostały zaprojektowane specjalnie do montażu bez użycia narzędzi na systemach szyn zbiorczych 60 mm.

Cechy

Jednolity wycięcie w osłonie

Wszystkie rozmiary rozłączników bezpiecznikowych KVL posiadają jednakowe wycięcie w osłonie, co umożliwia ich łączenie przy zachowaniu jednolitego wyglądu.

Łatwa konfiguracja

Możliwość dostosowania do szyn zbiorczych o grubości 5 mm lub 10 mm. Zaciski kablowe można w prosty sposób skonfigurować do wyprowadzenia przewodów od góry lub od dołu.

Regulowana głębokość montażu

Cztery różne głębokości montażu (32 mm, 60 mm, 70 mm i 90 mm) zapewniają elastyczność podczas instalacji.

Kompaktowa konstrukcja: Zintegrowany zacisk zasilający umożliwia zasilanie szyn zbiorczych oraz bezpieczne wyprowadzenie przewodów. Obsługuje szyny zbiorcze o szerokości do 20 mm i wysokości do 19 mm, zapewniając oszczędność miejsca w rozdzielnicy.

Dołączany wskaźnik położenia łącznika: Dostępny do podwójnego monitorowania w ramach jednego urządzenia oraz obsługi oddzielnych funkcji obwodów. Zapewnia wysoką obciążalność łączeniową 10/3 A (obciążenie rezystancyjne/indukcyjne) przy AC 250 V.

Seria produktów ETI

Poziome rozłączniki bezpiecznikowe KVL zostały zaprojektowane specjalnie do montażu bez użycia narzędzi na systemach szyn zbiorczych 60 mm.
Montaż na szynie zbiorczej nie wymaga wiercenia otworów.
Są kompatybilne z wkładkami bezpiecznikowymi NV/NH w rozmiarach 000, 00, 1, 2 i 3.

Rozłączniki KVL są dostępne w wersjach 1-biegunowych i 3-biegunowych.
Dostępne są cztery podstawowe rozmiary: 00, 1, 2 i 3.
- KVL rozmiar 00: znamionowy prąd roboczy (Ie) 160 A; całkowita szerokość: 106 mm.
- KVL rozmiar 1: znamionowy prąd roboczy (Ie) 250 A; całkowita szerokość: 184 mm.
- KVL rozmiar 2: znamionowy prąd roboczy (Ie) 400 A; całkowita szerokość: 210 mm.
- KVL rozmiar 3: znamionowy prąd roboczy (Ie) 630 A; całkowita szerokość: 250 mm.

Osłony ochronne
• Osłony nakładkowe: Zapewniają ochronę przed dotykiem systemu szyn zbiorczych od góry dla rozmiarów KVL-00, KVL-1, KVL-2 i KVL-3.
• Osłony zacisków: Wysuwane osłony z regulowanym wprowadzeniem przewodów dla wersji 1- i 3-biegunowych, dostępne w różnych długościach i rozmiarach.
• Przedłużane osłony zacisków: Zapewniają dodatkową ochronę przed dotykiem od góry dla systemu szyn zbiorczych, przeznaczone dla KVL-00.
• Wsporniki osłon:
- Dla górnej i dolnej strony KVL-00, z możliwością regulacji do poziomów 60 mm i 70 mm.
- Boczne wsporniki osłon dla KVL-00 (regulowane dla poziomów 32 mm, 60 mm i 70 mm).
- Boczne wsporniki osłon dla KVL-1, KVL-2 i KVL-3 (regulowane dla poziomów 32 mm, 60 mm, 70 mm lub 90 mm).

Regulacja montażu
- Adaptery regulacji wysokości (HA KVL-00): Umożliwiają montaż urządzeń KVL-00 na poziomie 90 mm w różnych konfiguracjach (góra/dół, prawa/lewa strona).

Monitorowanie i blokady
- Wskaźniki położenia łącznika (MST KVL-x): Sygnalizują położenie łącznika i wyposażone są w 2 styki przełączne, AC 250 V, 10/3 A (obciążenie rezystancyjne/indukcyjne).
- Elektroniczny moduł monitorowania bezpieczników (EFMU KVL-x 3p): Przeznaczony do monitorowania wkładek bezpiecznikowych z zaciskami pod napięciem.
- Elektromechaniczny moduł monitorowania bezpieczników (MPFMU KVL-x 3p): Również przeznaczony do monitorowania wkładek bezpiecznikowych z zaciskami pod napięciem.
- Mechaniczne wskaźniki bezpieczników (MFM KVL-x): Stosowane z wkładkami bezpiecznikowymi ETI wyposażonymi w wybijak.
- Urządzenie blokujące (LP KVL-00123): Umożliwia zamknięcie na kłódkę o średnicy pałąka do 6 mm.
- Blokada osłony styków (IC KVL-00123): Blokada osłony styków, którą można odblokować wyłącznie za pomocą narzędzia.

Opcje zacisków
- Zaciski klipsowe (SP KVLx): Do przewodów miedzianych od 1,5 do 70 mm² Cu oraz płaskowników miedzianych do 11 × 21 mm².
- Zaciski pryzmatyczne (SP KVLx P1, P2).
- Zaciski ramowe (SP KVL-x V): Przeznaczone do przewodów Al/Cu o przekrojach od 35 do 300 mm².
- Zaciski wieloprzewodowe (MTB KVL00): Umożliwiają podłączenie wielu przewodów, np. 2 × 25/1 × 16/M8 lub 4 × 10/M8.

Pozostałe akcesoria
- Zestawy łączeniowe (CK KVL-00): Umożliwiają budowę rozłączników 2-biegunowych lub 4-biegunowych z pojedynczych modułów.

Zastosowanie

System szyn zbiorczych BUSBAR 60 mm został zaprojektowany z myślą o efektywnej dystrybucji energii elektrycznej.
Dzięki znormalizowanym wymiarom skraca czas montażu oraz wykonywania okablowania.
Umożliwia szybszy montaż i podłączanie komponentów elektrycznych.
Pozwala na większą gęstość zabudowy komponentów na jednostkę powierzchni, oszczędzając czas i miejsce montażowe.
Wszystkie komponenty są montowane bezpośrednio na szynach zbiorczych, które pełnią jednocześnie funkcję elementów nośnych oraz połączeń elektrycznych.
Taka konstrukcja zapewnia wysoką przejrzystość i kompaktową zabudowę wewnątrz rozdzielnic elektrycznych.

Strona produktów

Rozłączniki bezpiecznikowe NH i podstawy bezpiecznikowe

Zapoznaj się z dedykowaną stroną produktu, na której znajdziesz pełne informacje techniczne, warianty produktu, pliki do pobrania, certyfikaty, akcesoria oraz szczegóły zastosowań. Wszystko, czego potrzebujesz, aby wybrać, dobrać i zastosować produkt, jest dostępne w jednym miejscu

Odwiedź stronę produktów
