Rozłączniki bezpiecznikowe NH i podstawy bezpiecznikowe

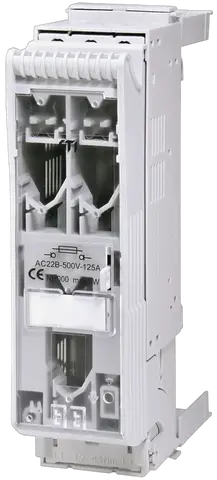

KVL-B-000 3p F50 Bottom

Nazwa: Rozłącznik skrzynkowy
Wielkość: NH000
Rodzaj napięcia: AC
Funkcja: Fuse switch disconnector
Ilość biegunów: 3
Stopień ochrony IP: IP20
Sposób montażu: Montaż na szynach zbiorczych
Kategoria pracy: AC-22B, AC-21B
Kategoria przepięciowa: III
Częstotliwość znamionowa: 40/60 Hz
Wysokość na poziomem morza: ≤ 2000 m
Znamionowy warunkowy prąd zwarciowy Inc: 80 kA
Trwałość mechaniczna (cykle): 1 400
Temperatura otoczenia: -25/55 °C
Znamionowe napięcie izolacji: 800 V
Prąd zwarciowy krótkotrwały wytrzymywany Icw: 5 kA
Prąd znamionowy roboczy Ie AC-21 A/B przy 690 V: 80 A
Trwałość elektryczna (cykle|): 200
Straty mocy Pd: 12 W
Maksymalne znamionowe napięcie robocze (V AC): 690 V
Przekrój zacisku: 1.5-50 mm²
Stopień zanieczyszczenia: 2
Największa dopuszczalna strata mocy wkładki topikowej: 12 W
Materiał zacisku: Cu
Napięcie znamionowe udarowe wytrzymywane Uimp: 6 kV

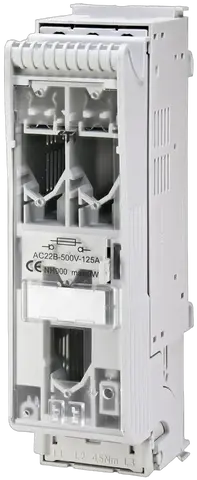

KVL-B-000 3p F50 Top

Nazwa: Rozłącznik skrzynkowy
Wielkość: NH000
Rodzaj napięcia: AC
Funkcja: Fuse switch disconnector
Ilość biegunów: 3
Stopień ochrony IP: IP20
Sposób montażu: Montaż na szynach zbiorczych
Kategoria pracy: AC-22B, AC-21B
Kategoria przepięciowa: III
Częstotliwość znamionowa: 40/60 Hz
Wysokość na poziomem morza: ≤ 2000 m
Znamionowy warunkowy prąd zwarciowy Inc: 80 kA
Trwałość mechaniczna (cykle): 1 400
Temperatura otoczenia: -25/55 °C
Znamionowe napięcie izolacji: 800 V
Prąd zwarciowy krótkotrwały wytrzymywany Icw: 5 kA
Prąd znamionowy roboczy Ie AC-21 A/B przy 690 V: 80 A
Trwałość elektryczna (cykle|): 200
Straty mocy Pd: 12 W
Maksymalne znamionowe napięcie robocze (V AC): 690 V
Przekrój zacisku: 1.5-50 mm²
Stopień zanieczyszczenia: 2
Największa dopuszczalna strata mocy wkładki topikowej: 12 W
Materiał zacisku: Cu
Napięcie znamionowe udarowe wytrzymywane Uimp: 6 kV

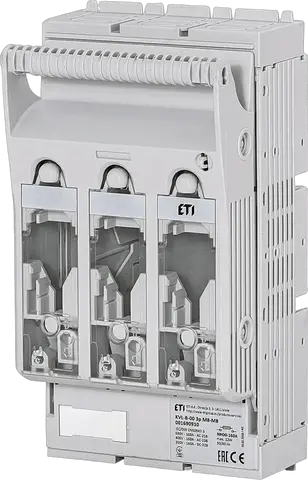

KVL-B-00 3p M8-M8

Nazwa: Rozłącznik skrzynkowy
Wielkość: NH00
Rodzaj napięcia: AC/DC
Moment dokręcenia: 15-12
Funkcja: Fuse switch disconnector
Ilość biegunów: 3
Stopień ochrony IP: IP20
Sposób montażu: Montaż na szynach zbiorczych
Kategoria pracy: AC-23B, AC-22B, AC-21B, DC-22B, DC-21B
Kategoria przepięciowa: III
Częstotliwość znamionowa: 40/60 Hz
Wysokość na poziomem morza: ≤ 2000 m
Znamionowe napięcie pracy (V DC): 440
Znamionowy warunkowy prąd zwarciowy Inc: 120 kA
Trwałość mechaniczna (cykle): 1 600
Temperatura otoczenia: -25/55 °C
Znamionowe napięcie izolacji: 800 V
Prąd zwarciowy krótkotrwały wytrzymywany Icw: 5 kA
Prąd znamionowy roboczy Ie AC-21 A/B przy 690 V: 160 A
Trwałość elektryczna (cykle|): 200
Straty mocy Pd: 14 W
Maksymalne znamionowe napięcie robocze (V AC): 690 V
Zacisk śrubowy: M8
Stopień zanieczyszczenia: 3
Największa dopuszczalna strata mocy wkładki topikowej: 12 W
Napięcie znamionowe udarowe wytrzymywane Uimp: 8 kV

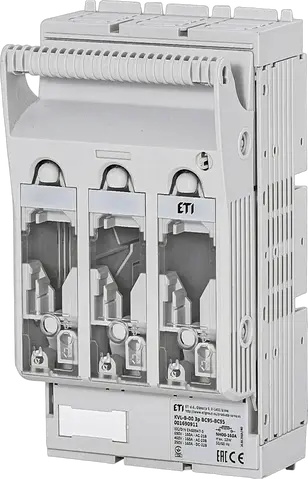

KVL-B-00 3p BC95-BC95

Nazwa: Rozłącznik skrzynkowy
Wielkość: NH00
Rodzaj napięcia: AC/DC
Moment dokręcenia: 15-12
Funkcja: Fuse switch disconnector
Ilość biegunów: 3
Stopień ochrony IP: IP20
Sposób montażu: Montaż na szynach zbiorczych
Kategoria pracy: AC-23B, AC-22B, AC-21B, DC-22B, DC-21B
Kategoria przepięciowa: III
Częstotliwość znamionowa: 40/60 Hz
Wysokość na poziomem morza: ≤ 2000 m
Znamionowe napięcie pracy (V DC): 440
Znamionowy warunkowy prąd zwarciowy Inc: 120 kA
Trwałość mechaniczna (cykle): 1 600
Temperatura otoczenia: -25/55 °C
Znamionowe napięcie izolacji: 800 V
Prąd zwarciowy krótkotrwały wytrzymywany Icw: 5 kA
Prąd znamionowy roboczy Ie AC-21 A/B przy 690 V: 160 A
Trwałość elektryczna (cykle|): 200
Straty mocy Pd: 14 W
Maksymalne znamionowe napięcie robocze (V AC): 690 V
Przekrój zacisku: 1.5-90 mm²
Zacisk śrubowy: M8
Stopień zanieczyszczenia: 3
Największa dopuszczalna strata mocy wkładki topikowej: 12 W
Materiał zacisku: Al/Cu
Napięcie znamionowe udarowe wytrzymywane Uimp: 8 kV

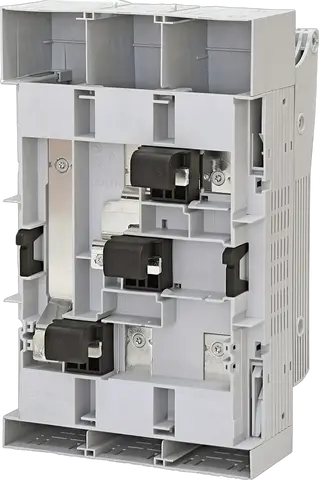

KVL-B-1 3p M10-M10

Nazwa: Rozłącznik skrzynkowy
Wielkość: NH1
Rodzaj napięcia: AC/DC
Moment dokręcenia: 35-30
Funkcja: Fuse switch disconnector
Ilość biegunów: 3
Stopień ochrony IP: IP20
Sposób montażu: Montaż na szynach zbiorczych
Kategoria pracy: AC-23B, AC-22B, AC-21B, DC-22B, DC-21B
Kategoria przepięciowa: III
Częstotliwość znamionowa: 40/60 Hz
Wysokość na poziomem morza: ≤ 2000 m
Znamionowe napięcie pracy (V DC): 440
Znamionowy warunkowy prąd zwarciowy Inc: 120 kA
Temperatura otoczenia: -25/55 °C
Znamionowe napięcie izolacji: 800 V
Prąd zwarciowy krótkotrwały wytrzymywany Icw: 8,6 kA
Prąd znamionowy roboczy Ie AC-21 A/B przy 690 V: 250 A
Straty mocy Pd: 22 W
Maksymalne znamionowe napięcie robocze (V AC): 690 V
Zacisk śrubowy: M10
Stopień zanieczyszczenia: 3
Największa dopuszczalna strata mocy wkładki topikowej: 23 W
Napięcie znamionowe udarowe wytrzymywane Uimp: 8 kV

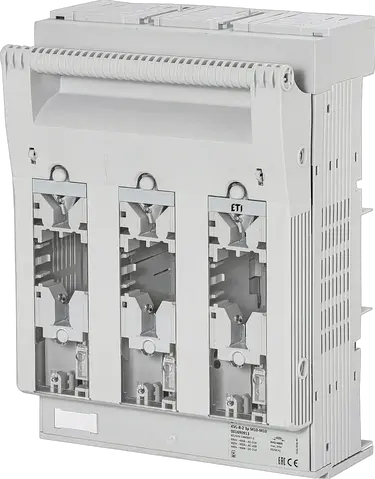

KVL-B-2 3p M10-M10

Nazwa: Rozłącznik skrzynkowy
Wielkość: NH2
Rodzaj napięcia: AC/DC
Moment dokręcenia: 35-30
Funkcja: Fuse switch disconnector
Ilość biegunów: 3
Stopień ochrony IP: IP20
Sposób montażu: Montaż na szynach zbiorczych
Kategoria pracy: AC-23B, AC-22B, AC-21B, DC-22B, DC-21B
Kategoria przepięciowa: III
Częstotliwość znamionowa: 40/60 Hz
Wysokość na poziomem morza: ≤ 2000 m
Znamionowe napięcie pracy (V DC): 440
Znamionowy warunkowy prąd zwarciowy Inc: 120 kA
Temperatura otoczenia: -25/55 °C
Znamionowe napięcie izolacji: 800 V
Prąd zwarciowy krótkotrwały wytrzymywany Icw: 15 kA
Prąd znamionowy roboczy Ie AC-21 A/B przy 690 V: 400 A
Straty mocy Pd: 36 W
Maksymalne znamionowe napięcie robocze (V AC): 690 V
Zacisk śrubowy: M10
Stopień zanieczyszczenia: 3
Największa dopuszczalna strata mocy wkładki topikowej: 34 W
Napięcie znamionowe udarowe wytrzymywane Uimp: 8 kV

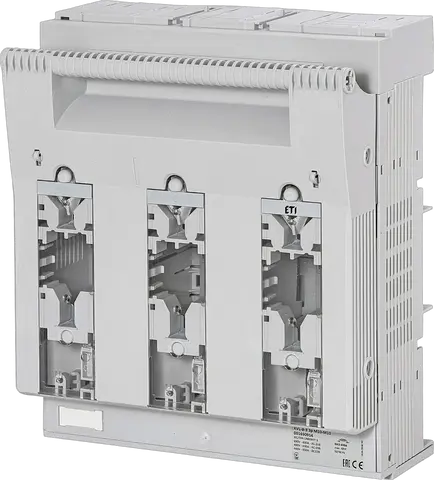

KVL-B-3 3p M10-M10

Nazwa: Rozłącznik skrzynkowy
Wielkość: NH3
Rodzaj napięcia: AC/DC
Moment dokręcenia: 35-30
Funkcja: Fuse switch disconnector
Ilość biegunów: 3
Stopień ochrony IP: IP20
Sposób montażu: Montaż na szynach zbiorczych
Kategoria pracy: AC-23B, AC-22B, AC-21B, DC-22B, DC-21B
Kategoria przepięciowa: III
Częstotliwość znamionowa: 40/60 Hz
Wysokość na poziomem morza: ≤ 2000 m
Znamionowe napięcie pracy (V DC): 440
Znamionowy warunkowy prąd zwarciowy Inc: 120 kA
Temperatura otoczenia: -25/55 °C
Znamionowe napięcie izolacji: 800 V
Prąd zwarciowy krótkotrwały wytrzymywany Icw: 15 kA
Prąd znamionowy roboczy Ie AC-21 A/B przy 690 V: 630 A
Straty mocy Pd: 86 W
Maksymalne znamionowe napięcie robocze (V AC): 690 V
Zacisk śrubowy: M10
Stopień zanieczyszczenia: 3
Największa dopuszczalna strata mocy wkładki topikowej: 48 W
Napięcie znamionowe udarowe wytrzymywane Uimp: 8 kV

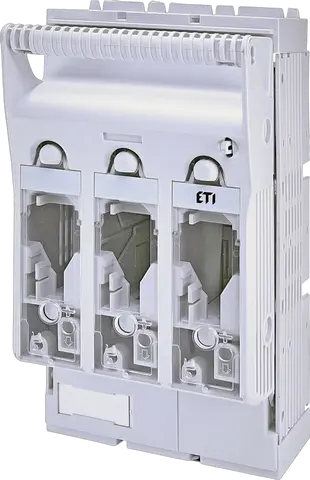

KVL-B/FT-00 3p M8-M8

Nazwa: Rozłącznik skrzynkowy
Wielkość: NH00
Rodzaj napięcia: AC/DC
Moment dokręcenia: 15-12
Funkcja: Fuse switch disconnector
Ilość biegunów: 3
Stopień ochrony IP: IP20
Sposób montażu: Montaż na szynach zbiorczych
Kategoria pracy: AC-23B, AC-22B, AC-21B, DC-22B, DC-21B
Kategoria przepięciowa: III
Częstotliwość znamionowa: 40/60 Hz
Wysokość na poziomem morza: ≤ 2000 m
Znamionowe napięcie pracy (V DC): 440
Znamionowy warunkowy prąd zwarciowy Inc: 120 kA
Trwałość mechaniczna (cykle): 1 600
Temperatura otoczenia: -25/55 °C
Znamionowe napięcie izolacji: 800 V
Prąd zwarciowy krótkotrwały wytrzymywany Icw: 5 kA
Prąd znamionowy roboczy Ie AC-21 A/B przy 690 V: 160 A
Trwałość elektryczna (cykle|): 200
Straty mocy Pd: 14 W
Maksymalne znamionowe napięcie robocze (V AC): 690 V
Zacisk śrubowy: M8
Stopień zanieczyszczenia: 3
Największa dopuszczalna strata mocy wkładki topikowej: 12 W
Napięcie znamionowe udarowe wytrzymywane Uimp: 8 kV

KVL-B/FT-1 3p M10-M10

Nazwa: Rozłącznik skrzynkowy
Wielkość: NH1
Rodzaj napięcia: AC/DC
Moment dokręcenia: 35-30
Funkcja: Fuse switch disconnector
Ilość biegunów: 3
Stopień ochrony IP: IP20
Sposób montażu: Montaż na szynach zbiorczych
Kategoria pracy: AC-23B, AC-22B, AC-21B, DC-22B, DC-21B
Kategoria przepięciowa: III
Częstotliwość znamionowa: 40/60 Hz
Wysokość na poziomem morza: ≤ 2000 m
Znamionowe napięcie pracy (V DC): 440
Znamionowy warunkowy prąd zwarciowy Inc: 120 kA
Temperatura otoczenia: -25/55 °C
Znamionowe napięcie izolacji: 800 V
Prąd zwarciowy krótkotrwały wytrzymywany Icw: 8,6 kA
Prąd znamionowy roboczy Ie AC-21 A/B przy 690 V: 250 A
Straty mocy Pd: 22 W
Maksymalne znamionowe napięcie robocze (V AC): 690 V
Zacisk śrubowy: M10
Stopień zanieczyszczenia: 3
Największa dopuszczalna strata mocy wkładki topikowej: 23 W
Napięcie znamionowe udarowe wytrzymywane Uimp: 8 kV

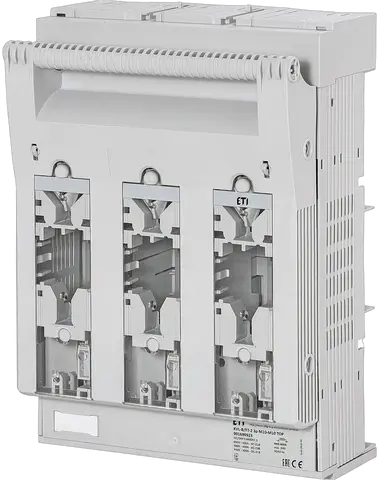

KVL-B/FT-2 3p M10-M10 TOP

Nazwa: Rozłącznik skrzynkowy
Wielkość: NH2
Rodzaj napięcia: AC/DC
Moment dokręcenia: 35-30
Funkcja: Fuse switch disconnector
Ilość biegunów: 3
Stopień ochrony IP: IP20
Sposób montażu: Montaż na szynach zbiorczych
Kategoria pracy: AC-23B, AC-22B, AC-21B, DC-22B, DC-21B
Kategoria przepięciowa: III
Częstotliwość znamionowa: 40/60 Hz
Wysokość na poziomem morza: ≤ 2000 m
Znamionowe napięcie pracy (V DC): 440
Znamionowy warunkowy prąd zwarciowy Inc: 120 kA
Temperatura otoczenia: -25/55 °C
Znamionowe napięcie izolacji: 800 V
Prąd zwarciowy krótkotrwały wytrzymywany Icw: 15 kA
Prąd znamionowy roboczy Ie AC-21 A/B przy 690 V: 400 A
Straty mocy Pd: 36 W
Maksymalne znamionowe napięcie robocze (V AC): 690 V
Zacisk śrubowy: M10
Stopień zanieczyszczenia: 3
Największa dopuszczalna strata mocy wkładki topikowej: 34 W
Napięcie znamionowe udarowe wytrzymywane Uimp: 8 kV

KVL-B/FT-2 3p M10-M10 BOTTOM

Nazwa: Rozłącznik skrzynkowy
Wielkość: NH2
Rodzaj napięcia: AC/DC
Moment dokręcenia: 35-30
Funkcja: Fuse switch disconnector
Ilość biegunów: 3
Stopień ochrony IP: IP20
Sposób montażu: Montaż na szynach zbiorczych
Kategoria pracy: AC-23B, AC-22B, AC-21B, DC-22B, DC-21B
Kategoria przepięciowa: III
Częstotliwość znamionowa: 40/60 Hz
Wysokość na poziomem morza: ≤ 2000 m
Znamionowe napięcie pracy (V DC): 440
Znamionowy warunkowy prąd zwarciowy Inc: 120 kA
Temperatura otoczenia: -25/55 °C
Znamionowe napięcie izolacji: 800 V
Prąd zwarciowy krótkotrwały wytrzymywany Icw: 15 kA
Prąd znamionowy roboczy Ie AC-21 A/B przy 690 V: 400 A
Straty mocy Pd: 36 W
Maksymalne znamionowe napięcie robocze (V AC): 690 V
Zacisk śrubowy: M10
Stopień zanieczyszczenia: 3
Największa dopuszczalna strata mocy wkładki topikowej: 34 W
Napięcie znamionowe udarowe wytrzymywane Uimp: 8 kV

KVL-B/FT-3 3p M10-M10

Nazwa: Rozłącznik skrzynkowy
Wielkość: NH3
Rodzaj napięcia: AC/DC
Moment dokręcenia: 35-30
Funkcja: Fuse switch disconnector
Ilość biegunów: 3
Stopień ochrony IP: IP20
Sposób montażu: Montaż na szynach zbiorczych
Kategoria pracy: AC-23B, AC-22B, AC-21B, DC-22B, DC-21B
Kategoria przepięciowa: III
Częstotliwość znamionowa: 40/60 Hz
Wysokość na poziomem morza: ≤ 2000 m
Znamionowe napięcie pracy (V DC): 440
Znamionowy warunkowy prąd zwarciowy Inc: 120 kA
Temperatura otoczenia: -25/55 °C
Znamionowe napięcie izolacji: 800 V
Prąd zwarciowy krótkotrwały wytrzymywany Icw: 15 kA
Prąd znamionowy roboczy Ie AC-21 A/B przy 690 V: 630 A
Straty mocy Pd: 86 W
Maksymalne znamionowe napięcie robocze (V AC): 690 V
Zacisk śrubowy: M10
Stopień zanieczyszczenia: 3
Największa dopuszczalna strata mocy wkładki topikowej: 48 W
Napięcie znamionowe udarowe wytrzymywane Uimp: 8 kV

KVL-B/SF-1 1p M10-M10

Nazwa: Rozłącznik skrzynkowy
Wielkość: NH1
Rodzaj napięcia: AC/DC
Moment dokręcenia: 35-30
Funkcja: Fuse switch disconnector
Ilość biegunów: 3
Stopień ochrony IP: IP20
Sposób montażu: Montaż na szynach zbiorczych
Kategoria pracy: AC-23B, AC-22B, AC-21B, DC-22B, DC-21B
Kategoria przepięciowa: III
Częstotliwość znamionowa: 40/60 Hz
Wysokość na poziomem morza: ≤ 2000 m
Znamionowe napięcie pracy (V DC): 440
Znamionowy warunkowy prąd zwarciowy Inc: 120 kA
Temperatura otoczenia: -25/55 °C
Znamionowe napięcie izolacji: 800 V
Prąd zwarciowy krótkotrwały wytrzymywany Icw: 8,6 kA
Prąd znamionowy roboczy Ie AC-21 A/B przy 690 V: 250 A
Straty mocy Pd: 7 W
Maksymalne znamionowe napięcie robocze (V AC): 690 V
Zacisk śrubowy: M10
Stopień zanieczyszczenia: 3
Największa dopuszczalna strata mocy wkładki topikowej: 23 W
Napięcie znamionowe udarowe wytrzymywane Uimp: 8 kV

KVL-B/SF-3 1p M10-M10

Nazwa: Rozłącznik skrzynkowy
Wielkość: NH3
Rodzaj napięcia: AC/DC
Moment dokręcenia: 35-30
Funkcja: Fuse switch disconnector
Ilość biegunów: 3
Stopień ochrony IP: IP20
Sposób montażu: Montaż na szynach zbiorczych
Kategoria pracy: AC-23B, AC-22B, AC-21B, DC-22B, DC-21B
Kategoria przepięciowa: III
Częstotliwość znamionowa: 40/60 Hz
Wysokość na poziomem morza: ≤ 2000 m
Znamionowe napięcie pracy (V DC): 440
Znamionowy warunkowy prąd zwarciowy Inc: 120 kA
Temperatura otoczenia: -25/55 °C
Znamionowe napięcie izolacji: 800 V
Prąd zwarciowy krótkotrwały wytrzymywany Icw: 15 kA
Prąd znamionowy roboczy Ie AC-21 A/B przy 690 V: 630 A
Straty mocy Pd: 18,3 W
Maksymalne znamionowe napięcie robocze (V AC): 690 V
Zacisk śrubowy: M10
Stopień zanieczyszczenia: 3
Największa dopuszczalna strata mocy wkładki topikowej: 48 W
Napięcie znamionowe udarowe wytrzymywane Uimp: 8 kV

Wprowadzenie

KVL-B-000 3p F50 Bottom

KVL-B-000 3p F50 Top

KVL-B-00 3p M8-M8

KVL-B-00 3p BC95-BC95

KVL-B-1 3p M10-M10

KVL-B-2 3p M10-M10

KVL-B-3 3p M10-M10

KVL-B/FT-00 3p M8-M8

KVL-B/FT-1 3p M10-M10

KVL-B/FT-2 3p M10-M10 TOP

KVL-B/FT-2 3p M10-M10 BOTTOM

KVL-B/FT-3 3p M10-M10

KVL-B/SF-1 1p M10-M10

KVL-B/SF-3 1p M10-M10

{title}

Some title of document or something 0

Some title of document or something 1

Some title of document or something 2

Some title of document or something 3

Some title of document or something 4

Some title of document or something 5

Some title of document or something 6

Some title of document or something 7

Some title of document or something 8

Some title of document or something 9

Some title of document or something 10

Some title of document or something 11

Some title of document or something 12

Some title of document or something 13

Some title of document or something 14

Some title of document or something 15

Some title of document or something 16

Some title of document or something 17

Some title of document or something 18

Some title of document or something 19

Wyświetlanie najlepszych wyborów

Pliki cookie Zapisz ustawienia

Porównaj elementy

Historia produktów

Some title of document or something 0

Some title of document or something 1

Some title of document or something 2

Some title of document or something 3

Some title of document or something 4

Some title of document or something 5

Some title of document or something 6

Some title of document or something 7

Some title of document or something 8

Some title of document or something 9

Some title of document or something 10

Some title of document or something 11

Some title of document or something 12

Some title of document or something 13

Some title of document or something 14

Some title of document or something 15

Some title of document or something 16

Some title of document or something 17

Some title of document or something 18

Some title of document or something 19

Pliki cookie
