004725235

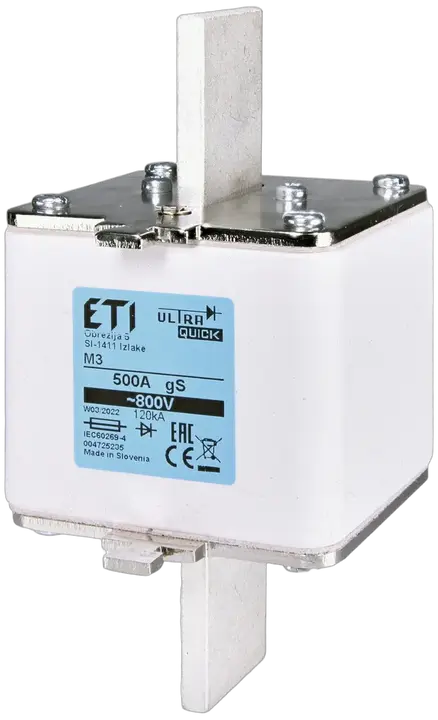

NH3 gS 500A/800V Wkładka topikowa
- Numer katalogowy:
- 004725235
- Typ:
- NH
- Wielkość:
- NH3
- Prąd znamionowy:
- 500 A
- Charakterystyka:
- gS
- Wskaźnik:
- Wskaźnik górny
- Napięcie znamionowe AC:
- 800 V
- Zwarciowa zdolność wyłączania AC:
- 120 kA
- Straty mocy Pd:
- 33,5 W
- Całka Joule’a przedłukowa (A2s):
- 220 000
- Całka Joule’a wyłączania (A2s):
- 2 100 000
- Normy:
- IEC 60269-4
- Zastosowanie:
- Do zabezpieczania kabli po stronie AC falownika PV.
22 Logistyka
Produkt
- Jednostkowy kod EAN
- 3838895837794
- Waga netto
- 1 300 g
- Szerokość
- 74 mm
- Wysokość
- 151,7 mm
- Głębokość
- 87,5 mm
- Jednostka miary magazynowej
- pcs
Podstawowe opakowanie
- Ilość w opakowaniu podstawowym
- 3 pcs
- Kod EAN opakowania podstawowego
- 3838895837800
- Waga opakowania podstawowego
- 4,05 kg
- Wysokość opakowania podstawowego
- 0,103 m
- Szerokość opakowania podstawowego
- 0,244 m
- Głębokość opakowania podstawowego
- 0,164 m
- Objętość opakowania podstawowego
- 0,004 m³
Opakowanie transportowe
- Ilość w opakowaniu transportowym
- 15 pcs
- Kod EAN opakowania transportowego
- 3838895837817
- Waga opakowania transportowego
- 20,8 kg
- Wysokość opakowania transportowego
- 0,23 m
- Szerokość opakowania transportowego
- 0,38 m
- Głębokość opakowania transportowego
- 0,38 m
- Objętość opakowania transportowego
- 0,033 m³
- Ilość na palecie
- 360 pcs
- Kod taryfy celnej
- 85361090
8 ETIM
- Rated switching capacity AC
- 120 kA
- Voltage type
- AC
- Fuse construction type according to IEC 60269
- NH3
- Rated voltage AC
- 800
- Power loss at rated current
- 33,5 W
- Type of fuse status indicator
- Top fuse status indicator
- Rated current
- 500 A
- Utilization category
- Other
Klasyfikacja ETIM – wersja 9.0
