004186624

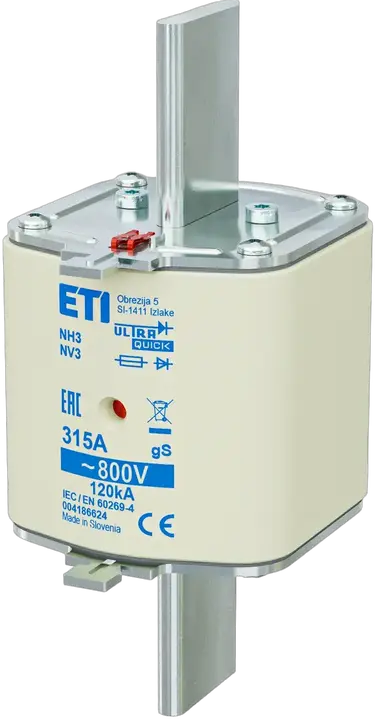

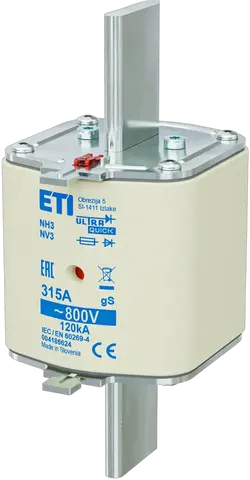

NH3 gS 315A/800V Wkładka topikowa

Numer katalogowy:: 004186624
Typ:: NH
Wielkość:: NH3
Prąd znamionowy:: 315 A
Charakterystyka:: gS
Wskaźnik:: Wskaźnik kombinowany (podwójny)
Napięcie znamionowe AC:: 800 V
Zwarciowa zdolność wyłączania AC:: 120 kA
Straty mocy (0,7xIn):: 11 W
Straty mocy Pd:: 24,5 W
Całka Joule’a przedłukowa (A2s):: 80 000
Całka Joule’a wyłączania (A2s):: 820 000
Normy:: IEC 60269-4
Zastosowanie:: Do zabezpieczania kabli po stronie AC falownika PV.

Produkt

Jednostkowy kod EAN: 3838400144577
Waga netto: 800 g
Szerokość: 65 mm
Wysokość: 150,4 mm
Głębokość: 83,4 mm
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 3 pcs
Kod EAN opakowania podstawowego: 3838400144584
Waga opakowania podstawowego: 2,488 kg
Wysokość opakowania podstawowego: 0,093 m
Szerokość opakowania podstawowego: 0,203 m
Głębokość opakowania podstawowego: 0,153 m
Objętość opakowania podstawowego: 0,003 m³

Opakowanie transportowe

Ilość w opakowaniu transportowym: 12 pcs
Kod EAN opakowania transportowego: 3838400144591
Waga opakowania transportowego: 10,302 kg
Wysokość opakowania transportowego: 0,255 m
Szerokość opakowania transportowego: 0,295 m
Głębokość opakowania transportowego: 0,235 m
Objętość opakowania transportowego: 0,018 m³
Ilość na palecie: 624 pcs
Kod taryfy celnej: 85361090

Rated switching capacity AC: 120 kA
Voltage type: AC
Fuse construction type according to IEC 60269: NH3
Rated voltage AC: 800
Power loss at rated current: 24,5 W
Type of fuse status indicator: Combination fuse status indicator
Rated current: 315 A
Utilization category: Other

Klasyfikacja ETIM – wersja 9.0
