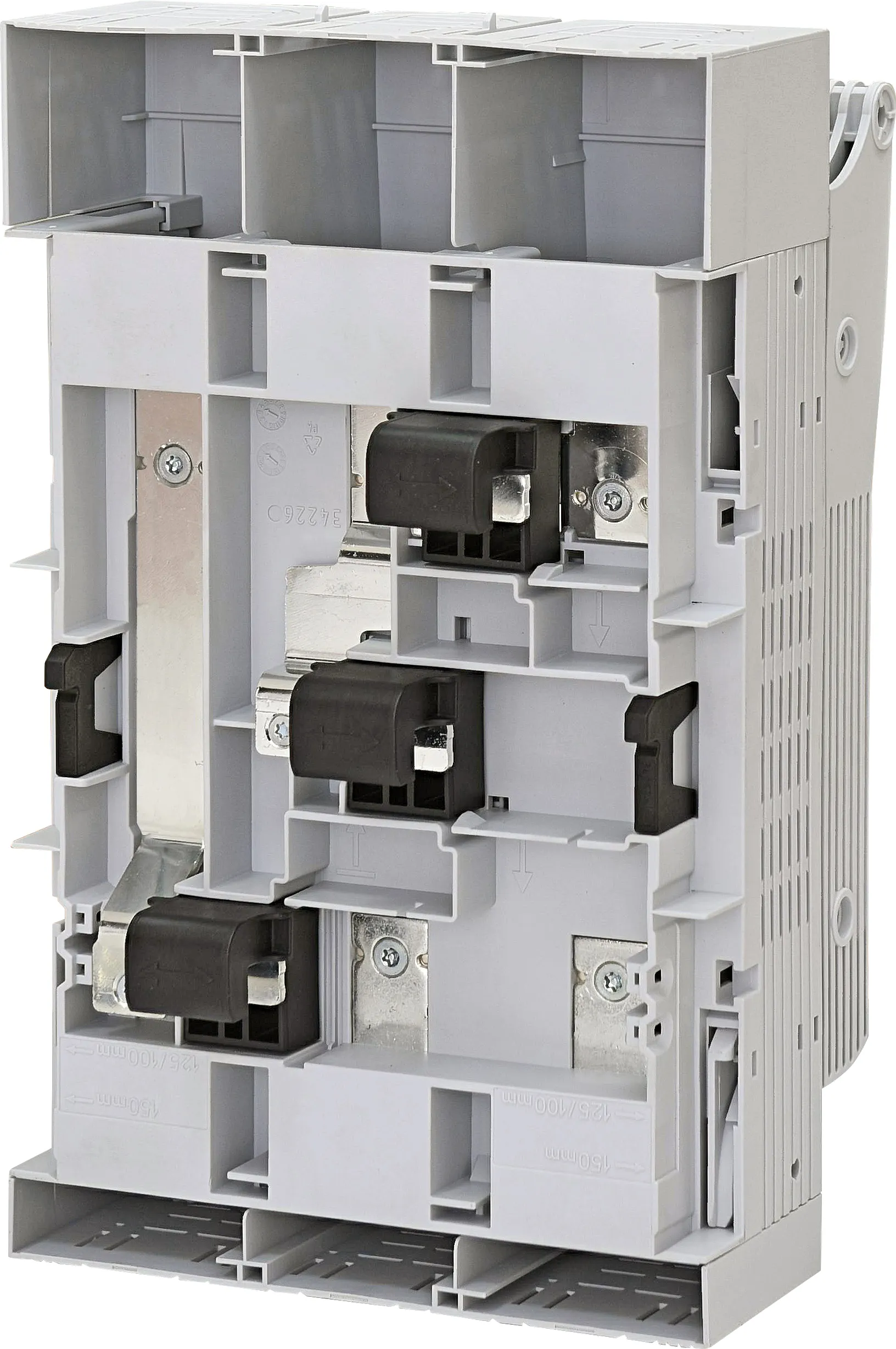

Rozłącznik skrzynkowy KVL-B-1 3p M10-M10 001690912
Specyfikacje
- Numer katalogowy:
- 001690912
- Opis:
- KVL-B-1 3p M10-M10
- Opis:
- Rozłącznik skrzynkowy
- Prąd zwarciowy krótkotrwały wytrzymywany Icw:
- 8.6kA
- Wysokość na poziomem morza (m):
- ≤ 2000m
- Prąd znamionowy roboczy Ie AC-21 A/B przy 690 V (A):
- 250A
- Funkcja:
- Fuse switch disconnector
- Ilość biegunów:
- 3
- Znamionowy warunkowy prąd zwarciowy Inc (kA):
- 120kA
- Częstotliwość znamionowa (Hz):
- 40Hz/60Hz
- Zacisk śrubowy:
- M10
- Moment dokręcenia (Nm):
- 35Nm-30Nm
- Rodzaj napięcia:
- AC/DC
- Napięcie znamionowe udarowe wytrzymywane Uimp (kV):
- 8kV
- Wielkość:
- NH1
- Kategoria przepięciowa:
- III
- Stopień ochrony IP:
- IP20
- Kategoria pracy:
- AC-23B,AC-22B,AC-21B,DC-22B,DC-21B
- Temperatura otoczenia (°C):
- -25°C/55°C
- Stopień zanieczyszczenia:
- 3
- Sposób montażu:
- Montaz na szynach
- Znamionowe napięcie pracy (V DC):
- 440V
- Znamionowe napięcie izolacji (V):
- 800V
- Maksymalne znamionowe napięcie robocze (V AC):
- 690V
- Straty mocy Pd (W):
- 22W
- Największa dopuszczalna strata mocy wkładki topikowej (W):
- 23W
Dokumenty
Dane logistyczne
Produkt
- Waga produktu
- 2.14 kg
- Taryfa celna
- 85363090
- logis_net_width
- 184 mm
- logis_net_height
- 306 mm
- logis_net_depth
- 140 mm
Opakowanie transportowe
- Ilość
- 1
- EAN
- 3838895823025
- Waga
- 2.044 kg
- Ilość na palecie
- 110
Klasyfikacja ETIM
- Klasyfikacja
- EC001040
- Opis
- Rozłącznik bezpiecznikowy
- Jako rozłącznik główny
- Tak
- Jako rozłącznik bezpieczeństwa
- Tak
- Maksymalne znamionowe napięcie pracy Ue AC
- 690V
- Znamionowy prąd ciągły Iu
- 250A
- Do wkładek bezpiecznikowych
- NH1
- Liczba biegunów
- 3
- Z kontrolą stanu wkładki bezpiecznikowej
- Nie
- Rodzaj podłączenia styków głównych
- Połączenie śrubowe
- Rodzaj elementu wykonawczego
- Uchwyt pokrywy
- Stopień ochrony (IP) strony czołowej
- IP20
