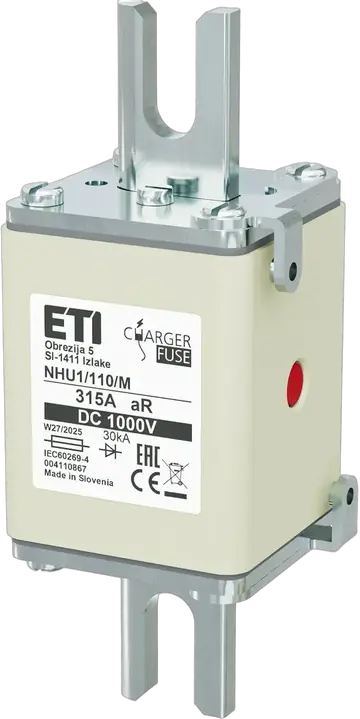

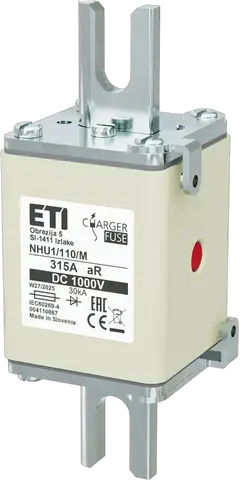

NHU1/110/M aR 315A/1000V DC Wkładka topikowa

Numer katalogowy:: 004110867
Typ:: NH-U
Wielkość:: NH1/110
Prąd znamionowy:: 315 A
Charakterystyka:: aR
Wskaźnik:: Wskaźnik czołowy
Napięcie znamionowe DC:: 1000 V
Zwarciowa zdolność wyłączania DC:: 30 kA
Stała czasowa L/R:: 2 ms
Straty mocy (0,7xIn):: 25,8 W
Straty mocy Pd:: 66,2 W
Całka Joule’a przedłukowa (A2s):: 16 000
Całka Joule’a wyłączania (A2s):: 130 000
Normy:: IEC 60269-4
Zastosowanie:: Do zabezpieczania obwodów po stronie DC ładowarek EV.

Produkt

Waga netto: 620 g
Szerokość: 56 mm
Wysokość: 139 mm
Głębokość: 51 mm
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 1 pcs
Kod EAN opakowania podstawowego: 3838400102638
Waga opakowania podstawowego: 0,66 kg
Wysokość opakowania podstawowego: 0,139 m
Szerokość opakowania podstawowego: 0,07 m
Głębokość opakowania podstawowego: 0,052 m
Objętość opakowania podstawowego: 0,001 m³

Opakowanie transportowe

Ilość w opakowaniu transportowym: 26 pcs
Kod EAN opakowania transportowego: 3838400102645
Waga opakowania transportowego: 17,51 kg
Wysokość opakowania transportowego: 0,255 m
Szerokość opakowania transportowego: 0,295 m
Głębokość opakowania transportowego: 0,235 m
Objętość opakowania transportowego: 0,018 m³
Ilość na palecie: 1 352 pcs
Kod taryfy celnej: 85361090

Voltage type: DC
Fuse construction type according to IEC 60269: Other
Power loss at rated current: 66,2 W
Rated switching capacity DC: 30 kA
Type of fuse status indicator: Centre fuse status indicator
Rated current: 315 A
Rated voltage DC: 1 000
Utilization category: aR (accompanied semiconductor protection)

Klasyfikacja ETIM – wersja 9.0
