004110447

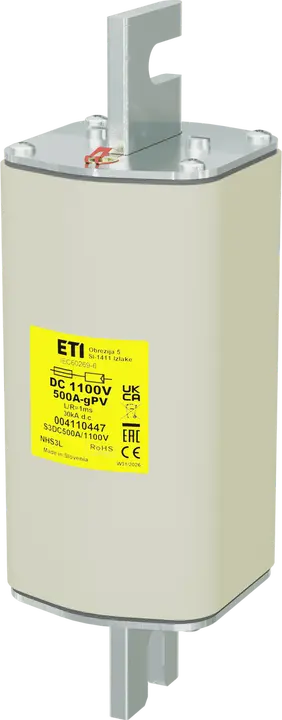

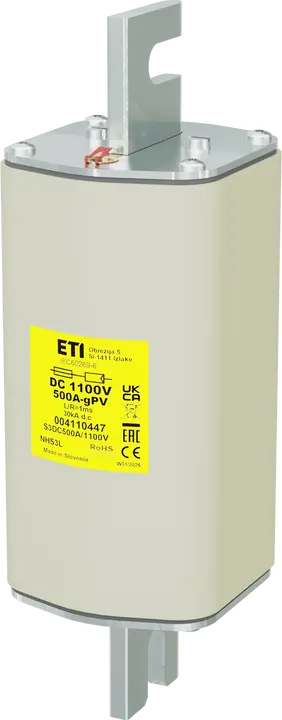

NHS3L gPV 500A/1100V DC Wkładka topikowa

Numer katalogowy:: 004110447
Typ:: NH-S
Wielkość:: NH3L
Prąd znamionowy:: 500 A
Charakterystyka:: gPV
Wskaźnik:: Wskaźnik górny
Napięcie znamionowe DC:: 1000 V
Zwarciowa zdolność wyłączania DC:: 30 kA
Stała czasowa L/R:: 2 ms
Straty mocy (0,7xIn):: 42 W
Straty mocy Pd:: 112 W
Całka Joule’a przedłukowa (A2s):: 150 000
Całka Joule’a wyłączania (A2s):: 370 000
Normy:: IEC 60269-6
Zastosowanie:: Do zabezpieczania obwodów prądu stałego.

Akcesoria

Produkt

Waga netto: 1 980 g
Szerokość: 73 mm
Wysokość: 198 mm
Głębokość: 87,5 mm
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 1 pcs
Kod EAN opakowania podstawowego: 3838895720751
Waga opakowania podstawowego: 2,04 kg
Wysokość opakowania podstawowego: 0,077 m
Szerokość opakowania podstawowego: 0,224 m
Głębokość opakowania podstawowego: 0,102 m
Objętość opakowania podstawowego: 0,002 m³

Opakowanie transportowe

Ilość w opakowaniu transportowym: 9 pcs
Kod EAN opakowania transportowego: 3838895720768
Waga opakowania transportowego: 18,71 kg
Wysokość opakowania transportowego: 0,255 m
Szerokość opakowania transportowego: 0,295 m
Głębokość opakowania transportowego: 0,235 m
Objętość opakowania transportowego: 0,018 m³
Ilość na palecie: 468 pcs
Kod taryfy celnej: 85351000

Voltage type: DC
Fuse construction type according to IEC 60269: 3L
Power loss at rated current: 112 W
Rated switching capacity DC: 30 kA
Type of fuse status indicator: Top fuse status indicator
Rated current: 500 A
Rated voltage DC: 1 000
Utilization category: gPV (photovoltaic protection)

Klasyfikacja ETIM – wersja 9.0
