Wkładki bezpiecznikowe NH - Ładowarki EV - Katalog elektroniczny

NHU01XL/150 aR 50A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH-U
Wielkość: NH01XL
Prąd znamionowy: 50 A
Charakterystyka: aR
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 30 kA
Stała czasowa L/R: 3 ms
Straty mocy (0,7xIn): 8 W
Straty mocy Pd: 17 W
Całka Joule’a przedłukowa (A2s): 280
Całka Joule’a wyłączania (A2s): 2 000
Normy: IEC 60269-4
Zastosowanie: Do zabezpieczania obwodów po stronie DC ładowarek EV.

NHU01XL/150 aR 63A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH-U
Wielkość: NH01XL
Prąd znamionowy: 63 A
Charakterystyka: aR
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 30 kA
Stała czasowa L/R: 3 ms
Straty mocy (0,7xIn): 9 W
Straty mocy Pd: 19 W
Całka Joule’a przedłukowa (A2s): 500
Całka Joule’a wyłączania (A2s): 3 000
Normy: IEC 60269-4
Zastosowanie: Do zabezpieczania obwodów po stronie DC ładowarek EV.

NHU01XL/150 aR 80A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH-U
Wielkość: NH01XL
Prąd znamionowy: 80 A
Charakterystyka: aR
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 30 kA
Stała czasowa L/R: 3 ms
Straty mocy (0,7xIn): 13 W
Straty mocy Pd: 28 W
Całka Joule’a przedłukowa (A2s): 770
Całka Joule’a wyłączania (A2s): 5 000
Normy: IEC 60269-4
Zastosowanie: Do zabezpieczania obwodów po stronie DC ładowarek EV.

NHU01XL/150 aR 100A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH-U
Wielkość: NH01XL
Prąd znamionowy: 100 A
Charakterystyka: aR
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 30 kA
Stała czasowa L/R: 3 ms
Straty mocy (0,7xIn): 10 W
Straty mocy Pd: 25 W
Całka Joule’a przedłukowa (A2s): 2 000
Całka Joule’a wyłączania (A2s): 15 000
Normy: IEC 60269-4
Zastosowanie: Do zabezpieczania obwodów po stronie DC ładowarek EV.

NHU01XL/150 aR 125A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH-U
Wielkość: NH01XL
Prąd znamionowy: 125 A
Charakterystyka: aR
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 30 kA
Stała czasowa L/R: 3 ms
Straty mocy (0,7xIn): 12 W
Straty mocy Pd: 31 W
Całka Joule’a przedłukowa (A2s): 3 300
Całka Joule’a wyłączania (A2s): 25 000
Normy: IEC 60269-4
Zastosowanie: Do zabezpieczania obwodów po stronie DC ładowarek EV.

NHU01XL/150 aR 160A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH-U
Wielkość: NH01XL
Prąd znamionowy: 160 A
Charakterystyka: aR
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 30 kA
Stała czasowa L/R: 3 ms
Straty mocy (0,7xIn): 15 W
Straty mocy Pd: 38 W
Całka Joule’a przedłukowa (A2s): 5 800
Całka Joule’a wyłączania (A2s): 48 000
Normy: IEC 60269-4
Zastosowanie: Do zabezpieczania obwodów po stronie DC ładowarek EV.

NHU01XL/150 aR 200A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH-U
Wielkość: NH01XL
Prąd znamionowy: 200 A
Charakterystyka: aR
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 30 kA
Stała czasowa L/R: 3 ms
Straty mocy (0,7xIn): 18 W
Straty mocy Pd: 46 W
Całka Joule’a przedłukowa (A2s): 10 500
Całka Joule’a wyłączania (A2s): 60 000
Normy: IEC 60269-4
Zastosowanie: Do zabezpieczania obwodów po stronie DC ładowarek EV.

NHU01XL/150 aR 250A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH-U
Wielkość: NH01XL
Prąd znamionowy: 250 A
Charakterystyka: aR
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 30 kA
Stała czasowa L/R: 3 ms
Straty mocy (0,7xIn): 23 W
Straty mocy Pd: 62 W
Całka Joule’a przedłukowa (A2s): 16 200
Całka Joule’a wyłączania (A2s): 75 000
Normy: IEC 60269-4
Zastosowanie: Do zabezpieczania obwodów po stronie DC ładowarek EV.

NHU01XL/150 aR 300A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH-U
Wielkość: NH01XL
Prąd znamionowy: 300 A
Charakterystyka: aR
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 30 kA
Stała czasowa L/R: 3 ms
Straty mocy (0,7xIn): 28 W
Straty mocy Pd: 76 W
Całka Joule’a przedłukowa (A2s): 22 000
Całka Joule’a wyłączania (A2s): 90 000
Normy: IEC 60269-4
Zastosowanie: Do zabezpieczania obwodów po stronie DC ładowarek EV.

NHU3L/150 gPV 300A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH-U
Wielkość: NH3L
Prąd znamionowy: 300 A
Charakterystyka: gPV
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 30 kA
Stała czasowa L/R: 3 ms
Straty mocy (0,7xIn): 19 W
Straty mocy Pd: 47 W
Całka Joule’a przedłukowa (A2s): 30 500
Całka Joule’a wyłączania (A2s): 150 000
Normy: IEC 60269-6
Zastosowanie: Do zabezpieczania obwodów po stronie DC ładowarek EV.

NHU3L/150 gPV 350A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH-U
Wielkość: NH3L
Prąd znamionowy: 350 A
Charakterystyka: gPV
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 30 kA
Stała czasowa L/R: 3 ms
Straty mocy (0,7xIn): 22 W
Straty mocy Pd: 54 W
Całka Joule’a przedłukowa (A2s): 48 000
Całka Joule’a wyłączania (A2s): 170 000
Normy: IEC 60269-6
Zastosowanie: Do zabezpieczania obwodów po stronie DC ładowarek EV.

NHU3L/150 gPV 400A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH-U
Wielkość: NH3L
Prąd znamionowy: 400 A
Charakterystyka: gPV
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 30 kA
Stała czasowa L/R: 3 ms
Straty mocy (0,7xIn): 24 W
Straty mocy Pd: 63 W
Całka Joule’a przedłukowa (A2s): 65 300
Całka Joule’a wyłączania (A2s): 220 000
Normy: IEC 60269-6
Zastosowanie: Do zabezpieczania obwodów po stronie DC ładowarek EV.

NHU3L/150 gPV 450A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH-U
Wielkość: NH3L
Prąd znamionowy: 450 A
Charakterystyka: gPV
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 30 kA
Stała czasowa L/R: 3 ms
Straty mocy (0,7xIn): 26 W
Straty mocy Pd: 65 W
Całka Joule’a przedłukowa (A2s): 89 000
Całka Joule’a wyłączania (A2s): 300 000
Normy: IEC 60269-6
Zastosowanie: Do zabezpieczania obwodów po stronie DC ładowarek EV.

NHU3L/150 gPV 500A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH-U
Wielkość: NH3L
Prąd znamionowy: 500 A
Charakterystyka: gPV
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 30 kA
Stała czasowa L/R: 3 ms
Straty mocy (0,7xIn): 29 W
Straty mocy Pd: 72 W
Całka Joule’a przedłukowa (A2s): 120 000
Całka Joule’a wyłączania (A2s): 450 000
Normy: IEC 60269-6
Zastosowanie: Do zabezpieczania obwodów po stronie DC ładowarek EV.

NHU3L/150 gPV 600A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH-U
Wielkość: NH3L
Prąd znamionowy: 600 A
Charakterystyka: gPV
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 30 kA
Stała czasowa L/R: 3 ms
Straty mocy (0,7xIn): 32 W
Straty mocy Pd: 83 W
Całka Joule’a przedłukowa (A2s): 350 000
Całka Joule’a wyłączania (A2s): 870 000
Normy: IEC 60269-6
Zastosowanie: Do zabezpieczania obwodów po stronie DC ładowarek EV.

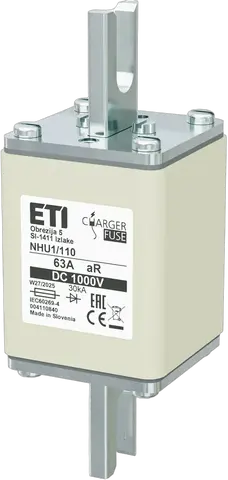

NHU1/110 aR 63A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH-U
Wielkość: NH1/110
Prąd znamionowy: 63 A
Charakterystyka: aR
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 30 kA
Stała czasowa L/R: 2 ms
Straty mocy (0,7xIn): 5,5 W
Straty mocy Pd: 12,9 W
Całka Joule’a przedłukowa (A2s): 200
Całka Joule’a wyłączania (A2s): 5 500
Normy: IEC 60269-4
Zastosowanie: Do zabezpieczania obwodów po stronie DC ładowarek EV.

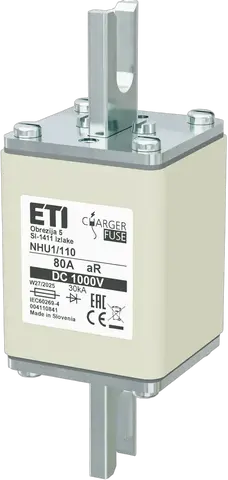

NHU1/110 aR 80A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH-U
Wielkość: NH1/110
Prąd znamionowy: 80 A
Charakterystyka: aR
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 30 kA
Stała czasowa L/R: 2 ms
Straty mocy (0,7xIn): 6,9 W
Straty mocy Pd: 17,1 W
Całka Joule’a przedłukowa (A2s): 300
Całka Joule’a wyłączania (A2s): 11 500
Normy: IEC 60269-4
Zastosowanie: Do zabezpieczania obwodów po stronie DC ładowarek EV.

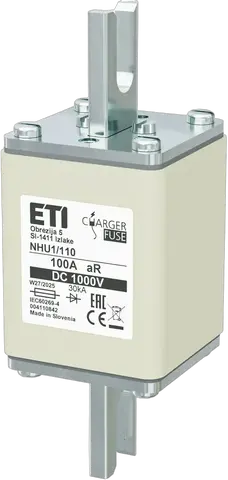

NHU1/110 aR 100A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH-U
Wielkość: NH1/110
Prąd znamionowy: 100 A
Charakterystyka: aR
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 30 kA
Stała czasowa L/R: 2 ms
Straty mocy (0,7xIn): 9,2 W
Straty mocy Pd: 24,1 W
Całka Joule’a przedłukowa (A2s): 500
Całka Joule’a wyłączania (A2s): 19 000
Normy: IEC 60269-4
Zastosowanie: Do zabezpieczania obwodów po stronie DC ładowarek EV.

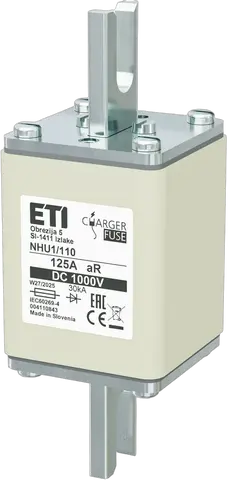

NHU1/110 aR 125A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH-U
Wielkość: NH1/110
Prąd znamionowy: 125 A
Charakterystyka: aR
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 30 kA
Stała czasowa L/R: 2 ms
Straty mocy (0,7xIn): 10,8 W
Straty mocy Pd: 28,1 W
Całka Joule’a przedłukowa (A2s): 1 000
Całka Joule’a wyłączania (A2s): 27 000
Normy: IEC 60269-4
Zastosowanie: Do zabezpieczania obwodów po stronie DC ładowarek EV.

NHU1/110 aR 160A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH-U
Wielkość: NH1/110
Prąd znamionowy: 160 A
Charakterystyka: aR
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 30 kA
Stała czasowa L/R: 2 ms
Straty mocy (0,7xIn): 14,9 W
Straty mocy Pd: 41,8 W
Całka Joule’a przedłukowa (A2s): 2 000
Całka Joule’a wyłączania (A2s): 31 000
Normy: IEC 60269-4
Zastosowanie: Do zabezpieczania obwodów po stronie DC ładowarek EV.
