004184514

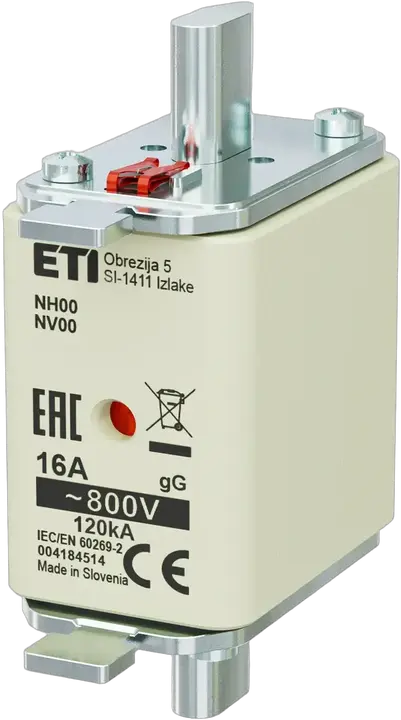

NH00 gG 16A/800V Wkładka topikowa
- Numer katalogowy:
- 004184514
- Typ:
- NH
- Wielkość:
- NH00
- Prąd znamionowy:
- 16 A
- Charakterystyka:
- gG
- Wskaźnik:
- Wskaźnik kombinowany (podwójny)
- Napięcie znamionowe AC:
- 800 V
- Zwarciowa zdolność wyłączania AC:
- 120 kA
- Straty mocy (0,7xIn):
- 1,1 W
- Straty mocy Pd:
- 2,4 W
- Całka Joule’a przedłukowa (A2s):
- 120
- Całka Joule’a wyłączania (A2s):
- 1 800
- Normy:
- IEC 60269-2
- Zastosowanie:
- Do zabezpieczania kabli po stronie AC falownika PV.
22 Logistyka
Produkt
- Jednostkowy kod EAN
- 3838895946670
- Waga netto
- 170 g
- Szerokość
- 29,5 mm
- Wysokość
- 78,8 mm
- Głębokość
- 56,2 mm
- Jednostka miary magazynowej
- pcs
Podstawowe opakowanie
- Ilość w opakowaniu podstawowym
- 3 pcs
- Kod EAN opakowania podstawowego
- 3838895943532
- Waga opakowania podstawowego
- 0,533 kg
- Wysokość opakowania podstawowego
- 0,065 m
- Szerokość opakowania podstawowego
- 0,094 m
- Głębokość opakowania podstawowego
- 0,083 m
- Objętość opakowania podstawowego
- 0,001 m³
Opakowanie transportowe
- Ilość w opakowaniu transportowym
- 90 pcs
- Kod EAN opakowania transportowego
- 3838895943549
- Waga opakowania transportowego
- 16,352 kg
- Wysokość opakowania transportowego
- 0,255 m
- Szerokość opakowania transportowego
- 0,295 m
- Głębokość opakowania transportowego
- 0,235 m
- Objętość opakowania transportowego
- 0,018 m³
- Ilość na palecie
- 4 680 pcs
- Kod taryfy celnej
- 85361050
8 ETIM
- Rated switching capacity AC
- 120 kA
- Voltage type
- AC
- Fuse construction type according to IEC 60269
- NH00
- Rated voltage AC
- 800
- Power loss at rated current
- 2,4 W
- Type of fuse status indicator
- Combination fuse status indicator
- Rated current
- 16 A
- Utilization category
- gG (cable protection/equipment protection)
Klasyfikacja ETIM – wersja 9.0
2 Diagramy
1 Oprogramowanie i sterowniki
Oprogramowanie jest dostarczane bez jakichkolwiek gwarancji. Autor nie jest zobowiązany do zapewniania wsparcia, serwisu, poprawek lub aktualizacji darmowych programów lub sterowników.
26 Tagi
004184514Wkładka topikowaNH00 gG 16A/800VGreen protectNH inverter protectionNH gG800V AC800V ACNH00ProduktyWkładki topikowe NHWkładki bezpiecznikowe NH - FotowoltaikaWielkość: NH00Straty mocy (0,7xIn): 1.1 WCałka Joule’a wyłączania (A2s): 1800Charakterystyka: gGZwarciowa zdolność wyłączania AC: 120 kAStraty mocy Pd: 2.4 WCałka Joule’a przedłukowa (A2s): 120Typ: NHZastosowanie: Do zabezpieczania kabli po stronie AC falownika PV.Napięcie znamionowe AC: 800 V/800 VNormy: IEC 60269-2Prąd znamionowy: 16 A/16 AWskaźnik: Wskaźnik kombinowany (podwójny)Wkładka topikowa Typ: NH Wielkość: NH00 Prąd znamionowy: 16 A/16 A Napięcie znamionowe AC: 800 V/800 V Charakterystyka: gG
