004184498
Przestarzały

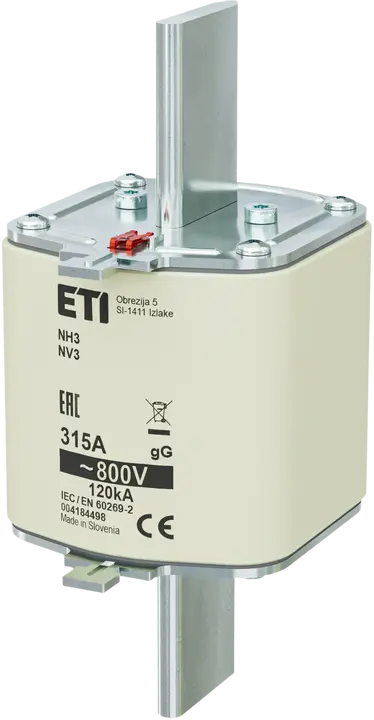

*NH3 gG 315A/800V Wkładka topikowa
- Numer katalogowy:
- 004184498
- Typ:
- NH
- Wielkość:
- NH3
- Prąd znamionowy:
- 315 A
- Charakterystyka:
- gG
- Wskaźnik:
- Wskaźnik górny
- Napięcie znamionowe AC:
- 800 V
- Zwarciowa zdolność wyłączania AC:
- 120 kA
- Straty mocy (0,7xIn):
- 12,8 W
- Straty mocy Pd:
- 29 W
- Całka Joule’a przedłukowa (A2s):
- 140 000
- Całka Joule’a wyłączania (A2s):
- 1 340 000
- Normy:
- IEC 60269-2
- Zastosowanie:
- Do zabezpieczania kabli po stronie AC falownika PV.
22 Logistyka
Produkt
- Jednostkowy kod EAN
- 3838895901037
- Waga netto
- 1 300 g
- Szerokość
- 74 mm
- Wysokość
- 151,7 mm
- Głębokość
- 87,5 mm
- Jednostka miary magazynowej
- pcs
Podstawowe opakowanie
- Ilość w opakowaniu podstawowym
- 3 pcs
- Kod EAN opakowania podstawowego
- 3838895837008
- Waga opakowania podstawowego
- 4,05 kg
- Wysokość opakowania podstawowego
- 97 mm
- Szerokość opakowania podstawowego
- 244 mm
- Głębokość opakowania podstawowego
- 161 mm
- Objętość opakowania podstawowego
- 3,811 dm³
Opakowanie transportowe
- Ilość w opakowaniu transportowym
- 15 pcs
- Kod EAN opakowania transportowego
- 3838895837015
- Waga opakowania transportowego
- 20,6 kg
- Wysokość opakowania transportowego
- 0,25 m
- Szerokość opakowania transportowego
- 0,235 m
- Głębokość opakowania transportowego
- 0,295 m
- Objętość opakowania transportowego
- 0,017 m³
- Ilość na palecie
- 360 pcs
- Kod taryfy celnej
- 85361090
6 ETIM
- Rated switching capacity AC
- 120 kA
- Voltage type
- AC
- Rated voltage AC
- 800 V
- Type of fuse status indicator
- Top fuse status indicator
- Rated current
- 315 A
- Utilization category
- gG (cable protection/equipment protection)
Klasyfikacja ETIM – wersja 9.0
1 Diagramy
1 Oprogramowanie i sterowniki
Oprogramowanie jest dostarczane bez jakichkolwiek gwarancji. Autor nie jest zobowiązany do zapewniania wsparcia, serwisu, poprawek lub aktualizacji darmowych programów lub sterowników.
26 Tagi
004184498Wkładka topikowa*NH3 gG 315A/800VGreen protectNH inverter protectionNH gG800V AC800V ACNH3 Top indicatorProduktyWkładki topikowe NHWkładki bezpiecznikowe NH - FotowoltaikaWielkość: NH3Straty mocy (0,7xIn): 12.8 WCałka Joule’a wyłączania (A2s): 1340000Charakterystyka: gGZwarciowa zdolność wyłączania AC: 120 kAStraty mocy Pd: 29 WCałka Joule’a przedłukowa (A2s): 140000Typ: NHZastosowanie: Do zabezpieczania kabli po stronie AC falownika PV.Napięcie znamionowe AC: 800 V/800 VNormy: IEC 60269-2Prąd znamionowy: 315 A/315 AWskaźnik: Wskaźnik górnyWkładka topikowa Typ: NH Wielkość: NH3 Prąd znamionowy: 315 A/315 A Napięcie znamionowe AC: 800 V/800 V Charakterystyka: gG
