004110480

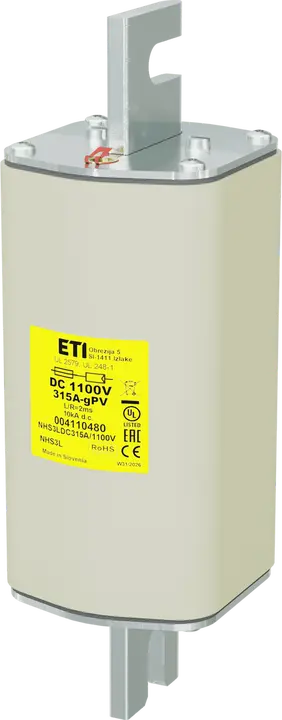

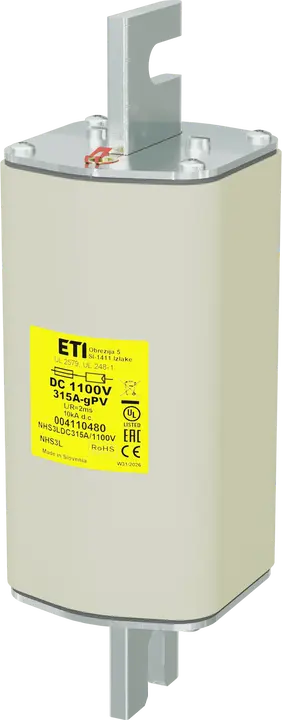

NHS3L gPV 315A/1100V DC UL Wkładka topikowa

Numer katalogowy:: 004110480
Typ:: NH-S
Wielkość:: NH3L
Prąd znamionowy:: 315 A
Charakterystyka:: gPV
Wskaźnik:: Wskaźnik górny
Napięcie znamionowe DC:: 1100 V
Zwarciowa zdolność wyłączania DC:: 10 kA
Stała czasowa L/R:: 2 ms
Straty mocy (0,7xIn):: 23 W
Straty mocy Pd:: 53,6 W
Całka Joule’a przedłukowa (A2s):: 170 000
Całka Joule’a wyłączania (A2s):: 230 000
Certyfikat UL:: E347771
Normy:: IEC 60269-6, UL 248-19
Zastosowanie:: Do zabezpieczania obwodów prądu stałego.

Akcesoria

Produkt

Waga netto: 1 460 g
Szerokość: 65 mm
Wysokość: 198 mm
Głębokość: 70 mm
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 1 pcs
Kod EAN opakowania podstawowego: 3838895693468
Waga opakowania podstawowego: 1,52 kg
Wysokość opakowania podstawowego: 0,077 m
Szerokość opakowania podstawowego: 0,224 m
Głębokość opakowania podstawowego: 0,102 m
Objętość opakowania podstawowego: 0,002 m³

Opakowanie transportowe

Ilość w opakowaniu transportowym: 9 pcs
Kod EAN opakowania transportowego: 3838895693475
Waga opakowania transportowego: 14,03 kg
Wysokość opakowania transportowego: 0,255 m
Szerokość opakowania transportowego: 0,295 m
Głębokość opakowania transportowego: 0,235 m
Objętość opakowania transportowego: 0,018 m³
Ilość na palecie: 468 pcs
Kod taryfy celnej: 85351000

Voltage type: DC
Fuse construction type according to IEC 60269: 3L
Power loss at rated current: 53,6 W
Rated switching capacity DC: 10 kA
Type of fuse status indicator: Top fuse status indicator
Rated current: 315 A
Rated voltage DC: 1 100
Utilization category: gPV (photovoltaic protection)
