004110294

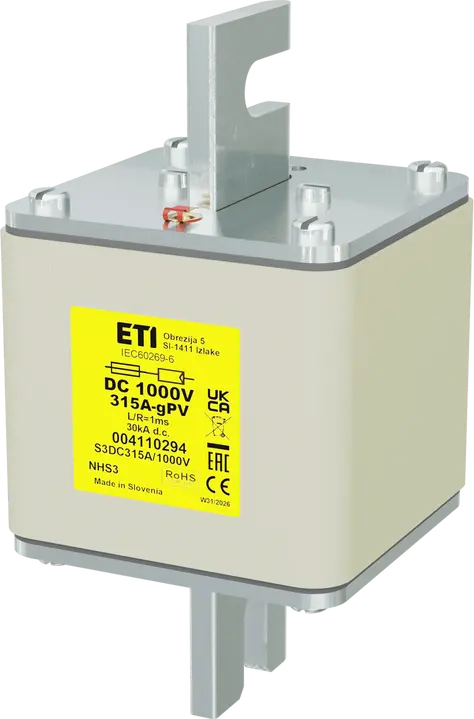

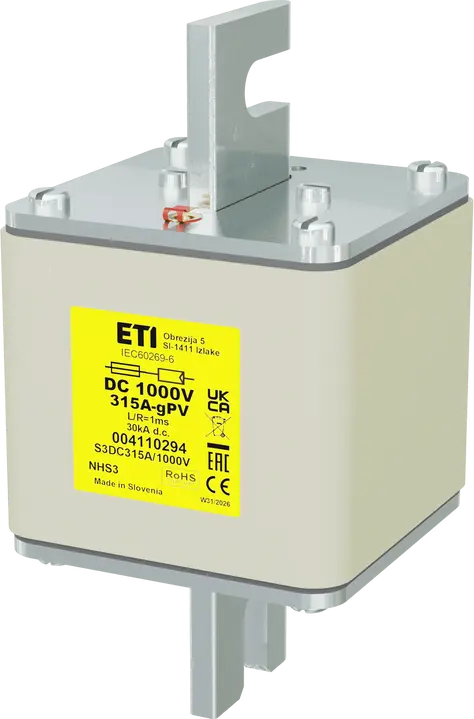

NHS3 gPV 315A/1000V DC Wkładka topikowa

Numer katalogowy:: 004110294
Typ:: NH-S
Wielkość:: NH3
Prąd znamionowy:: 315 A
Charakterystyka:: gPV
Wskaźnik:: Wskaźnik górny
Napięcie znamionowe DC:: 1000 V
Zwarciowa zdolność wyłączania DC:: 30 kA
Stała czasowa L/R:: 1 ms
Straty mocy (0,7xIn):: 24 W
Straty mocy Pd:: 54 W
Całka Joule’a przedłukowa (A2s):: 40 000
Całka Joule’a wyłączania (A2s):: 80 000
Normy:: IEC 60269-6
Zastosowanie:: Do zabezpieczania obwodów prądu stałego.

Produkt

Jednostkowy kod EAN: 3838895799962
Waga netto: 1 250 g
Szerokość: 73 mm
Wysokość: 139 mm
Głębokość: 73 mm
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 3 pcs
Kod EAN opakowania podstawowego: 3838895799979
Waga opakowania podstawowego: 3,9 kg
Wysokość opakowania podstawowego: 0,103 m
Szerokość opakowania podstawowego: 0,244 m
Głębokość opakowania podstawowego: 0,164 m
Objętość opakowania podstawowego: 0,004 m³

Opakowanie transportowe

Ilość w opakowaniu transportowym: 15 pcs
Kod EAN opakowania transportowego: 3838895799986
Waga opakowania transportowego: 20,05 kg
Wysokość opakowania transportowego: 0,23 m
Szerokość opakowania transportowego: 0,38 m
Głębokość opakowania transportowego: 0,38 m
Objętość opakowania transportowego: 0,033 m³
Ilość na palecie: 360 pcs
Kod taryfy celnej: 85361090

Voltage type: DC
Fuse construction type according to IEC 60269: NH3
Power loss at rated current: 54 W
Rated switching capacity DC: 30 kA
Type of fuse status indicator: Top fuse status indicator
Rated current: 315 A
Rated voltage DC: 1 000
Utilization category: gPV (photovoltaic protection)
