Wkładki bezpiecznikowe NH - Charakterystyka gPV - Katalog elektroniczny

NH0 gPV 32A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH0
Prąd znamionowy: 32 A
Charakterystyka: gPV
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 20 kA
Stała czasowa L/R: 2 ms
Straty mocy Pd: 7,6 W
Całka Joule’a przedłukowa (A2s): 52
Całka Joule’a wyłączania (A2s): 430
Normy: IEC 60269-6
Zastosowanie: Do zabezpieczania obwodów prądu stałego.

NH0 gPV 40A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH0
Prąd znamionowy: 40 A
Charakterystyka: gPV
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 20 kA
Stała czasowa L/R: 2 ms
Straty mocy Pd: 8,8 W
Całka Joule’a przedłukowa (A2s): 96
Całka Joule’a wyłączania (A2s): 730
Normy: IEC 60269-6
Zastosowanie: Do zabezpieczania obwodów prądu stałego.

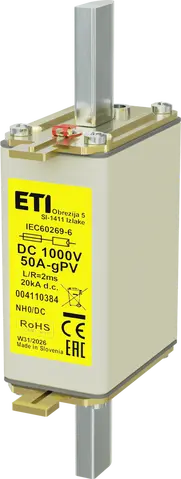

NH0 gPV 50A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH0
Prąd znamionowy: 50 A
Charakterystyka: gPV
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 20 kA
Stała czasowa L/R: 2 ms
Straty mocy Pd: 11 W
Całka Joule’a przedłukowa (A2s): 155
Całka Joule’a wyłączania (A2s): 920
Normy: IEC 60269-6
Zastosowanie: Do zabezpieczania obwodów prądu stałego.

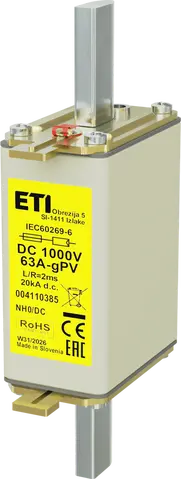

NH0 gPV 63A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH0
Prąd znamionowy: 63 A
Charakterystyka: gPV
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 20 kA
Stała czasowa L/R: 2 ms
Straty mocy Pd: 13,5 W
Całka Joule’a przedłukowa (A2s): 290
Całka Joule’a wyłączania (A2s): 1 760
Normy: IEC 60269-6
Zastosowanie: Do zabezpieczania obwodów prądu stałego.

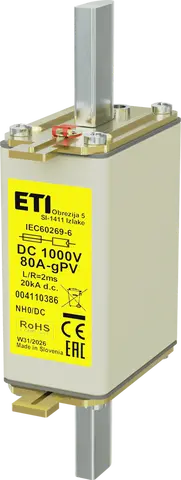

NH0 gPV 80A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH0
Prąd znamionowy: 80 A
Charakterystyka: gPV
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 20 kA
Stała czasowa L/R: 2 ms
Straty mocy Pd: 17 W
Całka Joule’a przedłukowa (A2s): 520
Całka Joule’a wyłączania (A2s): 3 160
Normy: IEC 60269-6
Zastosowanie: Do zabezpieczania obwodów prądu stałego.

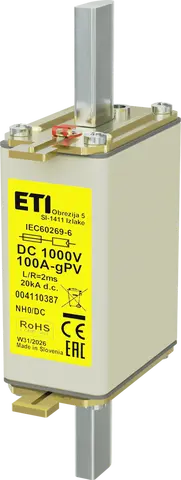

NH0 gPV 100A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH0
Prąd znamionowy: 100 A
Charakterystyka: gPV
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 20 kA
Stała czasowa L/R: 2 ms
Straty mocy Pd: 21 W
Całka Joule’a przedłukowa (A2s): 1 110
Całka Joule’a wyłączania (A2s): 5 280
Normy: IEC 60269-6
Zastosowanie: Do zabezpieczania obwodów prądu stałego.

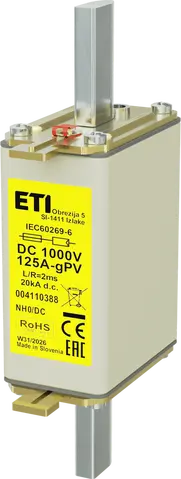

NH0 gPV 125A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH0
Prąd znamionowy: 125 A
Charakterystyka: gPV
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 20 kA
Stała czasowa L/R: 2 ms
Straty mocy Pd: 22 W
Całka Joule’a przedłukowa (A2s): 2 800
Całka Joule’a wyłączania (A2s): 11 340
Normy: IEC 60269-6
Zastosowanie: Do zabezpieczania obwodów prądu stałego.

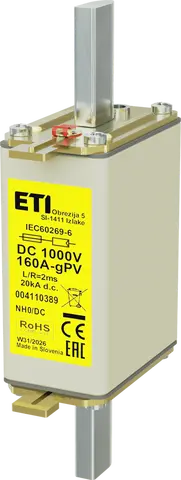

NH0 gPV 160A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH0
Prąd znamionowy: 160 A
Charakterystyka: gPV
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 20 kA
Stała czasowa L/R: 2 ms
Straty mocy Pd: 32 W
Całka Joule’a przedłukowa (A2s): 5 950
Całka Joule’a wyłączania (A2s): 20 750
Normy: IEC 60269-6
Zastosowanie: Do zabezpieczania obwodów prądu stałego.

NH1C gPV 32A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH1C
Prąd znamionowy: 32 A
Charakterystyka: gPV
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 20 kA
Stała czasowa L/R: 2 ms
Straty mocy Pd: 7,6 W
Całka Joule’a przedłukowa (A2s): 52
Całka Joule’a wyłączania (A2s): 430
Normy: IEC 60269-6
Zastosowanie: Do zabezpieczania obwodów prądu stałego.

NH1C gPV 40A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH1C
Prąd znamionowy: 40 A
Charakterystyka: gPV
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 20 kA
Stała czasowa L/R: 2 ms
Straty mocy Pd: 8,8 W
Całka Joule’a przedłukowa (A2s): 96
Całka Joule’a wyłączania (A2s): 730
Normy: IEC 60269-6
Zastosowanie: Do zabezpieczania obwodów prądu stałego.

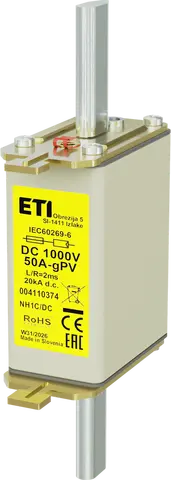

NH1C gPV 50A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH1C
Prąd znamionowy: 50 A
Charakterystyka: gPV
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 20 kA
Stała czasowa L/R: 2 ms
Straty mocy Pd: 11 W
Całka Joule’a przedłukowa (A2s): 155
Całka Joule’a wyłączania (A2s): 920
Normy: IEC 60269-6
Zastosowanie: Do zabezpieczania obwodów prądu stałego.

NH1C gPV 63A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH1C
Prąd znamionowy: 63 A
Charakterystyka: gPV
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 20 kA
Stała czasowa L/R: 2 ms
Straty mocy Pd: 13,5 W
Całka Joule’a przedłukowa (A2s): 290
Całka Joule’a wyłączania (A2s): 1 760
Normy: IEC 60269-6
Zastosowanie: Do zabezpieczania obwodów prądu stałego.

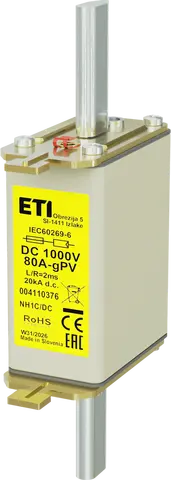

NH1C gPV 80A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH1C
Prąd znamionowy: 80 A
Charakterystyka: gPV
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 20 kA
Stała czasowa L/R: 2 ms
Straty mocy Pd: 17 W
Całka Joule’a przedłukowa (A2s): 520
Całka Joule’a wyłączania (A2s): 3 160
Normy: IEC 60269-6
Zastosowanie: Do zabezpieczania obwodów prądu stałego.

NH1C gPV 100A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH1C
Prąd znamionowy: 100 A
Charakterystyka: gPV
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 20 kA
Stała czasowa L/R: 2 ms
Straty mocy Pd: 21 W
Całka Joule’a przedłukowa (A2s): 1 110
Całka Joule’a wyłączania (A2s): 5 280
Normy: IEC 60269-6
Zastosowanie: Do zabezpieczania obwodów prądu stałego.

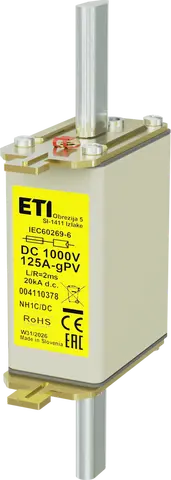

NH1C gPV 125A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH1C
Prąd znamionowy: 125 A
Charakterystyka: gPV
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 20 kA
Stała czasowa L/R: 2 ms
Straty mocy Pd: 22 W
Całka Joule’a przedłukowa (A2s): 2 800
Całka Joule’a wyłączania (A2s): 11 340
Normy: IEC 60269-6
Zastosowanie: Do zabezpieczania obwodów prądu stałego.

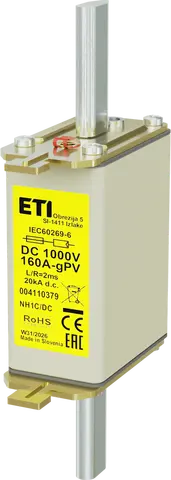

NH1C gPV 160A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH1C
Prąd znamionowy: 160 A
Charakterystyka: gPV
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 20 kA
Stała czasowa L/R: 2 ms
Straty mocy Pd: 32 W
Całka Joule’a przedłukowa (A2s): 5 950
Całka Joule’a wyłączania (A2s): 20 750
Normy: IEC 60269-6
Zastosowanie: Do zabezpieczania obwodów prądu stałego.

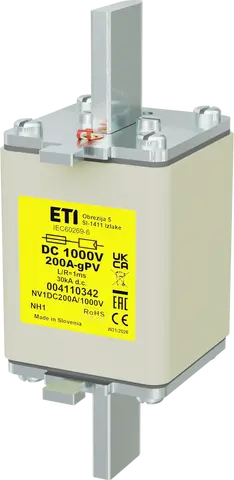

NH1 gPV 200A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH1
Prąd znamionowy: 200 A
Charakterystyka: gPV
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 30 kA
Stała czasowa L/R: 1 ms
Straty mocy (0,7xIn): 11
Straty mocy Pd: 27 W
Całka Joule’a przedłukowa (A2s): 4 400
Całka Joule’a wyłączania (A2s): 29 000
Normy: IEC 60269-6
Zastosowanie: Do zabezpieczania obwodów prądu stałego.

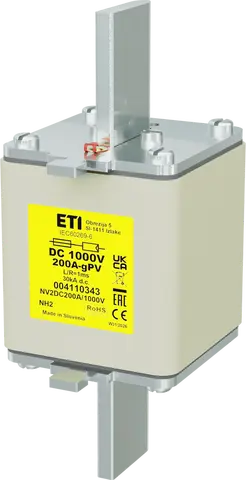

NH2 gPV 200A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH2
Prąd znamionowy: 200 A
Charakterystyka: gPV
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 30 kA
Stała czasowa L/R: 1 ms
Straty mocy (0,7xIn): 11
Straty mocy Pd: 26 W
Całka Joule’a przedłukowa (A2s): 4 400
Całka Joule’a wyłączania (A2s): 29 000
Normy: IEC 60269-6
Zastosowanie: Do zabezpieczania obwodów prądu stałego.

NH2 gPV 250A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH2
Prąd znamionowy: 250 A
Charakterystyka: gPV
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 30 kA
Stała czasowa L/R: 1 ms
Straty mocy (0,7xIn): 15
Straty mocy Pd: 36 W
Całka Joule’a przedłukowa (A2s): 6 000
Całka Joule’a wyłączania (A2s): 38 000
Normy: IEC 60269-6
Zastosowanie: Do zabezpieczania obwodów prądu stałego.

NH3 gPV 160A/1000V DC

Nazwa: Wkładka topikowa
Typ: NH
Wielkość: NH3
Prąd znamionowy: 160 A
Charakterystyka: gPV
Wskaźnik: Wskaźnik górny
Napięcie znamionowe DC: 1 000 V
Zwarciowa zdolność wyłączania DC: 30 kA
Stała czasowa L/R: 1 ms
Straty mocy (0,7xIn): 15
Straty mocy Pd: 38 W
Całka Joule’a przedłukowa (A2s): 5 000
Całka Joule’a wyłączania (A2s): 10 000
Normy: IEC 60269-6
Zastosowanie: Do zabezpieczania obwodów prądu stałego.
