004110451

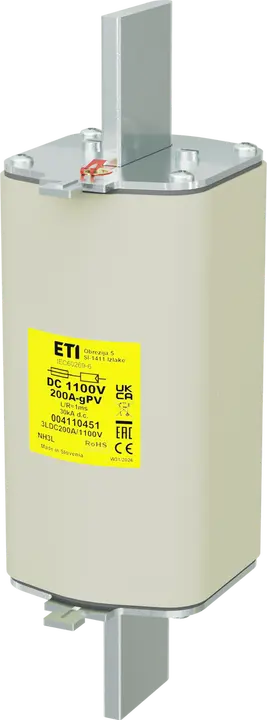

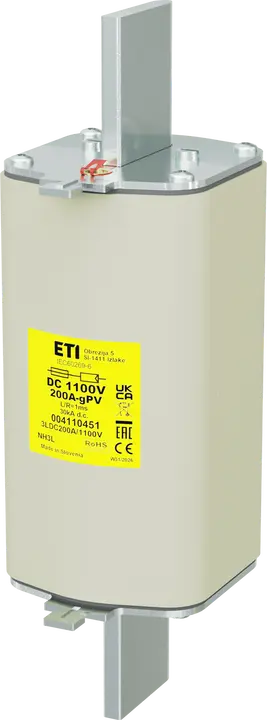

NH3L gPV 200A/1100V DC Wkładka topikowa
- Numer katalogowy:
- 004110451
- Typ:
- NH
- Wielkość:
- NH3L
- Prąd znamionowy:
- 200 A
- Charakterystyka:
- gPV
- Wskaźnik:
- Wskaźnik górny
- Napięcie znamionowe DC:
- 1100 V
- Zwarciowa zdolność wyłączania DC:
- 10 kA
- Stała czasowa L/R:
- 5 ms
- Straty mocy (0,7xIn):
- 17 W
- Straty mocy Pd:
- 41 W
- Całka Joule’a przedłukowa (A2s):
- 40 000
- Całka Joule’a wyłączania (A2s):
- 59 000
- Normy:
- IEC 60269-6
- Zastosowanie:
- Do zabezpieczania obwodów prądu stałego.
21 Logistyka
Produkt
- Waga netto
- 1 500 g
- Szerokość
- 65 mm
- Wysokość
- 209 mm
- Głębokość
- 83,6 mm
- Jednostka miary magazynowej
- pcs
Podstawowe opakowanie
- Ilość w opakowaniu podstawowym
- 1 pcs
- Kod EAN opakowania podstawowego
- 3838895569534
- Waga opakowania podstawowego
- 1,56 kg
- Wysokość opakowania podstawowego
- 0,077 m
- Szerokość opakowania podstawowego
- 0,224 m
- Głębokość opakowania podstawowego
- 0,102 m
- Objętość opakowania podstawowego
- 0,002 m³
Opakowanie transportowe
- Ilość w opakowaniu transportowym
- 9 pcs
- Kod EAN opakowania transportowego
- 3838895569541
- Waga opakowania transportowego
- 14,39 kg
- Wysokość opakowania transportowego
- 0,255 m
- Szerokość opakowania transportowego
- 0,295 m
- Głębokość opakowania transportowego
- 0,235 m
- Objętość opakowania transportowego
- 0,018 m³
- Ilość na palecie
- 468 pcs
- Kod taryfy celnej
- 85351000
8 ETIM
- Voltage type
- DC
- Fuse construction type according to IEC 60269
- 3L
- Power loss at rated current
- 41 W
- Rated switching capacity DC
- 10 kA
- Type of fuse status indicator
- Top fuse status indicator
- Rated current
- 200 A
- Rated voltage DC
- 1 100
- Utilization category
- gPV (photovoltaic protection)
Klasyfikacja ETIM – wersja 9.0
