004110378

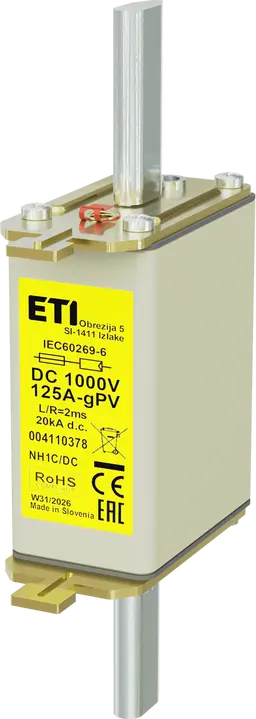

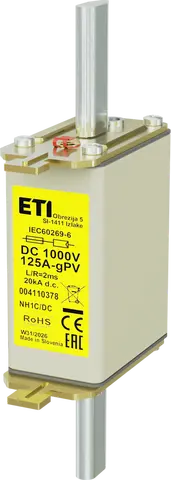

NH1C gPV 125A/1000V DC Wkładka topikowa

Numer katalogowy:: 004110378
Typ:: NH
Wielkość:: NH1C
Prąd znamionowy:: 125 A
Charakterystyka:: gPV
Wskaźnik:: Wskaźnik górny
Napięcie znamionowe DC:: 1000 V
Zwarciowa zdolność wyłączania DC:: 20 kA
Stała czasowa L/R:: 2 ms
Straty mocy Pd:: 22 W
Całka Joule’a przedłukowa (A2s):: 2 800
Całka Joule’a wyłączania (A2s):: 11 340
Normy:: IEC 60269-6
Zastosowanie:: Do zabezpieczania obwodów prądu stałego.

Akcesoria

Produkt

Jednostkowy kod EAN: 3838895758143
Waga netto: 300 g
Szerokość: 29 mm
Wysokość: 136 mm
Głębokość: 64,5 mm
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 3 pcs
Kod EAN opakowania podstawowego: 3838895474975
Waga opakowania podstawowego: 0,935 kg
Wysokość opakowania podstawowego: 0,066 m
Szerokość opakowania podstawowego: 0,093 m
Głębokość opakowania podstawowego: 0,138 m
Objętość opakowania podstawowego: 0,001 m³

Opakowanie transportowe

Ilość w opakowaniu transportowym: 45 pcs
Kod EAN opakowania transportowego: 3838895565673
Waga opakowania transportowego: 14,369 kg
Wysokość opakowania transportowego: 0,255 m
Szerokość opakowania transportowego: 0,295 m
Głębokość opakowania transportowego: 0,235 m
Objętość opakowania transportowego: 0,018 m³
Ilość na palecie: 2 340 pcs
Kod taryfy celnej: 85361090

Rated switching capacity AC: 20 kA
Voltage type: DC
Fuse construction type according to IEC 60269: NH1C
Rated voltage AC: 1 000 V
Power loss at rated current: 22 W
Rated switching capacity DC: 20 kA
Type of fuse status indicator: Top fuse status indicator
Rated current: 125 A
Rated voltage DC: 1 000
Utilization category: gPV (photovoltaic protection)

Klasyfikacja ETIM – wersja 9.0
