004110307
Przestarzały

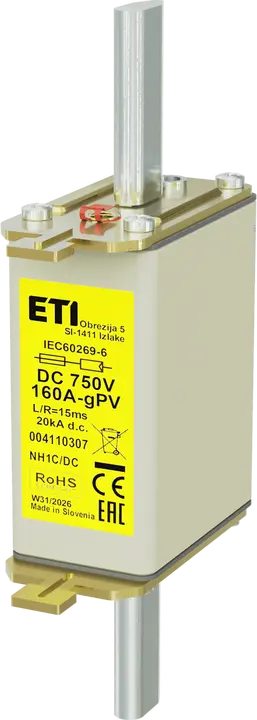

*NH1C gPV 160A/750V DC Wkładka topikowa
- Numer katalogowy:
- 004110307
- Typ:
- NH
- Wielkość:
- NH1C
- Prąd znamionowy:
- 160 A
- Charakterystyka:
- gPV
- Wskaźnik:
- Wskaźnik górny
- Napięcie znamionowe DC:
- 750 V
- Zwarciowa zdolność wyłączania DC:
- 20 kA
- Stała czasowa L/R:
- 15 ms
- Straty mocy Pd:
- 32 W
- Całka Joule’a przedłukowa (A2s):
- 13 060
- Całka Joule’a wyłączania (A2s):
- 27 220
- Normy:
- IEC 60269-6
- Zastosowanie:
- Do zabezpieczania obwodów prądu stałego.
22 Logistyka
Produkt
- Jednostkowy kod EAN
- 3838895757733
- Waga netto
- 300 g
- Szerokość
- 29 mm
- Wysokość
- 136 mm
- Głębokość
- 64,5 mm
- Jednostka miary magazynowej
- pcs
Podstawowe opakowanie
- Ilość w opakowaniu podstawowym
- 3 pcs
- Kod EAN opakowania podstawowego
- 3838895448006
- Waga opakowania podstawowego
- 0,935 kg
- Wysokość opakowania podstawowego
- 0,066 m
- Szerokość opakowania podstawowego
- 0,093 m
- Głębokość opakowania podstawowego
- 0,138 m
- Objętość opakowania podstawowego
- 0,001 m³
Opakowanie transportowe
- Ilość w opakowaniu transportowym
- 45 pcs
- Kod EAN opakowania transportowego
- 3838895565505
- Waga opakowania transportowego
- 14,369 kg
- Wysokość opakowania transportowego
- 0,255 m
- Szerokość opakowania transportowego
- 0,295 m
- Głębokość opakowania transportowego
- 0,235 m
- Objętość opakowania transportowego
- 0,018 m³
- Ilość na palecie
- 2 340 pcs
- Kod taryfy celnej
- 85361090
8 ETIM
- Voltage type
- DC
- Fuse construction type according to IEC 60269
- NH1C
- Power loss at rated current
- 32 W
- Rated switching capacity DC
- 20 kA
- Type of fuse status indicator
- Top fuse status indicator
- Rated current
- 160 A
- Rated voltage DC
- 750
- Utilization category
- gPV (photovoltaic protection)
Klasyfikacja ETIM – wersja 9.0
