Bloki rozdzielcze na szynę DIN EDB zapewniają bezpieczne i uporządkowane rozwiązanie do podłączania oraz rozdziału energii elektrycznej w instalacjach niskiego napięcia. Bloki te są przeznaczone do montażu na standardowych szynach DIN, zapewniając kompatybilność z różnymi obudowami i rozdzielnicami elektrycznymi. Charakteryzują się solidną konstrukcją i oferują liczne zalety w zakresie wydajnego oraz niezawodnego rozdziału energii.

001102441

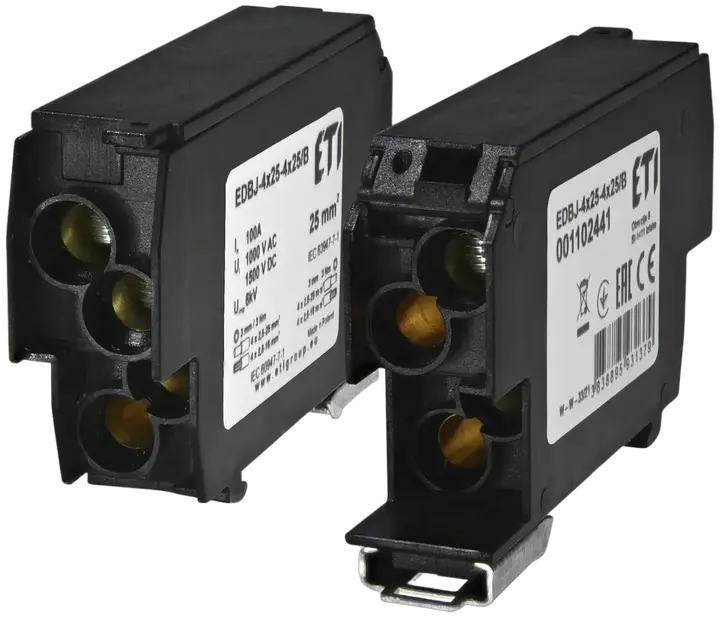

Obraz EDBJ-4x25-4x25/B

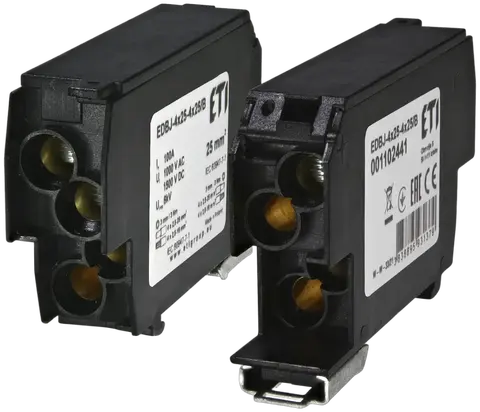

EDBJ-4x25-4x25/B Blok rozdzielczy

Numer katalogowy:: 001102441
Sposób montażu:: TH 35
Prąd znamionowy:: 100 A
Napięcie znamionowe AC:: 415 V
Napięcie znamionowe DC:: 415 V
Znamionowe napięcie izolacji:: 1 000 V
Prąd zwarciowy:: 10 kA
Wysokość:: 80,3 mm
Szerokość:: 17,8 mm
Głębokość:: 50 mm
Znamionowy przekrój poprzeczny:: 2.5-25 mm²
Matriał obudowy:: PC/ABS
Materiał zacisku:: MO-58
Temperatura pracy:: -30-80 °C

Produkt

Jednostkowy kod EAN: 3838895931379
Waga netto: 0,125 kg
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 10 pcs
Kod EAN opakowania podstawowego: 3838400166272
Waga opakowania podstawowego: 1,31 kg
Wysokość opakowania podstawowego: 89 mm
Szerokość opakowania podstawowego: 182 mm
Głębokość opakowania podstawowego: 52 mm
Objętość opakowania podstawowego: 0,842 dm³

Opakowanie transportowe

Ilość w opakowaniu transportowym: 240 pcs
Kod EAN opakowania transportowego: 3838895931270
Waga opakowania transportowego: 30 kg
Wysokość opakowania transportowego: 280 mm
Szerokość opakowania transportowego: 210 mm
Głębokość opakowania transportowego: 340 mm
Objętość opakowania transportowego: 19,992 dm³
Ilość na palecie: 4 800 pcs
Kod taryfy celnej: 85369010

Width: 17,8 mm
Material insulation body: Thermoplastic
Rated current In: 100 A
Mounting method: Other
Number of poles: 1
Number of clamp positions per pole: 8
Depth: 50 mm
Rated voltage: 415 V
Colour: Black
Height: 80,3 mm
Inflammability class of insulation material according to with UL94: V0
Operating temperature(Min): -30 °C
Operating temperature(Max): 80 °C

Klasyfikacja ETIM – wersja 9.0
