Bloki rozdzielcze na szynę DIN EDB zapewniają bezpieczne i uporządkowane rozwiązanie do podłączania oraz rozdziału energii elektrycznej w instalacjach niskiego napięcia. Bloki te są przeznaczone do montażu na standardowych szynach DIN, zapewniając kompatybilność z różnymi obudowami i rozdzielnicami elektrycznymi. Charakteryzują się solidną konstrukcją i oferują liczne zalety w zakresie wydajnego oraz niezawodnego rozdziału energii.

001102310

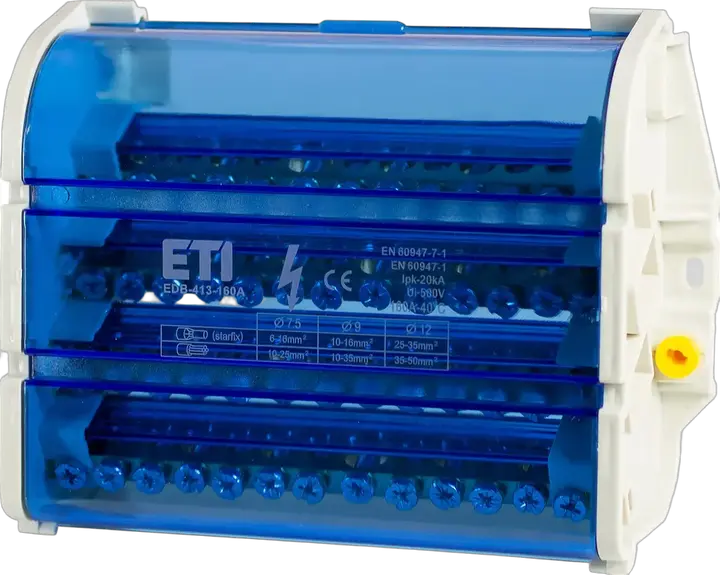

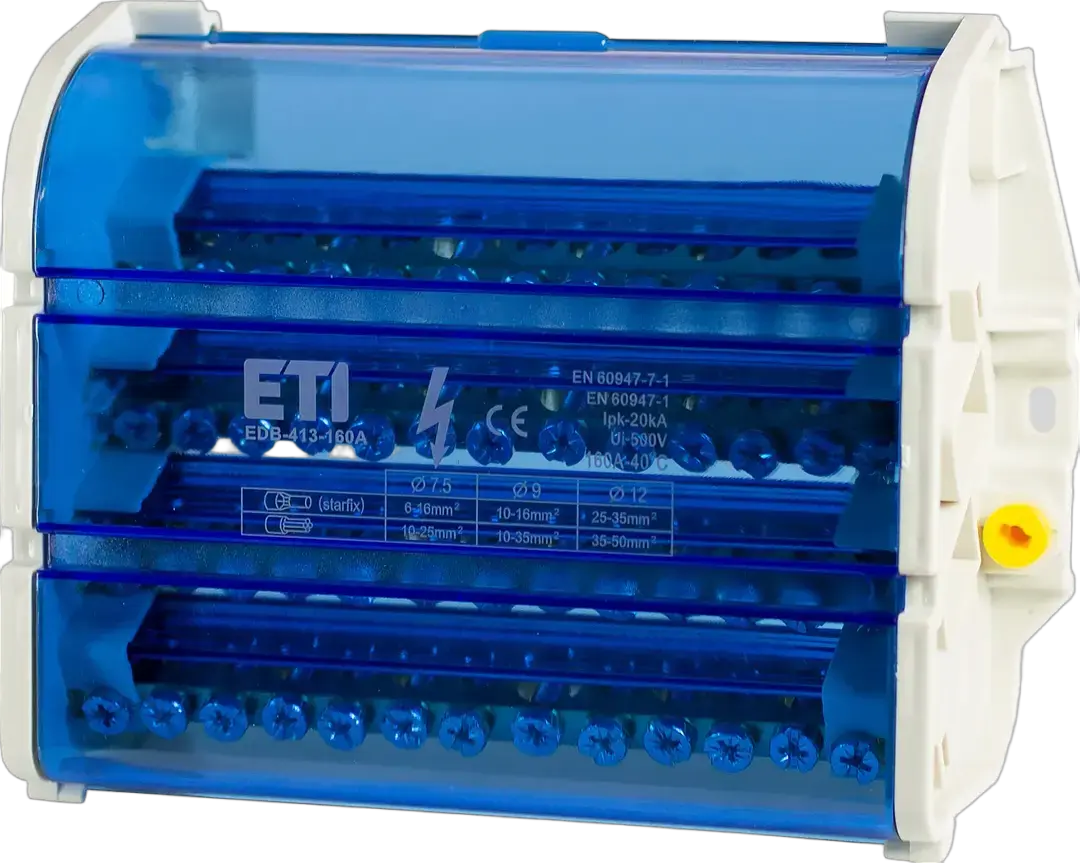

Obraz EDB-413-160A

EDB-413-160A Blok rozdzielczy

Numer katalogowy:: 001102310
Sposób montażu:: TH 35
Prąd znamionowy:: 160 A
Napięcie znamionowe AC:: 400 V
Napięcie znamionowe DC:: 400 V
Znamionowe napięcie izolacji:: 500 V
Prąd zwarciowy:: 20 kA
Ilość zacisków:: 4x13
Wysokość:: 73 mm
Szerokość:: 180 mm
Głębokość:: 138 mm
Znamionowy przekrój poprzeczny:: 6-35 mm²
Matriał obudowy:: PA
Materiał zacisku:: MO-57
Temperatura pracy:: -30-85 °C

Produkt

Waga netto: 0,7 kg
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 1 pcs
Kod EAN opakowania podstawowego: 3838400000309
Waga opakowania podstawowego: 0,9 kg
Objętość opakowania podstawowego: 1,8 dm³

Opakowanie transportowe

Ilość w opakowaniu transportowym: 20 pcs
Kod EAN opakowania transportowego: 3838400000316
Waga opakowania transportowego: 18 kg
Objętość opakowania transportowego: 55,1 dm³
Ilość na palecie: 400 pcs
Kod taryfy celnej: 85369010

Width: 138 mm
Transparent: Tak
Rated current In: 160 A
Mounting method: Other
Type of electrical connection 1: Screw connection
Number of poles: 4
Number of clamp positions per pole: 13
Depth: 138 mm
Rated voltage: 400 V
Colour: Other
Height: 73 mm
Connectable conductor cross section fine-strand with cable end sleeve(Min): 6 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 10 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 50 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Max): 35 mm²

Klasyfikacja ETIM – wersja 9.0
