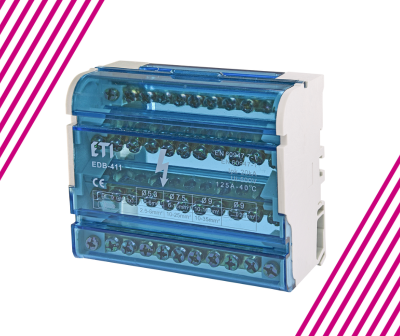

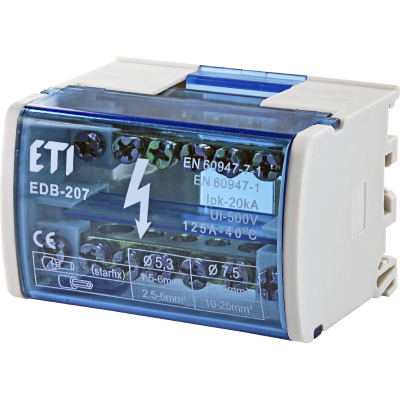

Bloki rozdzielcze

Bloki rozdzielcze na szynę DIN EDB zapewniają bezpieczne i uporządkowane rozwiązanie do podłączania oraz rozdziału energii elektrycznej w instalacjach niskiego napięcia. Bloki te są przeznaczone do montażu na standardowych szynach DIN, zapewniając kompatybilność z różnymi obudowami i rozdzielnicami elektrycznymi. Charakteryzują się solidną konstrukcją i oferują liczne zalety w zakresie wydajnego oraz niezawodnego rozdziału energii.

• Oznaczenie serii EDB-xyy:
  • x: oznacza liczbę biegunów (2 lub 4)
  • yy: oznacza liczbę zacisków na biegun, w zakresie od 07 do 15

• Dane techniczne:
  • Prąd znamionowy (In): 125 A dla wszystkich modeli
  • Zdolność wytrzymywania zwarć (Icc): 20 kA
  • Zgodność z normami: EN 60947-1, EN 60947-7-1
  • Stopień ochrony: IP20 przy zamkniętej pokrywie
  • Przekrój przewodów:
    • Ø 5,3: 1,5–6 mm² (z tulejką) oraz 2,5–6 mm² (bez tulejki)
    • Ø 7,5: 6–16 mm² (z tulejką) oraz 10–25 mm² (bez tulejki)
    • Ø 9: 10–16 mm² (z tulejką) oraz 10–35 mm² (bez tulejki)

• Zastosowania:
  • Prawidłowe i przejrzyste połączenia kablowe: Doskonale nadają się do zapewnienia przejrzystych i bezpiecznych połączeń kabli w rozdzielnicach niskiego napięcia.

• Konstrukcja i materiały:
  • Bloki rozdzielcze EDB zostały starannie zaprojektowane z wykorzystaniem wysokiej jakości materiałów w celu zapewnienia optymalnej wydajności i trwałości.
  • Mosiężne zaciski śrubowe: Dwupoziomowe zaciski śrubowe wykonane są z mosiądzu, znanego z doskonałej przewodności i odporności na korozję.
  • Obudowa z materiału samogasnącego: Obudowa wykonana jest z materiału samogasnącego, zapewniającego bezpieczeństwo w przypadku awarii elektrycznych.
  • Pokrywa i separator z poliwęglanu: Przezroczysta pokrywa i separator z poliwęglanu zapewniają zarówno ochronę, jak i widoczność, ułatwiając kontrolę i konserwację.
