001102435

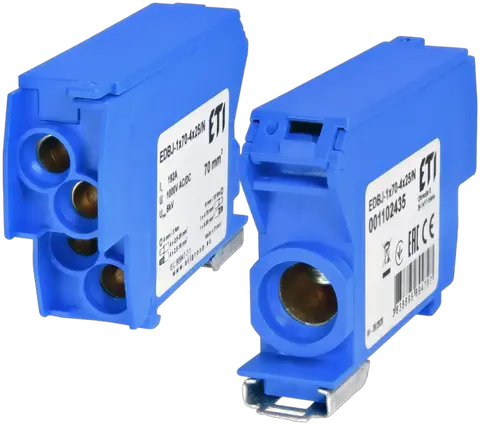

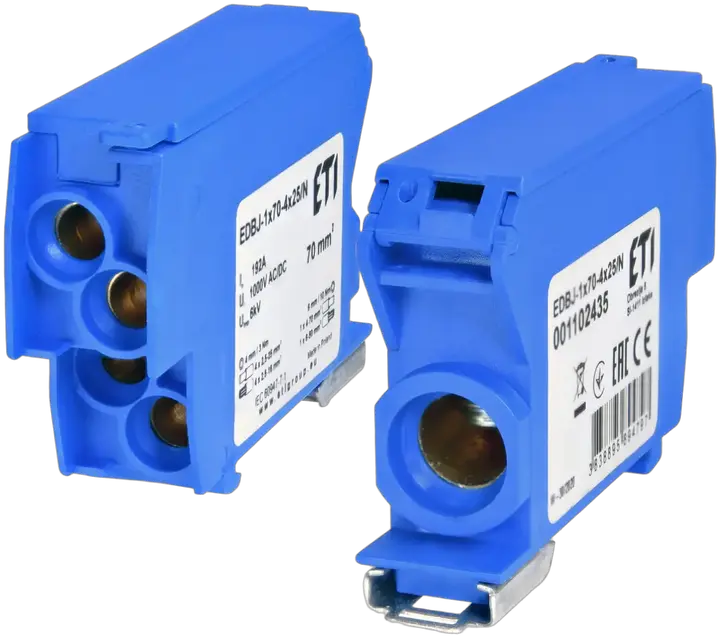

EDBJ-1x70-4x25/N Blok rozdzielczy
- Numer katalogowy:
- 001102435
- Funkcja:
- Razdelilni blok
- Sposób montażu:
- TH 35
- Prąd znamionowy:
- 192 A
- Napięcie znamionowe AC:
- 415 V
- Napięcie znamionowe DC:
- 415 V
- Znamionowe napięcie izolacji:
- 1 000 V
- Prąd zwarciowy:
- 10 kA
- Wysokość:
- 79,5 mm
- Szerokość:
- 17,8 mm
- Głębokość:
- 50 mm
- Znamionowy przekrój poprzeczny:
- 2.5-70 mm²
- Matriał obudowy:
- PC/ABS
- Materiał zacisku:
- MO-58
- Temperatura pracy:
- -30-80 °C
5 Dokumenty
22 Logistyka
Produkt
- Jednostkowy kod EAN
- 3838895894797
- Waga netto
- 0,117 kg
- Szerokość
- 17,8 mm
- Wysokość
- 81 mm
- Głębokość
- 50,35 mm
- Jednostka miary magazynowej
- pcs
Podstawowe opakowanie
- Ilość w opakowaniu podstawowym
- 10 pcs
- Kod EAN opakowania podstawowego
- 3838400166241
- Waga opakowania podstawowego
- 1,16 kg
- Wysokość opakowania podstawowego
- 83 mm
- Szerokość opakowania podstawowego
- 182 mm
- Głębokość opakowania podstawowego
- 52 mm
- Objętość opakowania podstawowego
- 0,786 dm³
Opakowanie transportowe
- Ilość w opakowaniu transportowym
- 240 pcs
- Kod EAN opakowania transportowego
- 3838895894780
- Waga opakowania transportowego
- 28,08 kg
- Wysokość opakowania transportowego
- 280 mm
- Szerokość opakowania transportowego
- 210 mm
- Głębokość opakowania transportowego
- 340 mm
- Objętość opakowania transportowego
- 19,992 dm³
- Ilość na palecie
- 5 040 pcs
- Kod taryfy celnej
- 85369010
15 ETIM
- Width
- 17,8 mm
- Material insulation body
- Thermoplastic
- Rated current In
- 192 A
- Mounting method
- Other
- Number of poles
- 1
- Number of clamp positions per pole
- 5
- Depth
- 50 mm
- Rated voltage
- 415 V
- Colour
- Blue
- Height
- 79,5 mm
- Inflammability class of insulation material according to with UL94
- V0
- Connectable conductor cross section solid-core(Min)
- 4 mm²
- Operating temperature(Min)
- -30 °C
- Connectable conductor cross section solid-core(Max)
- 70 mm²
- Operating temperature(Max)
- 80 °C
Klasyfikacja ETIM – wersja 9.0
2 Diagramy
1 Oprogramowanie i sterowniki
Oprogramowanie jest dostarczane bez jakichkolwiek gwarancji. Autor nie jest zobowiązany do zapewniania wsparcia, serwisu, poprawek lub aktualizacji darmowych programów lub sterowników.
26 Tagi
001102435Blok rozdzielczyEDBJ-1x70-4x25/NETIBOXBloki rozdzielczeDin rail distribution blocks EDBJDin rail distribution blocks EDBJDin rail distribution blocks EDBJDin rail distribution blocks EDBJProduktyRozdzielnice, obudowy, elementy wyposażeniaBloki rozdzielczeWysokość: 79.5 mmMateriał zacisku: MO-58Głębokość: 50 mmTemperatura pracy: -30 °C-80 °CPrąd zwarciowy: 10 kA/10 kAZnamionowe napięcie izolacji: 1000 VZnamionowy przekrój poprzeczny: 2.5 mm²-70 mm²Napięcie znamionowe AC: 415 V/415 VSposób montażu: TH 35Napięcie znamionowe DC: 415 V/415 VSzerokość: 17.8 mmPrąd znamionowy: 192 A/192 AMatriał obudowy: PC/ABSBlok rozdzielczy TOWAR Sposób montażu: TH 35 Prąd znamionowy: 192 A/192 A Prąd zwarciowy: 10 kA/10 kA Wysokość: 79.5 mm Szerokość: 17.8 mm Głębokość: 50 mm Znamionowy przekrój poprzeczny: 2.5 mm²-70 mm²
