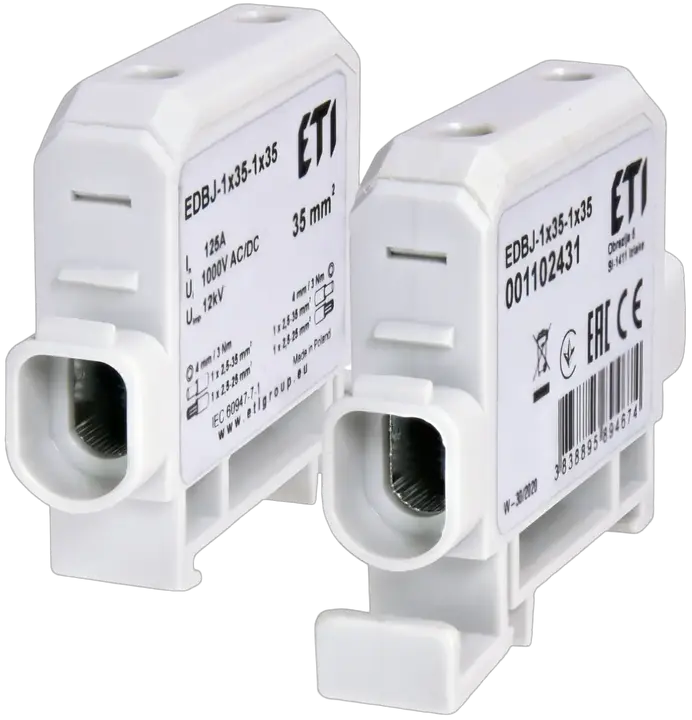

EDBJ-1x35-1x35 Zaciski

Numer katalogowy:: 001102431
Funkcja:: Distribution block
Sposób montażu:: TH 35
Prąd znamionowy:: 125 A
Napięcie znamionowe AC:: 415 V
Napięcie znamionowe DC:: 415 V
Znamionowe napięcie izolacji:: 1 000 V
Prąd zwarciowy:: 4.2 kA
Wysokość:: 58,7 mm
Szerokość:: 13,2 mm
Głębokość:: 48,5 mm
Znamionowy przekrój poprzeczny:: 2.5-35 mm²
Matriał obudowy:: PA6.6
Materiał zacisku:: Al6060+Sn
Temperatura pracy:: -30-80 °C

Produkt

Jednostkowy kod EAN: 3838895894674
Waga netto: 0,027 kg
Szerokość: 13,2 mm
Wysokość: 61,4 mm
Głębokość: 48,81 mm
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 10 pcs
Kod EAN opakowania podstawowego: 3838400166203
Waga opakowania podstawowego: 0,27 kg
Wysokość opakowania podstawowego: 66 mm
Szerokość opakowania podstawowego: 139 mm
Głębokość opakowania podstawowego: 52 mm
Objętość opakowania podstawowego: 0,477 dm³

Opakowanie transportowe

Ilość w opakowaniu transportowym: 300 pcs
Kod EAN opakowania transportowego: 3838895894667
Waga opakowania transportowego: 8,1 kg
Wysokość opakowania transportowego: 280 mm
Szerokość opakowania transportowego: 210 mm
Głębokość opakowania transportowego: 340 mm
Objętość opakowania transportowego: 19,992 dm³
Ilość na palecie: 9 600 pcs
Kod taryfy celnej: 85369010

Width: 13,2 mm
Material insulation body: Thermoplastic
Rated current In: 125 A
Mounting method: Other
Type of electrical connection 1: Clip connection
Number of poles: 1
Number of clamp positions per pole: 2
Depth: 48,5 mm
Rated voltage: 415 V
Colour: Grey
Height: 58,7 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 2,5 mm²
Operating temperature(Min): -30 °C
Connectable conductor cross section solid-core(Max): 35 mm²
Operating temperature(Max): 80 °C

Klasyfikacja ETIM – wersja 9.0
