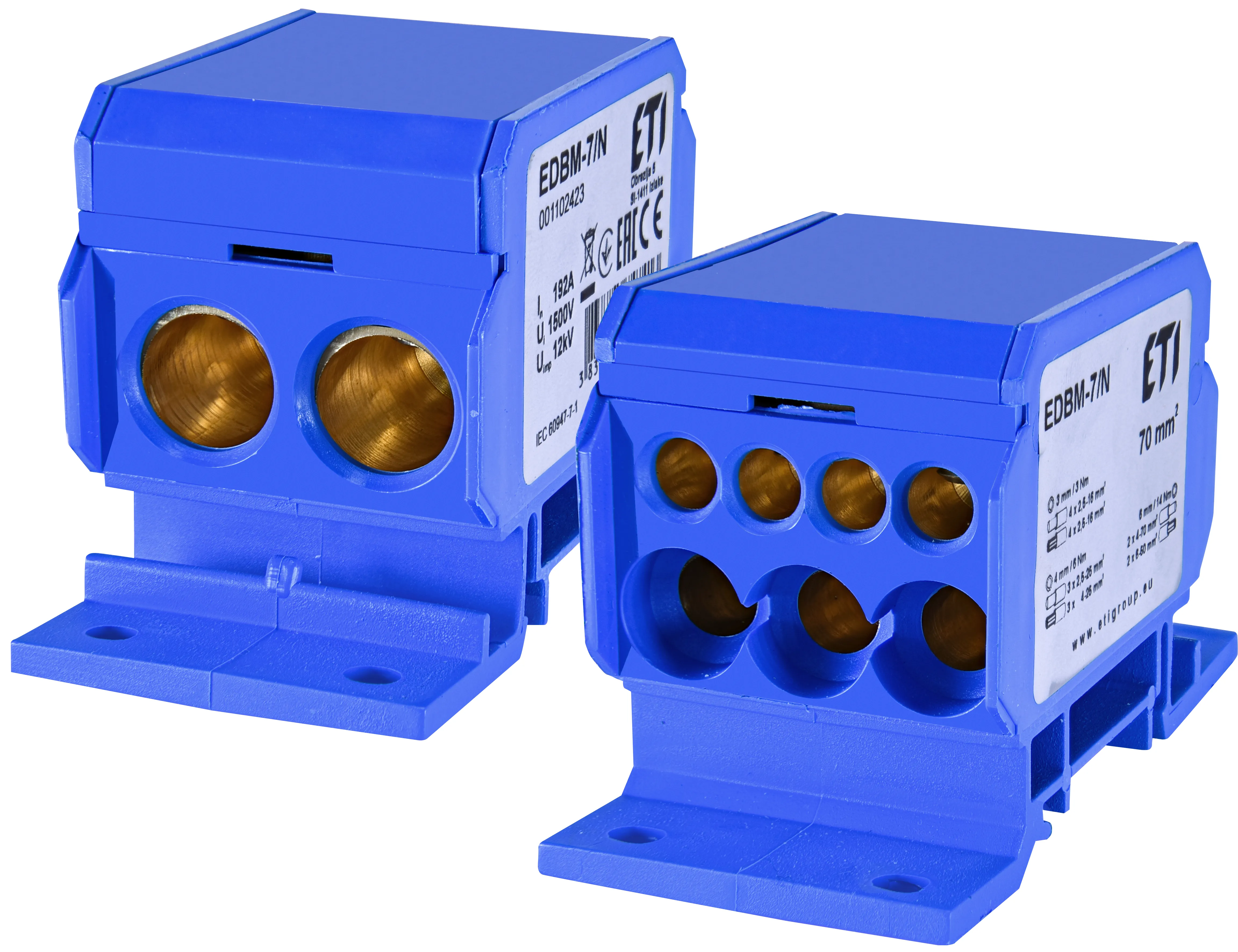

Blok rozdzielczy EDBM-7/N 001102423

Specyfikacje

Numer katalogowy:
001102423
Opis:
EDBM-7/N
Nazwa klasy:
Blok rozdzielczy
Prąd znamionowy (A):
192
Napięcie znamionowe (V):
1500
Znamionowe napięcie izolacji (V):
1500
Prąd zwarciowy (kA):
12
Ilość zacisków:
9
Wysokość (mm):
44
Szerokość (mm):
40
Głębokość (mm):
80
Montaż:
szyna TH35/płyta
Znamionowy przekrój poprzeczny:
2 x 4-70 mm2 + 3 x 2,5-25 mm2 + 4 x 2,5-16 mm2
Matriał obudowy:
PA6 GF25
Materiał zacisku:
MO-58

Dokumenty

Produkt

Kod EAN produktu
3838895747413
Waga produktu
0.225  kg
Taryfa celna
85369010

Opakowanie podstawowe

Ilość
5
EAN
3838895747390
Waga
1.16  kg

Opakowanie transportowe

Ilość
100
EAN
3838895747406
Waga
23.2  kg
Ilość na palecie
3000
Klasyfikacja
EC001284
Nazwa klasy
Listwa zaciskowa jedno i wielobiegunowa
Prąd znamionowy
192
Głębokość wbudowania
80
Wysokość
44
Szerokość
40
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
12
Przekrój przyłączanego przewodu jednodrutowego
4…70mm²
Przekrój przyłączanego przewodu wielożyłowego
6…50mm²
Prąd znamionowy In
192A
Napięcie znamionowe
1500V
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Pozycja połączenia
Z góry / u góry
Liczba biegunów
1
Liczba zacisków na biegun
9
Sposób montażu
Inne
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Zakres temperatur pracy
-25…80°C
Szerokość / rozmiar rastra
40mm
Wysokość przy najniższym sposobie montażu
50mm
Długość
80mm
Kolor
Niebieski
Klasyfikacja ETIM - wersja 7.0
