001102403

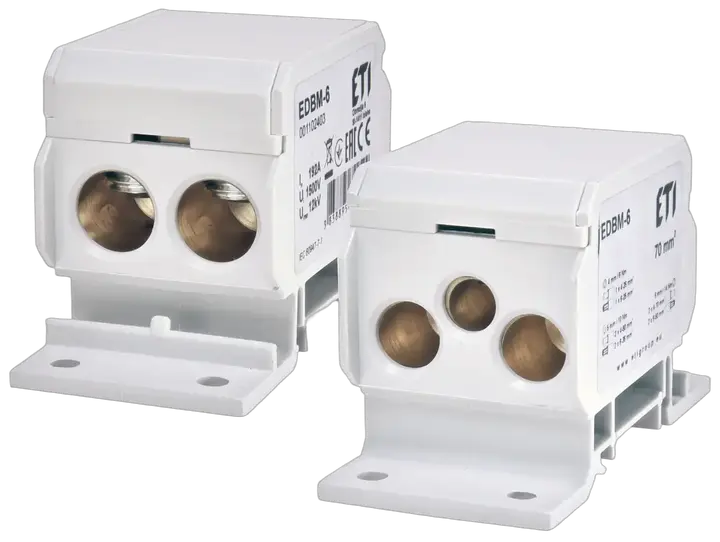

EDBM-6 Blok rozdzielczy
- Numer katalogowy:
- 001102403
- Typ akcesoriów:
- EDB DIN rail distribution blocks
- Grupa katalogowa:
- Bloki rozdzielcze EDB
- Podgrupa wyrobów:
- EDBM DIN rail distribution blocks
- Maks. możliwy przekrój poprzeczny:
- 70 mm²
- Źródło:
- L
- Sposób montażu:
- TH 35
- Prąd znamionowy:
- 192 A
- Napięcie znamionowe AC:
- 1500 V
- Napięcie znamionowe DC:
- 1500 V
- Znamionowe napięcie izolacji:
- 1 500 V
- Prąd zwarciowy:
- 12 kA
- Wysokość:
- 44 mm
- Szerokość:
- 40 mm
- Głębokość:
- 80 mm
- Znamionowy przekrój poprzeczny:
- 4-70 mm²
- Matriał obudowy:
- PA6 GF25
- Materiał zacisku:
- MO-58
5 Dokumenty
16 Logistyka
Produkt
- Jednostkowy kod EAN
- 3838895742524
- Waga netto
- 0,23 kg
- Szerokość
- 40 mm
- Wysokość
- 79 mm
- Głębokość
- 50,6 mm
- Jednostka miary magazynowej
- pcs
Podstawowe opakowanie
- Ilość w opakowaniu podstawowym
- 5 pcs
- Kod EAN opakowania podstawowego
- 3838895733942
- Waga opakowania podstawowego
- 1,16 kg
- Objętość opakowania podstawowego
- 1,04 dm³
Opakowanie transportowe
- Ilość w opakowaniu transportowym
- 100 pcs
- Kod EAN opakowania transportowego
- 3838895733959
- Waga opakowania transportowego
- 23,2 kg
- Objętość opakowania transportowego
- 20,8 dm³
- Ilość na palecie
- 3 000 pcs
- Kod taryfy celnej
- 85369010
17 ETIM
- Width
- 40 mm
- Material insulation body
- Thermoplastic
- Rated current In
- 192 A
- Mounting method
- Other
- Type of electrical connection 1
- Screw connection
- Number of poles
- 1
- Number of clamp positions per pole
- 5
- Depth
- 80 mm
- Rated voltage
- 1 500 V
- Colour
- Grey
- Height
- 44 mm
- Connectable conductor cross section solid-core(Min)
- 4 mm²
- Connectable conductor cross section multi-wired(Min)
- 6 mm²
- Operating temperature(Min)
- -25 °C
- Connectable conductor cross section solid-core(Max)
- 70 mm²
- Connectable conductor cross section multi-wired(Max)
- 50 mm²
- Operating temperature(Max)
- 80 °C
Klasyfikacja ETIM – wersja 9.0
