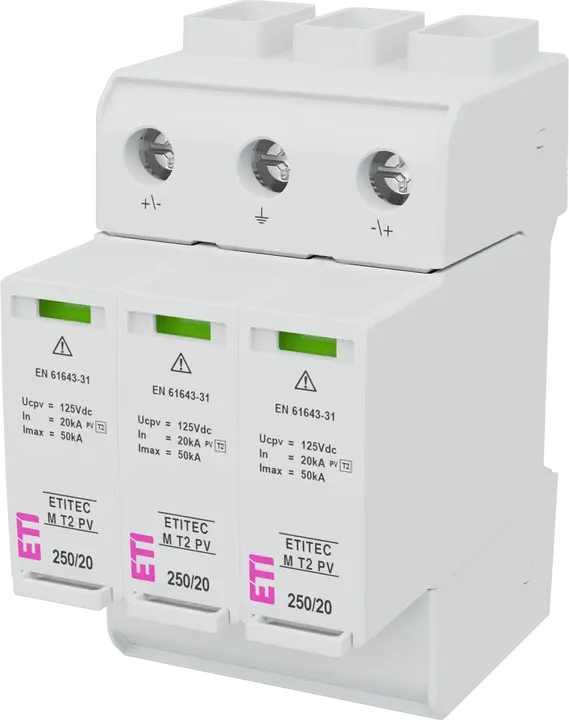

ETITEC M T2 PV 250/20 Y Ogranicznik przepięć

Numer katalogowy:: 002440732
Funkcja:: Ogranicznik przepięć
Rodzaj prądu:: DC
Przekrój przewodu przyłączeniowego, żyła pełna:: 35 mm²
Typ ogranicznika (wg EN 61643):: T2
DC Napięcie pracy trwałej Uc:: 250 V
In (8/20μs):: 20 kA
Up - Poziom ochrony:: 1 kV
Styki sygnalizacji uszkodzenia wewnętrznego (RC):: No
Prąd upływu:: Yes
System sieci:: PV
Liczba modułów:: 3
Instalacja:: Instalacje PV
Głębokość wbudowania:: 70 mm
Zastosowana technologia:: Warystorowa
Stopień ochrony IP:: IP20
Grupa katalogowa:: ETITEC M PV

Produkt

Waga netto: 0,294 kg
Szerokość: 54 mm
Wysokość: 101,2 mm
Głębokość: 77,28 mm
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 1 pcs
Kod EAN opakowania podstawowego: 3838895966210
Waga opakowania podstawowego: 0,344 kg
Wysokość opakowania podstawowego: 102 mm
Szerokość opakowania podstawowego: 65 mm
Głębokość opakowania podstawowego: 110 mm
Objętość opakowania podstawowego: 0,729 dm³

Opakowanie transportowe

Ilość w opakowaniu transportowym: 5 pcs
Kod EAN opakowania transportowego: 3838895966227
Waga opakowania transportowego: 1,801 kg
Wysokość opakowania transportowego: 109 mm
Szerokość opakowania transportowego: 352 mm
Głębokość opakowania transportowego: 115 mm
Objętość opakowania transportowego: 4,412 dm³
Ilość na palecie: 1 130 pcs
Kod taryfy celnej: 85363090

Max. conductor cross section flexible (fine-strand): 25 mm²
Max. discharge surge current (8/20): 50 kA
Number of conductors (without earthing): 2
Max. conductor cross section solid (solid, stranded): 35 mm²
Max. continuous voltage DC: 250 V
Degree of protection (IP): IP20
Mounting method: DIN rail (top hat rail) 35 mm
Construction size: 3 modular spacing
Short-circuit breaking capacity (Isccr): 11 kA
Voltage protection level: 1 kV
Max. PV-voltage: 208 V
Signalling at the device: Optical
Category type 2: Tak
Nominal discharge surge current (8/20): 20 kA
System configuration DC: Tak

Klasyfikacja ETIM – wersja 9.0
