002440518

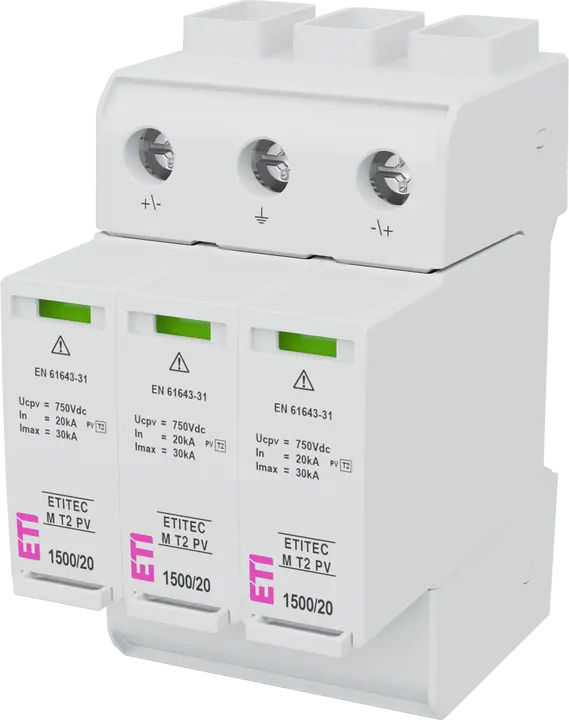

ETITEC M T2 PV 1500/20 Y RC Ogranicznik przepięć
- Numer katalogowy:
- 002440518
- Funkcja:
- Ogranicznik przepięć
- Rodzaj prądu:
- DC
- Przekrój przewodu przyłączeniowego, żyła pełna:
- 35 mm²
- Typ ogranicznika (wg EN 61643):
- T2
- DC Napięcie pracy trwałej Uc:
- 1 500 V
- In (8/20μs):
- 20 kA
- Up - Poziom ochrony:
- 5 kV
- Styki sygnalizacji uszkodzenia wewnętrznego (RC):
- Yes
- Prąd upływu:
- Yes
- System sieci:
- PV
- Liczba modułów:
- 3
- Instalacja:
- Instalacje PV
- Głębokość wbudowania:
- 70 mm
- Zastosowana technologia:
- Warystorowa
- Stopień ochrony IP:
- IP20
- Grupa katalogowa:
- ETITEC M PV
21 Logistyka
Produkt
- Waga netto
- 0,454 kg
- Szerokość
- 54 mm
- Wysokość
- 110,6 mm
- Głębokość
- 77,85 mm
- Jednostka miary magazynowej
- pcs
Podstawowe opakowanie
- Ilość w opakowaniu podstawowym
- 1 pcs
- Kod EAN opakowania podstawowego
- 3838895839477
- Waga opakowania podstawowego
- 0,434 kg
- Wysokość opakowania podstawowego
- 102 mm
- Szerokość opakowania podstawowego
- 65 mm
- Głębokość opakowania podstawowego
- 110 mm
- Objętość opakowania podstawowego
- 0,729 dm³
Opakowanie transportowe
- Ilość w opakowaniu transportowym
- 5 pcs
- Kod EAN opakowania transportowego
- 3838895839484
- Waga opakowania transportowego
- 2,251 kg
- Wysokość opakowania transportowego
- 109 mm
- Szerokość opakowania transportowego
- 352 mm
- Głębokość opakowania transportowego
- 115 mm
- Objętość opakowania transportowego
- 4,412 dm³
- Ilość na palecie
- 1 130 pcs
- Kod taryfy celnej
- 85363090
16 ETIM
- Max. conductor cross section flexible (fine-strand)
- 25 mm²
- Max. discharge surge current (8/20)
- 30 kA
- Number of conductors (without earthing)
- 2
- Max. conductor cross section solid (solid, stranded)
- 35 mm²
- Max. continuous voltage DC
- 1 500 V
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail (top hat rail) 35 mm
- Construction size
- 3 modular spacing
- Short-circuit breaking capacity (Isccr)
- 11 kA
- Voltage protection level
- 5 kV
- Max. PV-voltage
- 1 250 V
- Signalling at the device
- Optical
- Category type 2
- Tak
- With remote signalling contact
- Tak
- Nominal discharge surge current (8/20)
- 20 kA
- System configuration DC
- Tak
Klasyfikacja ETIM – wersja 9.0
