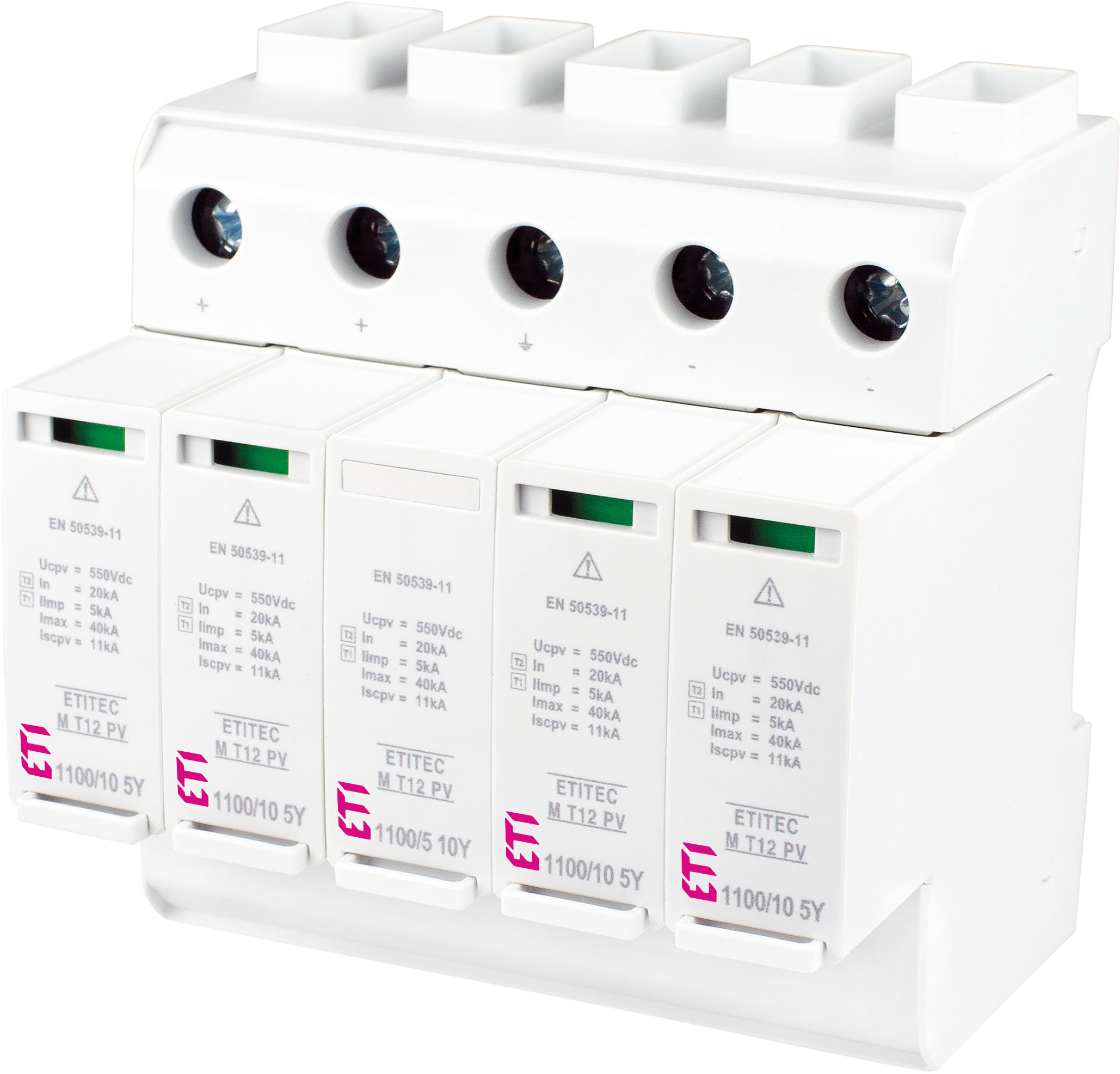

Ogranicznik przepięć ETITEC M T12 PV 1100/10 5Y RC 002440676
Specyfikacje
- Numer katalogowy:
- 002440676
- Opis:
- ETITEC M T12 PV 1100/10 5Y RC
- Opis:
- Ogranicznik przepięć
- Rodzaj prądu:
- DC
- Stosowanie IEC/VDE:
- I, II / B, C
- Funkcja:
- Ogranicznik przepięć
- Typ:
- T1, T2
- Ilość biegunów:
- 2
- Wielkość:
- 5 modules
- Stopień ochrony IP:
- IP20
- Montaż:
- Szyna montażowa DIN TH-35 mm
- Grupa katalogowa:
- ETITEC M PV
- Liczba modułów:
- 5
- Up - Poziom ochrony (kV):
- 3,8
- Prąd upływu:
- TAK
- Zastosowana technologia:
- Warystorowa
- Głębokość wbudowania (mm):
- 70
- Prąd wyładowczy Iimp (10/350μs) (kA) - 1 biegun:
- 5
- Imax(8/20μs) (kA):
- 40
- Styki sygnalizacji uszkodzenia wewnętrznego (RC):
- TRUE
- In (8/20μs) (kA):
- 20
- Znamionowy prąd wyładowczy Itotal (10/350μs) (kA) - całkowity:
- 10
- Instalacja:
- Zabezpieczenie PV
Dokumenty
Dane logistyczne
Produkt
- Taryfa celna
- 85363090
- logis_net_width
- 54 mm
- logis_net_height
- 110 mm
Opakowanie podstawowe
- Ilość
- 1
- EAN
- 3838895927341
- Waga
- 0.738 kg
Opakowanie transportowe
- Ilość
- 3
- EAN
- 3838895927358
- Waga
- 2.295 kg
- Ilość na palecie
- 540
Klasyfikacja ETIM
- Klasyfikacja
- EC001457
- Opis
- Ogranicznik przepięć Typ 1+2 (klasa B+C)
- Układ sieci DC
- Tak
- Układ sieci IT
- Nie
- Układ sieci TN
- Nie
- Układ sieci TN-C
- Nie
- Układ sieci TN-C-S
- Nie
- Układ sieci TN-S
- Nie
- Układ sieci TT
- Nie
- Inny układ sieci
- Nie
- Liczba biegunów
- 2
- Prąd udarowy (10/350 µs)
- 5
- Najwyższe napięcie trwałej pracy DC
- 1100
- Maksymalne napięcie instalacji fotowoltaicznej
- 916
- Poziom ochrony
- 3,8
- Energia właściwa (W/R)
- 6,25
- Maks. przekrój przewodu (jedno-/wielodrutowego)
- 35
- Maks. przekrój przewodu elastycznego
- 25
- Sposób montażu
- Szyna montażowa DIN TH-35 mm
- Rozmiar
- 5 modułów
- Ze stykiem sygnalizacyjnym
- Tak
- Sygnalizacja zadziałania na urządzeniu
- Optyczny
- Klasa ochronności
- Typ 1+2
- Wydmuchowy
- Nie
- Zintegrowane dobezpieczenie
- Nie
- Stopień ochrony (IP)
- IP20
ETITEC M T12 PV 1100/10 5Y RC
