002173879

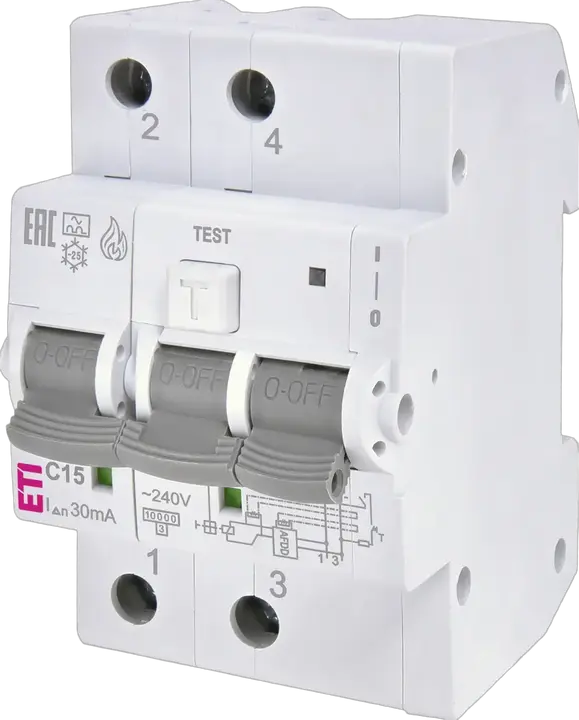

KZS-AFDD 3M2p A C15/0.03 Detektor zwarć łukowych

Numer katalogowy:: 002173879
Napięcie znamionowe AC:: 230 V
Zastosowanie:: IEC/EN 61009
Znamionowy różnicowy prąd roboczy IDn:: 0,03 A
Prąd znamionowy:: 15 A
Typ:: A
Znamionowy prąd różnicowy:: 0,03 A
Charakterystyka wyzwalania:: C
Ilość biegunów:: 2
Prąd zwarciowy:: 10 kA
Znamionowy przekrój poprzeczny:: 1-25 mm²
Normy:: IEC/EN 61009

Produkt

Waga netto: 377 g
Szerokość: 53,7 mm
Wysokość: 88,7 mm
Głębokość: 73,31 mm
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 1 pcs
Kod EAN opakowania podstawowego: 3838895869399
Waga opakowania podstawowego: 0,377 kg
Wysokość opakowania podstawowego: 0,08 m
Szerokość opakowania podstawowego: 0,095 m
Głębokość opakowania podstawowego: 0,056 m
Objętość opakowania podstawowego: 0 m³

Opakowanie transportowe

Ilość w opakowaniu transportowym: 33 pcs
Kod EAN opakowania transportowego: 3838895869412
Waga opakowania transportowego: 12,791 kg
Wysokość opakowania transportowego: 0,25 m
Szerokość opakowania transportowego: 0,235 m
Głębokość opakowania transportowego: 0,295 m
Objętość opakowania transportowego: 0,017 m³
Ilość na palecie: 1 716 pcs
Kod taryfy celnej: 85362010

Rated insulation voltage Ui: 400 V
Built-in depth: 69 mm
Leakage current type: A
Surge current capacity: 0,25 kA
Voltage type: AC
Rated impulse withstand voltage Uimp: 4 kV
Degree of protection (IP): IP20
Release characteristic: C
Over voltage category: 3
Rated fault current: 0,03 A
Number of poles (total): 2
Disconnection characteristic: Undelayed
Pollution degree: 2
Frequency: 50 Hz
Rated short-circuit breaking capacity according to EN 61009: 10 kA
Concurrently switching neutral conductor: Tak
Number of protected poles: 2
Rated voltage: 230 V
Current limiting class: 3
Rated short-circuit breaking capacity according to IEC 60947-2: 10 kA
Rated current: 15 A
Rated short-circuit breaking capacity Icn according to EN 61009-1: 10 kA
Width in number of modular spacings: 3
Ambient temperature during operating(Min): -25 °C
Connectable conductor cross section solid-core(Min): 1 mm²
Connectable conductor cross section multi-wired(Min): 1 mm²
Connectable conductor cross section solid-core(Max): 25 mm²
Connectable conductor cross section multi-wired(Max): 25 mm²
Ambient temperature during operating(Max): 40 °C

Klasyfikacja ETIM – wersja 9.0
