002173813

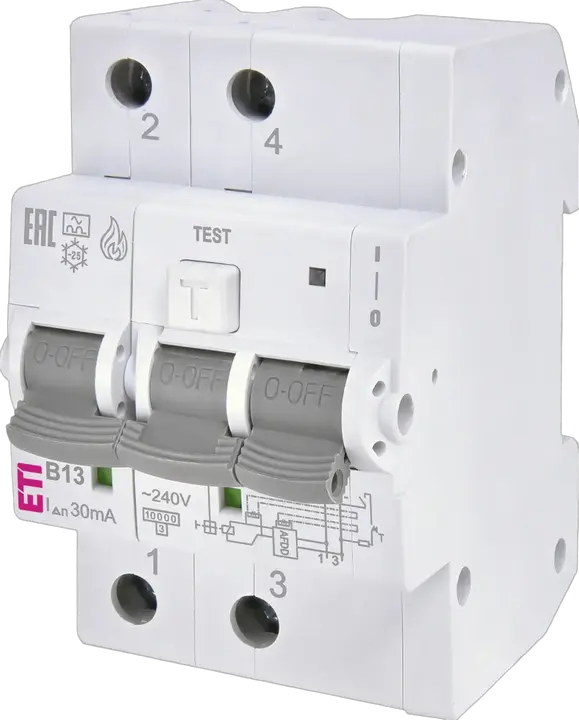

KZS-AFDD 3M2p A B13/0.03 Detektor zwarć łukowych

Numer katalogowy:: 002173813
Funkcja:: RCBO
Ochrona przeciwprzepięciowa:: Yes
Napięcie znamionowe AC:: 240 V
Grupa katalogowa:: KZS 3M2p AFDD
Sposób sygnalizacji uszkodzenia:: LED
Zastosowanie:: IEC/EN 61009-1, IEC/EN 62606
Typ podłączenia:: Uniwersalne
Znamionowy warunkowy prąd zwarciowy Inc:: 10 kA
Znamionowy różnicowy prąd roboczy IDn:: 0,03 A
Prąd znamionowy:: 13 A
Typ:: A
Znamionowy prąd różnicowy:: 0,03 A
Charakterystyka wyzwalania:: B
Ilość biegunów:: 2
Prąd zwarciowy:: 10 kA
Znamionowy przekrój poprzeczny:: 1-25 mm²
Normy:: IEC/EN 61009-1, IEC/EN 62606

Produkt

Waga netto: 377 g
Szerokość: 53,7 mm
Wysokość: 88,7 mm
Głębokość: 73,31 mm
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 1 pcs
Kod EAN opakowania podstawowego: 3838895868941
Waga opakowania podstawowego: 0,377 kg
Wysokość opakowania podstawowego: 0,08 m
Szerokość opakowania podstawowego: 0,095 m
Głębokość opakowania podstawowego: 0,056 m
Objętość opakowania podstawowego: 0 m³

Opakowanie transportowe

Ilość w opakowaniu transportowym: 33 pcs
Kod EAN opakowania transportowego: 3838895868965
Waga opakowania transportowego: 12,791 kg
Wysokość opakowania transportowego: 0,25 m
Szerokość opakowania transportowego: 0,235 m
Głębokość opakowania transportowego: 0,295 m
Objętość opakowania transportowego: 0,017 m³
Ilość na palecie: 1 716 pcs
Kod taryfy celnej: 85362010

Built-in depth: 69 mm
Leakage current type: A
Rated impulse withstand voltage Uimp: 4 kV
Degree of protection (IP): IP20
Release characteristic: B
Rated fault current: 0,03 A
Number of poles (total): 2
Frequency: 50 Hz
Rated short-circuit breaking capacity according to EN 61009: 10 kA
Number of protected poles: 2
Rated voltage: 230 V
Current limiting class: 3
Rated current: 13 A
Width in number of modular spacings: 3
Ambient temperature during operating(Min): -25 °C
Connectable conductor cross section solid-core(Min): 1 mm²
Connectable conductor cross section multi-wired(Min): 1 mm²
Connectable conductor cross section solid-core(Max): 25 mm²
Connectable conductor cross section multi-wired(Max): 25 mm²
Ambient temperature during operating(Max): 40 °C
