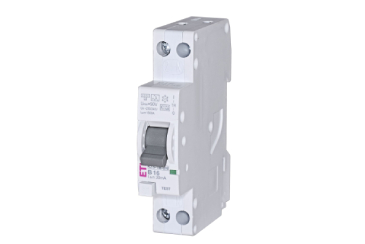

Wyłączniki różnicowoprądowe z zabezpieczeniem nadprądowym

Jednobiegunowe rozłączanie:

Rozłącza wyłącznie biegun fazowy, podczas gdy biegun neutralny pozostaje nierozłączany.

Działanie zależne od napięcia:

Pracuje przy napięciu powyżej 85 V.

Możliwość plombowania:

Zapewnia ochronę przed nieuprawnioną ingerencją.

Zwiększona ochrona:

Zapewnia lepszą ochronę zacisków przed przypadkowym dotknięciem części znajdujących się pod napięciem.

Możliwość plombowania:

Umożliwia bezpieczne zabezpieczenie w pozycji ON i OFF.

Przycisk testowy:

Umożliwia sprawdzenie prawidłowego działania funkcji różnicowoprądowej.

Wersje specjalne:

Dostępne z sygnalizacją stanu LED, charakterystyką typu B oraz funkcją AFDD.

Dwustronne zasilanie:

Umożliwia podłączenie zasilania od góry lub od dołu.

Wersje dwu- i czterobiegunowe:

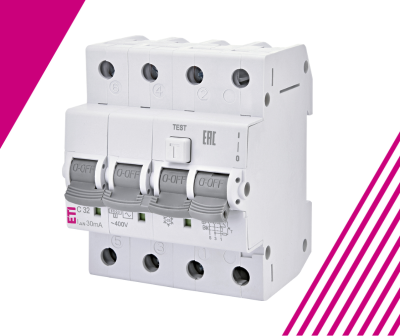

KZS-2M jest wyłącznikiem RCBO dwubiegunowym, natomiast KZS-4M jest dostępny w wykonaniach trzy- i czterobiegunowych.

Styk pomocniczy (PS KZS-2M/4M):

Umożliwia zdalną sygnalizację stanu wyłącznika RCBO.

Wyraźna sygnalizacja stanu:

Diody LED zapewniają odrębne wskazania dla przeciążenia/zwarcia, zadziałania różnicowoprądowego oraz ręcznego wyłączenia.

Wewnętrzna sygnalizacja położenia styków:

Zapewnia wizualne potwierdzenie stanu styków — otwartych lub zamkniętych.

Ochrona przeciwpożarowa:

Wykrywa i przerywa zwarcia łukowe, zapobiegając potencjalnym pożarom spowodowanym uszkodzeniami instalacji elektrycznej.

Funkcja autotestu:

Zapewnia kontrolę prawidłowego działania funkcji AFD.

Sygnalizacja uszkodzeń LED:

Informuje o różnych rodzajach uszkodzeń za pomocą określonych sekwencji migania.

Zabezpieczenie nadprądowe:

RCBO wykorzystuje termiczno-magnetyczny mechanizm wyzwalający, podobny do stosowanego w wyłącznikach MCB. W przypadku przeciążenia element termiczny nagrzewa się, powodując odkształcenie paska bimetalicznego i wyzwolenie wyłącznika. W przypadku zwarcia element magnetyczny reaguje natychmiast, wytwarzając silne pole magnetyczne uruchamiające mechanizm wyzwalający.

Zabezpieczenie różnicowoprądowe:

RCBO wykorzystuje czuły przekładnik Ferrantiego (rdzeń sumujący), który nieustannie monitoruje prąd płynący przewodem fazowym i neutralnym. W przypadku wykrycia prądu różnicowego w uzwojeniu pomiarowym indukuje się niewielki prąd, który uruchamia przekaźnik wyzwalający RCBO i odłącza obwód.

Typ AC:

Czuły wyłącznie na sinusoidalne prądy różnicowe AC.

Typ A:

Czuły na sinusoidalne prądy różnicowe AC oraz pulsujące prądy różnicowe DC.

Typ B:

Czuły na sinusoidalne prądy różnicowe AC, pulsujące prądy różnicowe DC oraz gładkie prądy różnicowe DC. Wartości zadziałania określono do częstotliwości 1 kHz.

• Liczba biegunów: Liczba chronionych przewodów czynnych (np. 1P+N dla instalacji jednofazowych, 3P+N dla instalacji trójfazowych).
• Prąd znamionowy (In): Maksymalny prąd, który wyłącznik może przewodzić w sposób ciągły bez zadziałania.
• Znamionowy prąd różnicowy (IΔn): Czułość wyłącznika określająca wartość prądu różnicowego powodującą jego zadziałanie.

• Charakterystyka wyzwalania: Określa sposób działania zabezpieczenia nadprądowego i jest zazwyczaj dostępna w charakterystykach B lub C. Charakterystyka B jest bardziej czuła i przeznaczona do ochrony wrażliwych urządzeń elektronicznych, natomiast charakterystyka C jest odpowiednia dla obwodów z wyższymi prądami rozruchowymi, np. z silnikami.
• Znamionowa zdolność zwarciowa: Określa maksymalny prąd zwarciowy, który RCBO może bezpiecznie wyłączyć.
• Rodzaj wykrywanych prądów różnicowych: Typ prądu różnicowego, na który reaguje wyłącznik (AC, A lub B).
