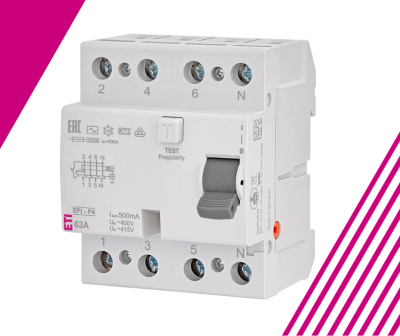

Wyłączniki różnicowoprądowe

Bezzwłoczne:

Wyłączają obwód natychmiast po wykryciu prądu różnicowego. Stosowane głównie w prostych instalacjach mieszkaniowych. Maksymalny czas wyłączenia: 40 ms (Inst.).

Krótkozwłoczne (typ G/KV):

Posiadają krótkie opóźnienie zadziałania, zapobiegające niepożądanym wyłączeniom spowodowanym prądami przejściowymi. Typ G/KV jest odpowiedni do instalacji z urządzeniami elektronicznymi. Opóźnienie zadziałania: min. 10 ms, maks. 40 ms.

Selektywne (typ S):

Wyposażone w dłuższe opóźnienie zadziałania, umożliwiające wcześniejsze zadziałanie wyłączników bezzwłocznych znajdujących się niżej w instalacji. Stosowane na początku instalacji w celu zapewnienia selektywności oraz większej odporności na prądy udarowe. Opóźnienie zadziałania: min. 40 ms, maks. 150 ms.

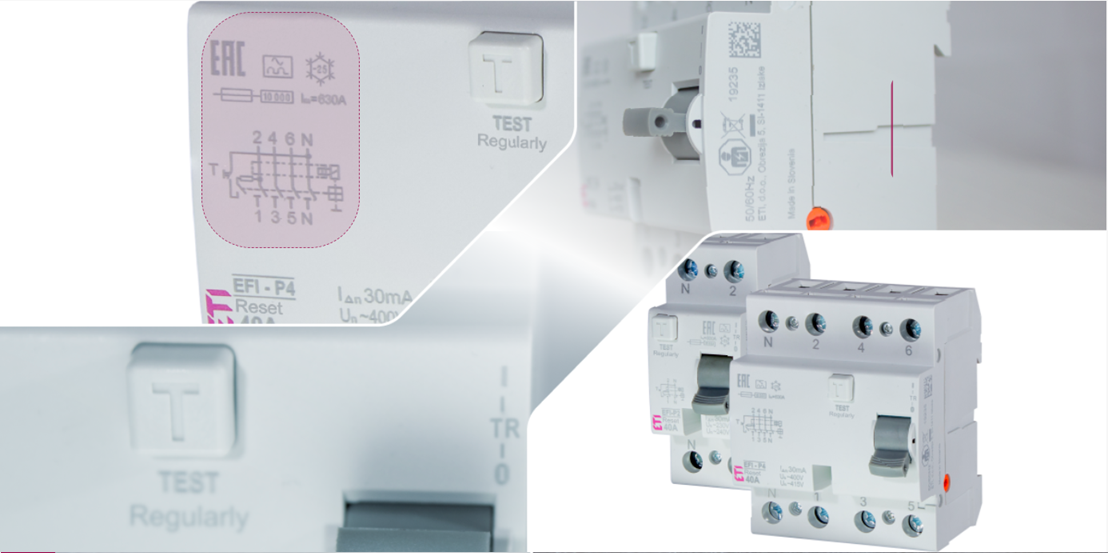

Wersja Reset (R):

W wersji Reset położenie dźwigni jednoznacznie wskazuje przyczynę zadziałania, eliminując możliwość pomyłki i pozwalając łatwo rozróżnić wyłączenie ręczne od wyzwolenia spowodowanego uszkodzeniem.

Wersja 127 V:

Przeznaczona do instalacji o napięciu znamionowym niższym od standardowego, np. 110 V, 125 V lub 127 V.

Wersja NL:

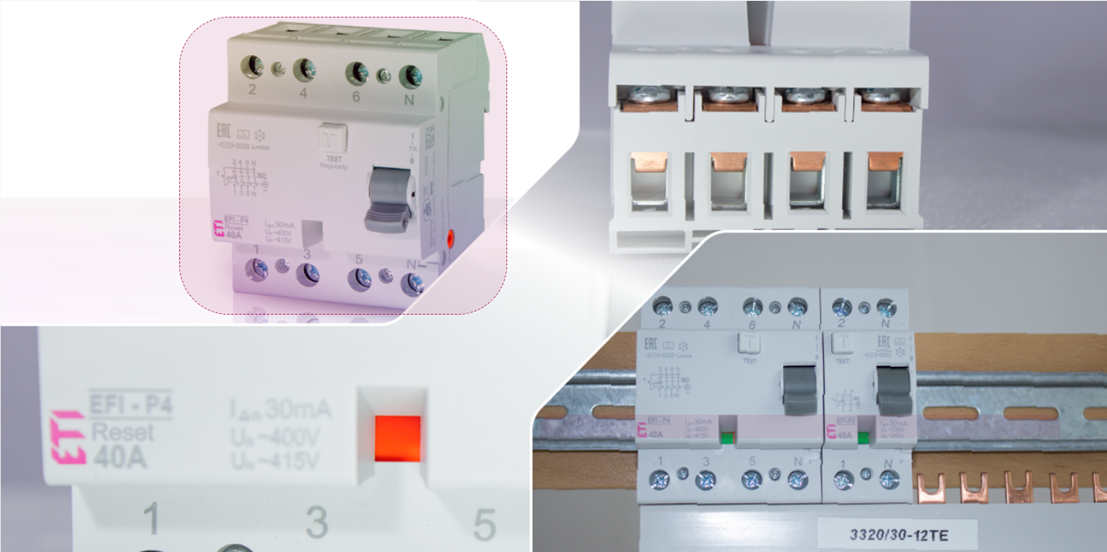

Przewód neutralny podłączany jest z lewej strony, co umożliwia zastosowanie standardowych szyn grzebieniowych (1P i 3P) do łączenia wyłączników RCCB oraz MCB.

Dane elektryczne:

• Napięcie znamionowe
• Prąd znamionowy
• Częstotliwość znamionowa
• Napięcie izolacji
• Znamionowe napięcie udarowe
• Szczytowy prąd wytrzymywany
• Znamionowy prąd różnicowy zadziałania
• Znamionowy warunkowy prąd zwarciowy
• Znamionowa zdolność łączeniowa
• Minimalne napięcie robocze
• Zależność od napięcia
• Klasa izolacji

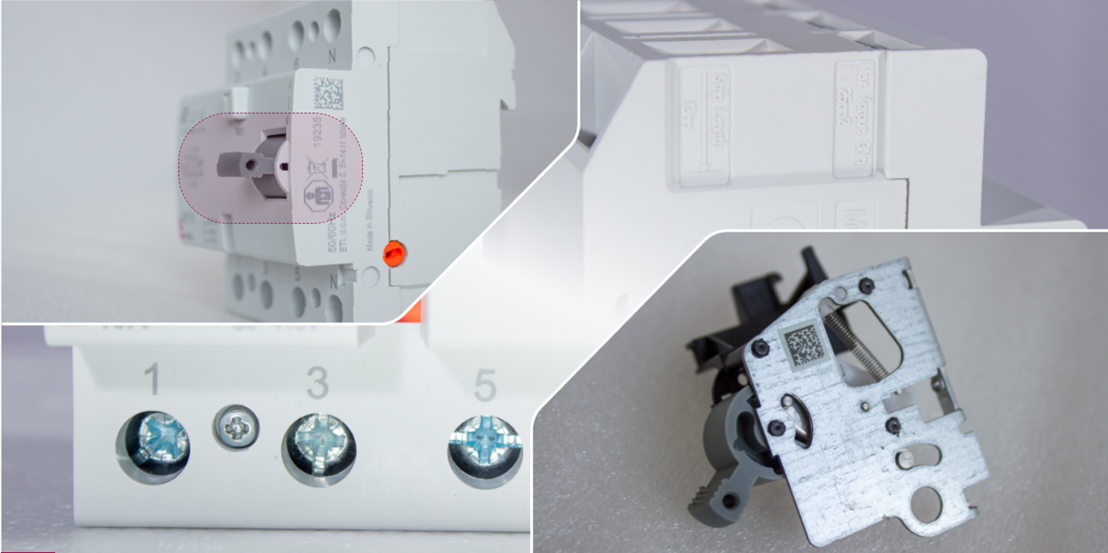

Dane mechaniczne:

• Trwałość (liczba cykli)
• Odporność na udary i drgania
• Wielkość obudowy
• Wysokość i szerokość urządzenia
• Stopień ochrony
• Zdolność przyłączeniowa zacisków
• Typ śruby zacisku
• Moment dokręcania
• Grubość szyny grzebieniowej
• Temperatura pracy
• Temperatura magazynowania i transportu
• Odporność na warunki klimatyczne
• Wskaźnik położenia styków
• Sposób montażu
• Możliwość zasilania
• Funkcje specjalne, takie jak wersja Reset

Przy wyborze odpowiedniego wyłącznika różnicowoprądowego należy uwzględnić następujące parametry:

• Liczba biegunów: określa liczbę chronionych przewodów czynnych (np. 2-biegunowy dla instalacji jednofazowych, 4-biegunowy dla trójfazowych).
• Prąd znamionowy: maksymalny prąd, który wyłącznik może przewodzić w sposób ciągły bez zadziałania.
• Znamionowy prąd różnicowy: wartość prądu upływu powodująca zadziałanie wyłącznika.
• Czas wyłączenia: czas potrzebny na przerwanie obwodu po wykryciu prądu różnicowego.
• Rodzaj wykrywanych prądów różnicowych: typ prądów, na które reaguje wyłącznik (AC, A, F, B, B+).

Typ AC – bezzwłoczny:

Przeznaczony do prostych instalacji domowych z tradycyjnymi odbiornikami, takimi jak oświetlenie żarowe, kuchenki czy grzejniki rezystancyjne, gdzie nie występują urządzenia elektroniczne i wystarczające jest wykrywanie sinusoidalnych prądów upływu AC.

Typ A – bezzwłoczny:

Zalecany do nowoczesnych domów i małych biur wyposażonych w jednofazowe urządzenia elektroniczne, takie jak telewizory LCD, komputery, drukarki, pralki czy zmywarki, które mogą generować pulsujące prądy różnicowe DC.

Typ A G/KV (krótkozwłoczny) oraz Typ A S (selektywny):

Stosowane jako wyłączniki nadrzędne w instalacjach z kilkoma wyłącznikami RCCB połączonymi szeregowo. Odporność na prądy udarowe 3 kA oraz opóźnienie zadziałania zapobiegają niepożądanym wyłączeniom i zapewniają selektywność działania.

Typ F (EFI-F):

Przeznaczony do jednofazowych urządzeń z falownikami, generujących prądy upływu o częstotliwościach mieszanych, takich jak pralki, odkurzacze czy zmywarki.

Typ B – bezzwłoczny:

Chroni instalacje trójfazowe wyposażone w przemienniki częstotliwości lub prostowniki, np. napędy wind, suwnice, pompy z regulacją prędkości, systemy UPS, falowniki fotowoltaiczne po stronie AC oraz ładowarki pojazdów elektrycznych. Reaguje na gładkie prądy różnicowe DC do 1 kHz.

Typ B G/KV oraz Typ B S:

Stosowane w głównych rozdzielnicach obiektów z dużą liczbą przekształtników, takich jak linie przemysłowe, duże instalacje fotowoltaiczne czy stacje szybkiego ładowania. Wysoka odporność na prądy udarowe (3 kA) oraz opóźnione zadziałanie zapewniają selektywność i ograniczają ryzyko niepotrzebnych wyłączeń.

Typ B+ – bezzwłoczny:

Przeznaczony do instalacji wymagających podwyższonej ochrony przeciwpożarowej zgodnie z VDE 0664-400 lub tam, gdzie przekształtniki generują prądy upływu o częstotliwościach do 20 kHz. Typowe zastosowania obejmują duże instalacje fotowoltaiczne, schody ruchome, centra danych oraz nowoczesne napędy o wysokiej prędkości.
