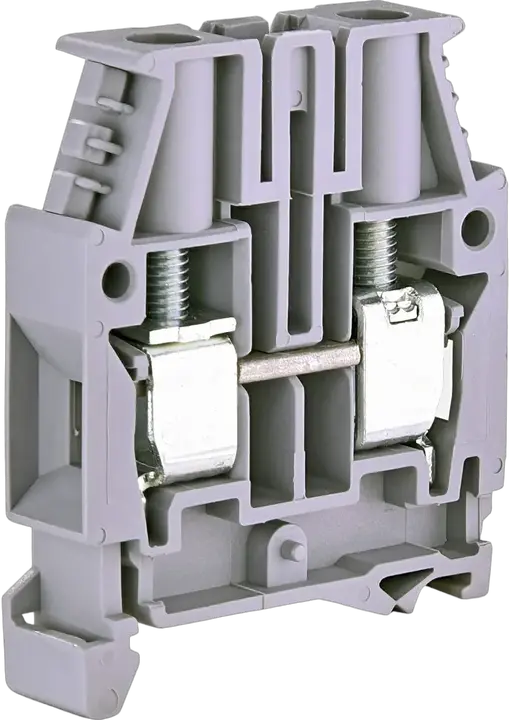

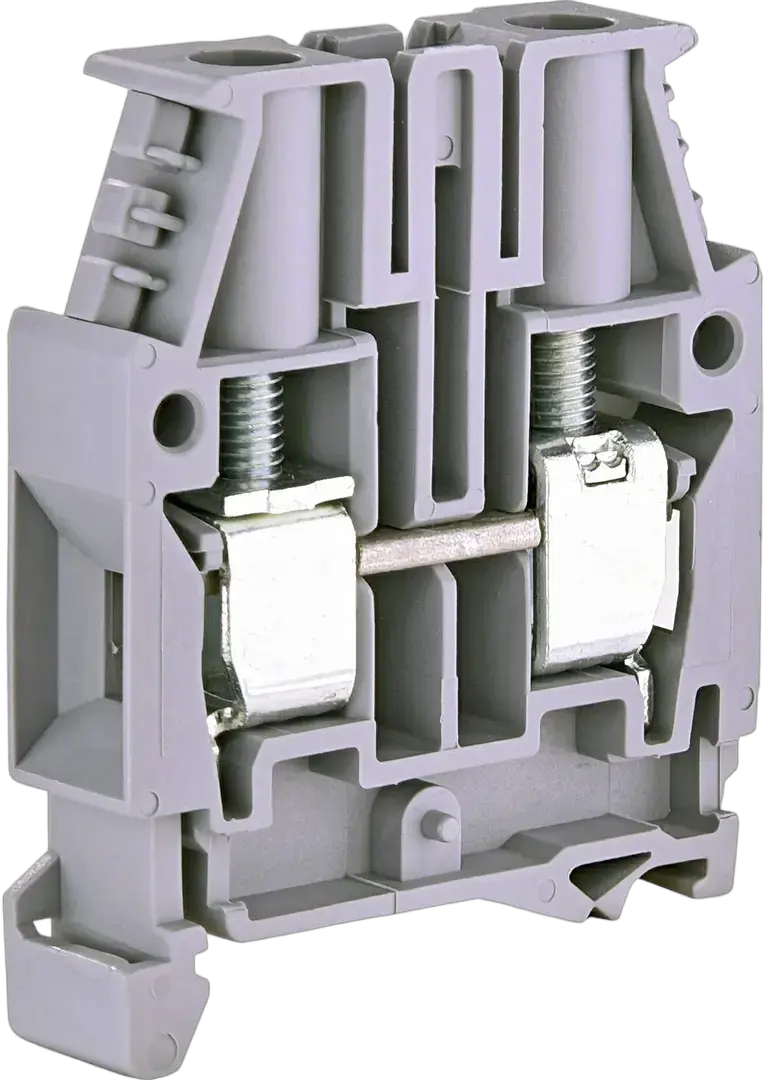

ESC-CBC.10 Złączka

Numer katalogowy:: 003903003
Napięcie znamionowe AC:: 1000 V
Napięcie znamionowe DC:: 1000 V
Grupa katalogowa:: Śrubowe bloki zacisków ES
Sposób montażu:: TH 35
Typ:: ES Screw Type Terminal Blocks
Poziom:: Pojedyncze
Kolor:: Szary
Znamionowy przekrój poprzeczny:: 10 mm²
Napięcie znamionowe udarowe wytrzymywane Uimp:: 12 kV
Maksymalny prąd przy znamionowym przekroju:: 57 mm²
Maksymalny prąd przy maksymalnym przekroju:: 85 mm²
Przekrój przewodu przyłączeniowego, żyła pełna:: 1.5-16 mm²
Podłączenie:: Yes
Wymagane zakończenie:: Yes

Akcesoria

Produkt

Jednostkowy kod EAN: 3838895859642
Waga netto: 20,5 g
Szerokość: 10 mm
Wysokość: 42,5 mm
Głębokość: 50,5 mm
Jednostka miary magazynowej: pcs

Opakowanie transportowe

Ilość w opakowaniu transportowym: 100 pcs
Kod EAN opakowania transportowego: 3838895787938
Waga opakowania transportowego: 2,016 kg
Wysokość opakowania transportowego: 50 mm
Szerokość opakowania transportowego: 300 mm
Głębokość opakowania transportowego: 210 mm
Objętość opakowania transportowego: 3,15 dm³
Ilość na palecie: 24 000 pcs
Kod taryfy celnej: 85369010

Explosion-tested version 'Ex e': Tak
Width: 10 mm
Material insulation body: Thermoplastic
Rated current In: 85 A
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 1
Type of electrical connection 1: Screw connection
Internally connected stages: Tak
Number of clamp positions per level: 2
Closing plate required: Tak
Type of electrical connection 2: Screw connection
Rated voltage: 1 000 V
Colour: Grey
Height: 52 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 1,5 mm²
Connectable conductor cross section multi-wired(Min): 1,5 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 1,5 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 1,5 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 16 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 16 mm²
Connectable conductor cross section multi-wired(Max): 16 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 10 mm²

Klasyfikacja ETIM – wersja 9.0
