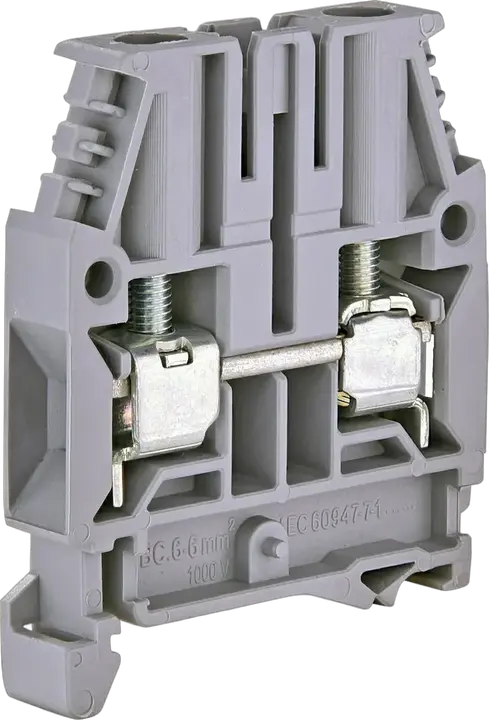

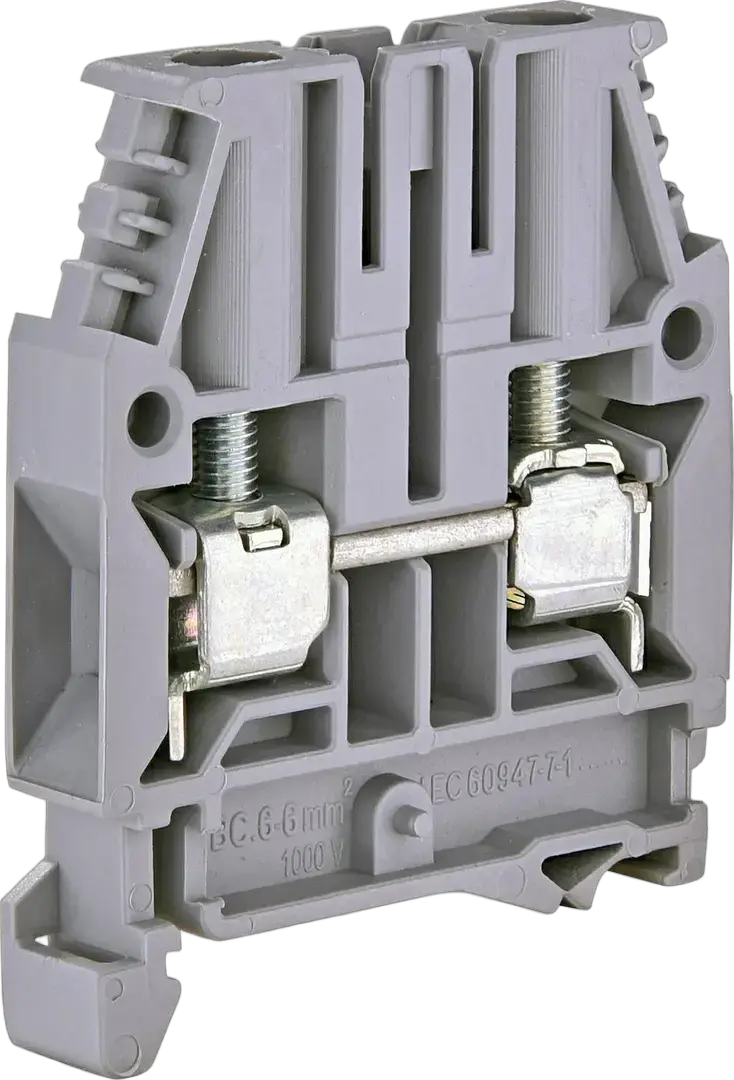

ESC-CBC.6 Złączka

Numer katalogowy:: 003903002
Napięcie znamionowe AC:: 1000 V
Napięcie znamionowe DC:: 1000 V
Grupa katalogowa:: Śrubowe bloki zacisków ES
Sposób montażu:: TH 35
Typ:: ES Screw Type Terminal Blocks
Poziom:: Pojedyncze
Kolor:: Szary
Znamionowy przekrój poprzeczny:: 6 mm²
Napięcie znamionowe udarowe wytrzymywane Uimp:: 12 kV
Maksymalny prąd przy znamionowym przekroju:: 41 mm²
Maksymalny prąd przy maksymalnym przekroju:: 64 mm²
Przekrój przewodu przyłączeniowego, żyła pełna:: 0.2-10 mm²
Podłączenie:: Yes
Wymagane zakończenie:: Yes

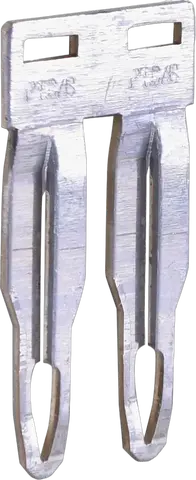

Akcesoria

Produkt

Jednostkowy kod EAN: 3838895859635
Waga netto: 15,76 g
Szerokość: 8 mm
Wysokość: 42,5 mm
Głębokość: 50,5 mm
Jednostka miary magazynowej: pcs

Opakowanie transportowe

Ilość w opakowaniu transportowym: 100 pcs
Kod EAN opakowania transportowego: 3838895787921
Waga opakowania transportowego: 1,547 kg
Wysokość opakowania transportowego: 90 mm
Szerokość opakowania transportowego: 290 mm
Głębokość opakowania transportowego: 100 mm
Objętość opakowania transportowego: 2,61 dm³
Ilość na palecie: 35 200 pcs
Kod taryfy celnej: 85369010

Explosion-tested version 'Ex e': Tak
Width: 8 mm
Material insulation body: Thermoplastic
Rated current In: 64 A
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 1
Type of electrical connection 1: Screw connection
Number of clamp positions per level: 2
Closing plate required: Tak
Type of electrical connection 2: Screw connection
Rated voltage: 1 000 V
Colour: Grey
Height: 52 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 0,2 mm²
Connectable conductor cross section multi-wired(Min): 0,2 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 0,2 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 0,2 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 10 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 10 mm²
Connectable conductor cross section multi-wired(Max): 10 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 6 mm²
