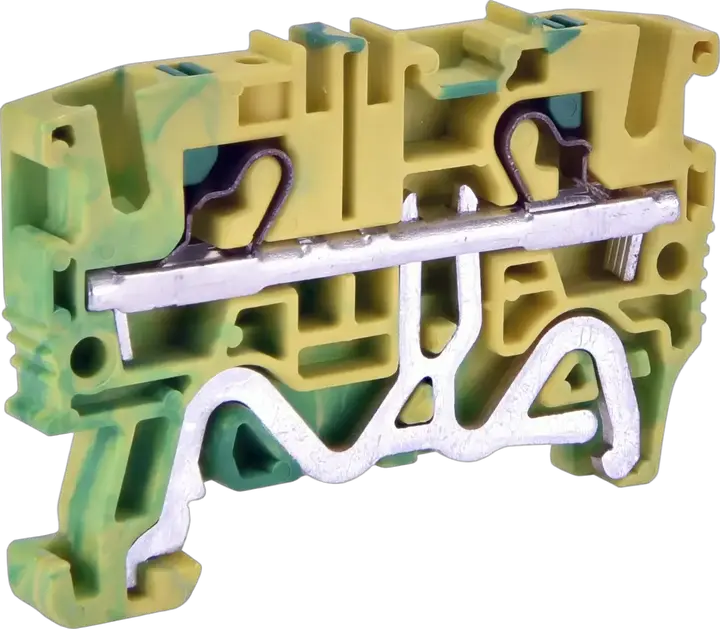

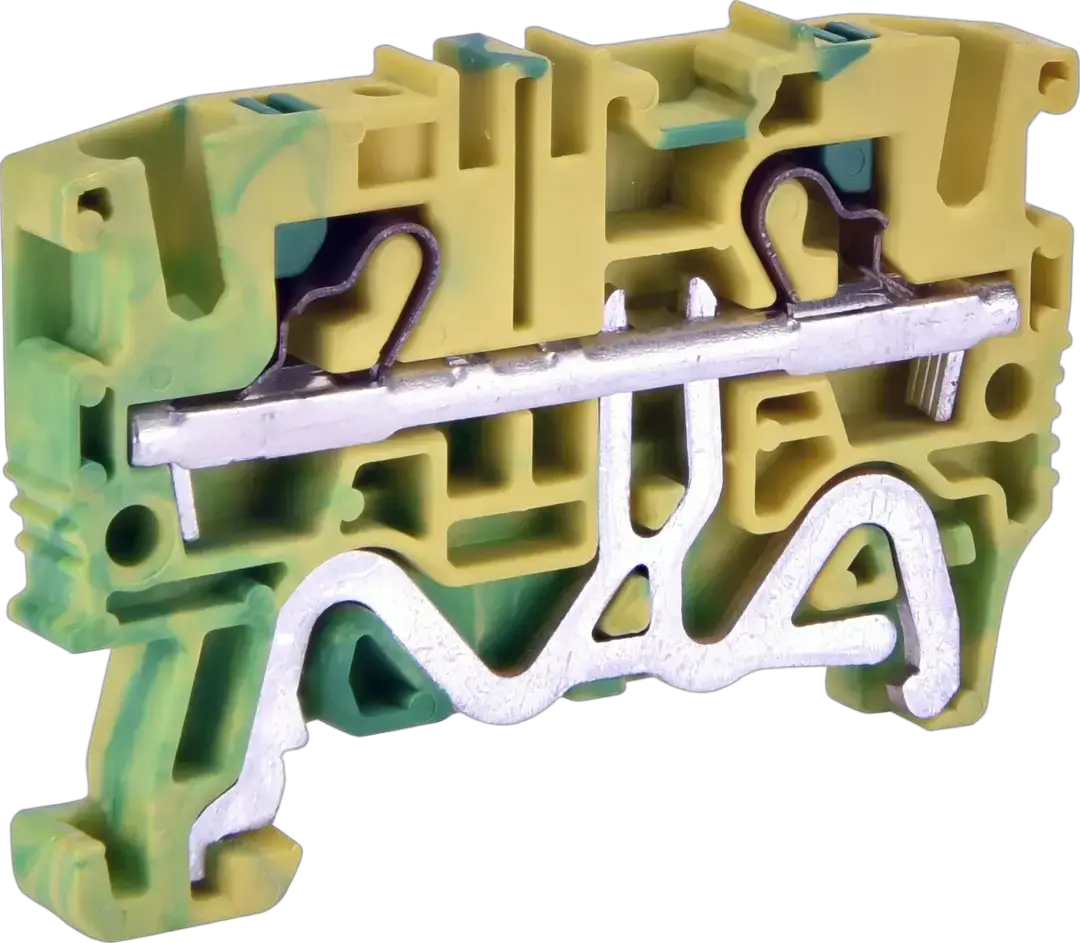

ESH-EFCE.4 Połączenia uziemiające

Numer katalogowy:: 003903276
Grupa katalogowa:: Złączka wciskana sprężynowa wielopolowa ESH
Sposób montażu:: TH 35
Typ:: ESH Push-in Spring Clamp Terminal Blocks
Poziom:: Pojedyncze
Kolor:: Żółty, Zielony
Znamionowy przekrój poprzeczny:: 4 mm²
Napięcie znamionowe udarowe wytrzymywane Uimp:: 6 kV
Przekrój przewodu przyłączeniowego, żyła pełna:: 2-6 mm²
Podłączenie:: Yes
Wymagane zakończenie:: Yes

Akcesoria

Produkt

Jednostkowy kod EAN: 3838895870012
Waga netto: 0,012 kg
Szerokość: 6,2 mm
Wysokość: 55,6 mm
Głębokość: 38,7 mm
Jednostka miary magazynowej: pcs

Opakowanie transportowe

Ilość w opakowaniu transportowym: 70 pcs
Kod EAN opakowania transportowego: 3838895870029
Waga opakowania transportowego: 0,92 kg
Wysokość opakowania transportowego: 70 mm
Szerokość opakowania transportowego: 150 mm
Głębokość opakowania transportowego: 150 mm
Objętość opakowania transportowego: 1,575 dm³
Ilość na palecie: 39 200 pcs
Kod taryfy celnej: 85369010

Width: 6,2 mm
Material insulation body: Other
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 1
Type of electrical connection 1: Spring clamp connection
Number of clamp positions per level: 2
Closing plate required: Tak
Type of electrical connection 2: Spring clamp connection
Colour: Green/yellow
Height: 39,2 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 0,2 mm²
Connectable conductor cross section multi-wired(Min): 0,2 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 0,2 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 0,2 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 6 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 6 mm²
Connectable conductor cross section multi-wired(Max): 6 mm²
Operating temperature(Max): 110 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 4 mm²
