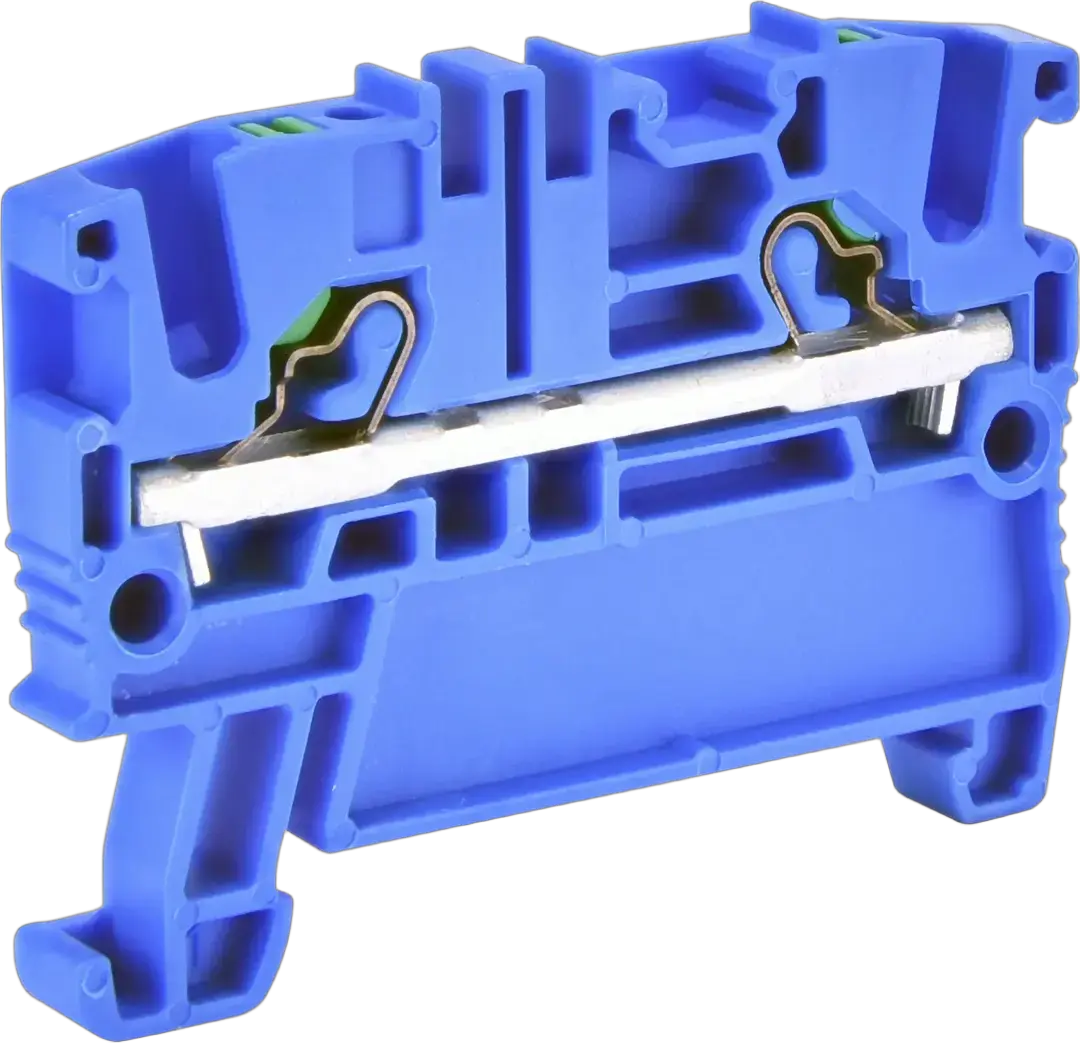

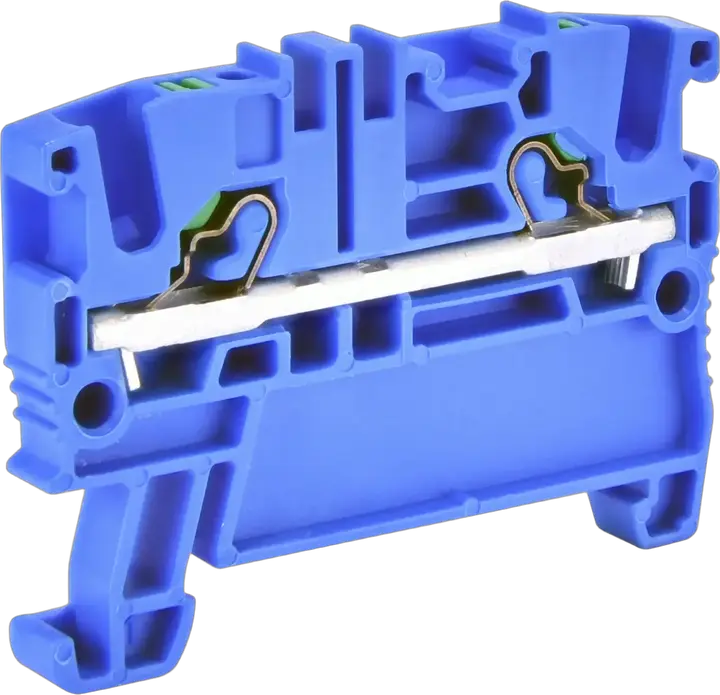

ESH-EFC.2B Zacisk neutralny

Numer katalogowy:: 003903252
Napięcie znamionowe AC:: 800 V
Napięcie znamionowe DC:: 800 V
Grupa katalogowa:: Złączka wciskana sprężynowa jednopolowa ESH
Sposób montażu:: TH 35
Typ:: ESH Push-in Spring Clamp Terminal Block
Poziom:: Pojedyncze
Kolor:: Niebieski
Znamionowy przekrój poprzeczny:: 2.5 mm²
Napięcie znamionowe udarowe wytrzymywane Uimp:: 6 kV
Maksymalny prąd przy znamionowym przekroju:: 24 mm²
Przekrój przewodu przyłączeniowego, żyła pełna:: 2-4 mm²
Podłączenie:: Yes
Wymagane zakończenie:: Yes

Akcesoria

Produkt

Jednostkowy kod EAN: 3838895869535
Waga netto: 0,006 kg
Szerokość: 5,2 mm
Wysokość: 50 mm
Głębokość: 37,7 mm
Jednostka miary magazynowej: pcs

Opakowanie transportowe

Ilość w opakowaniu transportowym: 160 pcs
Kod EAN opakowania transportowego: 3838895869542
Waga opakowania transportowego: 1,048 kg
Wysokość opakowania transportowego: 55 mm
Szerokość opakowania transportowego: 240 mm
Głębokość opakowania transportowego: 150 mm
Objętość opakowania transportowego: 1,98 dm³
Ilość na palecie: 72 000 pcs
Kod taryfy celnej: 85369010

Explosion-tested version 'Ex e': Tak
Width: 5,2 mm
Material insulation body: Other
Rated current In: 24 A
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 1
Type of electrical connection 1: Spring clamp connection
Number of clamp positions per level: 2
Closing plate required: Tak
Type of electrical connection 2: Spring clamp connection
Rated voltage: 800 V
Colour: Blue
Height: 39,2 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 0,2 mm²
Connectable conductor cross section multi-wired(Min): 0,2 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 0,2 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 0,2 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 4 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 4 mm²
Connectable conductor cross section multi-wired(Max): 4 mm²
Operating temperature(Max): 110 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 4 mm²

Klasyfikacja ETIM – wersja 9.0
