004695717

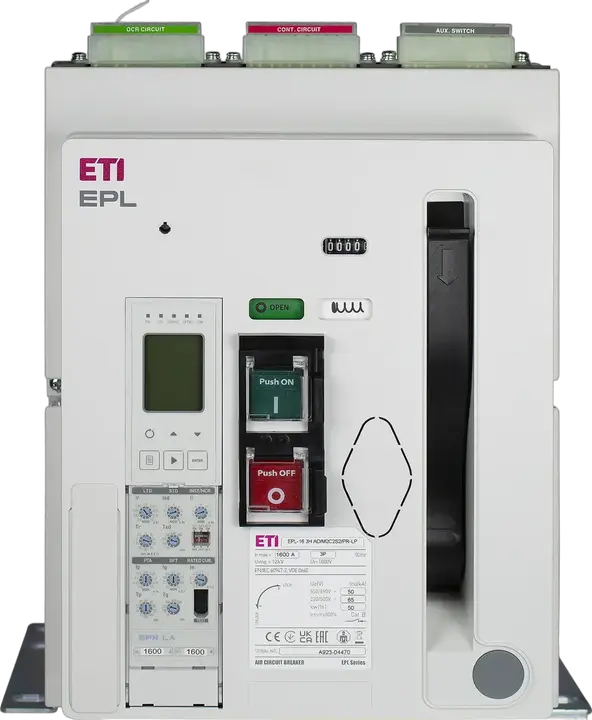

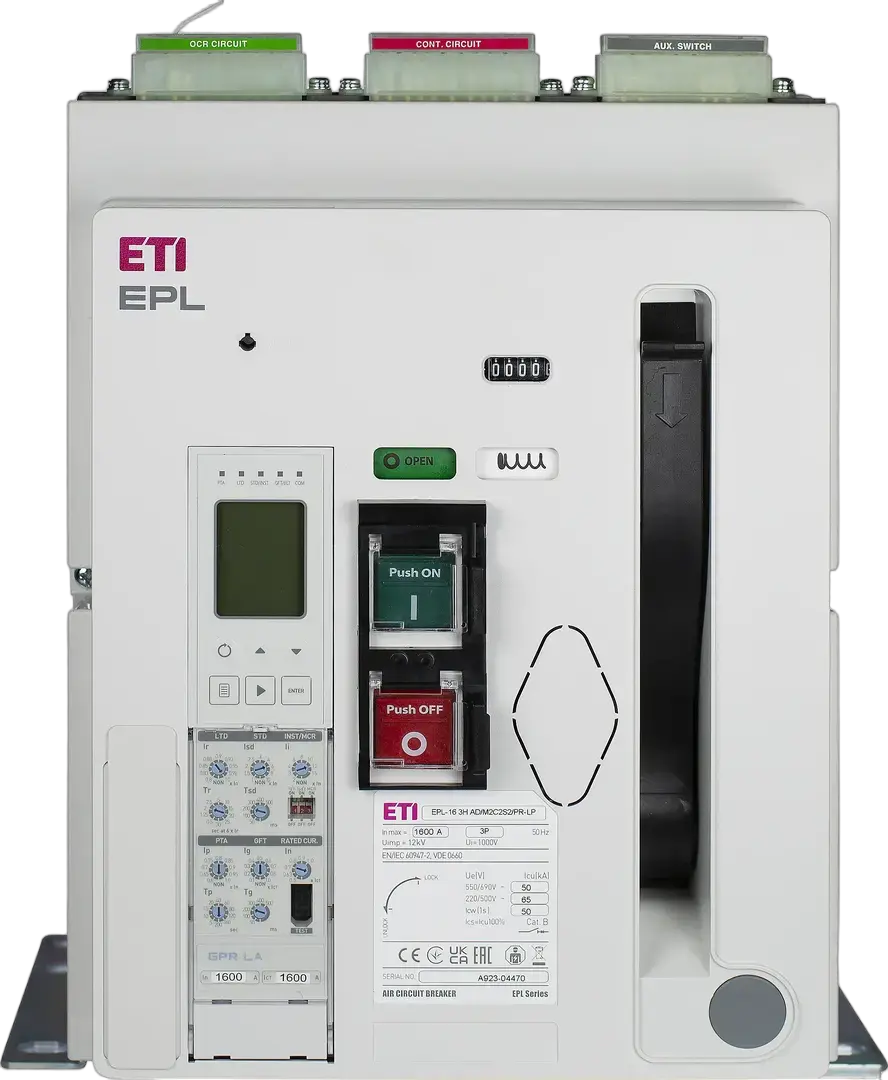

EPL-08 3H AF/M2C2S2/PR-LP Wyłącznik powietrzny
- Numer katalogowy:
- 004695717
- Zastosowanie:
- 60947-2
- Napięcie znamionowe udarowe wytrzymywane Uimp:
- 8 kV
- Typ podłączenia:
- Przyłącze tylne
- Znamionowe napięcie robocze (V AC):
- 690 V
- Ilość biegunów:
- 3
- Regulowane lub stałe:
- Regulowany
- Nastawa magnetyczna:
- 1-15 xIn
- Normy:
- 60947-2
- Nastawa termiczna:
- 0,4-1 xIn
- Prąd znamionowy:
- 800 A
- Znamionowa zwarciowa zdolność wyłączania przy 415V Icu/Ics:
- 65 kA
- Grupa katalogowa:
- ETIPOWER
24 Logistyka
Produkt
- Waga netto
- 35,93 kg
- Jednostka miary magazynowej
- pcs
Podstawowe opakowanie
- Ilość w opakowaniu podstawowym
- 1 pcs
- Kod EAN opakowania podstawowego
- 3838400105950
- Waga opakowania podstawowego
- 36,43 kg
- Wysokość opakowania podstawowego
- 337,4 mm
- Szerokość opakowania podstawowego
- 404,4 mm
- Głębokość opakowania podstawowego
- 295,8 mm
- Objętość opakowania podstawowego
- 40,36 dm³
Opakowanie transportowe
- Intermediate packaging quantity
- 1 pcs
- EAN code for a intermediate packaging
- 3838400105967
- Intermediate packaging weight
- 40,925 kg
- Intermediate Packaging Dimensions Height
- 600 mm
- Intermediate Packaging Dimensions Width
- 700 mm
- Intermediate Packaging Dimensions Depth
- 600 mm
- Ilość w opakowaniu transportowym
- 6 pcs
- Kod EAN opakowania transportowego
- 3838400105974
- Waga opakowania transportowego
- 254 kg
- Wysokość opakowania transportowego
- 1 750 mm
- Szerokość opakowania transportowego
- 1 200 mm
- Głębokość opakowania transportowego
- 840 mm
- Objętość opakowania transportowego
- 1 764 dm³
- Ilość na palecie
- 6 pcs
- Kod taryfy celnej
- 85362090
15 ETIM
- Motor drive optional
- Tak
- Complete device with protection unit
- Tak
- Rated permanent current Iu
- 800 A
- Motor drive integrated
- Tak
- Degree of protection (IP)
- IP20
- Type of control element
- Push button
- Position of connection for main current circuit
- Back side
- Integrated earth fault protection
- Tak
- Type of electrical connection of main circuit
- Bolt connection
- Number of poles
- 3
- Device construction
- Built-in device fixed built-in technique
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 65 kA
- With switched-off indicator
- Tak
- Rated voltage(Min)
- 690 V
- Rated voltage(Max)
- 690 V
