Wprowadzenie

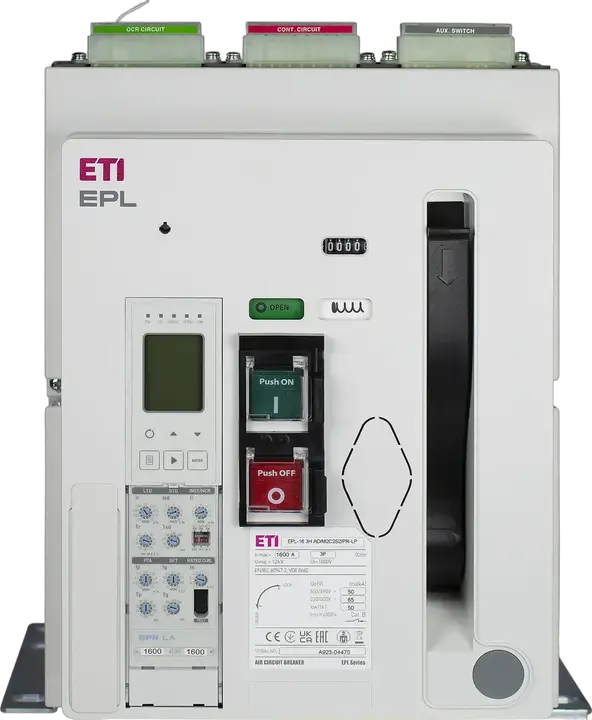

Wyłączniki powietrzne (ACB) są kluczowymi elementami systemów elektroenergetycznych, zapewniającymi skuteczną ochronę linii rozdzielczych, generatorów i innych urządzeń wysokoprądowych. Wyłączniki te wykorzystują powietrze jako medium izolacyjne i gaszące łuk, dzięki czemu są odpowiednie do zastosowań wysokoprądowych. Wyłączniki ACB są przeznaczone do automatycznego przerywania przepływu prądu w przypadku przeciążeń lub zwarć, chroniąc cenne urządzenia i zapewniając stabilność sieci dystrybucji energii.

Cechy

Wysoka zdolność wyłączania

Wyłączniki ACB serii EPL/EPH osiągają maksymalną zdolność wyłączania 150 kA (przy 500 V, wielkość EPH D). Zapewnia to bezpieczną ochronę urządzeń przed zjawiskami nieprawidłowymi, takimi jak harmoniczne.

Zastosowanie czujnika IR

Seria obsługuje zastosowanie czujnika IR do monitorowania temperatury. Źródła zawierają wytyczne dotyczące optymalnej instalacji i użytkowania czujnika IR, w tym zalecane odległości, przygotowanie powierzchni oraz ustawienia adresu i szybkości transmisji.

Czujnik temperatury

Zintegrowany czujnik temperatury zapewnia niezawodny pomiar wysokiej temperatury poprzez monitorowanie źródła ciepła. (Zakres pomiarowy: od -5 do 250°C).

Możliwość modernizacji: ETI oferuje wyłączniki ACB do modernizacji, kompatybilne z wcześniej zainstalowanymi wyłącznikami ACB. Umożliwia to bezproblemową integrację z istniejącymi systemami bez konieczności wymiany szyn zbiorczych lub zewnętrznych obudów, minimalizując czas przestoju i czas prac budowlanych.

Zacisk szyn zbiorczych poziomy/pionowy: Zaciski szyn zbiorczych mogą być skonfigurowane do połączenia poziomego lub pionowego, zapewniając elastyczność dla różnych konstrukcji rozdzielnic.

Urządzenie wysuwne: W celu łatwej konserwacji do korpusu wyłącznika ACB można zamontować urządzenie wysuwne. Umożliwia ono odizolowanie, testowanie i wysunięcie wyłącznika ACB z podstawy.

100% obciążalność prądowa przewodu neutralnego (N): Wszystkie modele serii EPL/EPH zapewniają 100% obciążalność prądową przewodu neutralnego (N). Chroni to przed nieprawidłowymi zjawiskami, takimi jak harmoniczne, oraz zapewnia stabilne zasilanie.

Kompleksowa ochrona z OCR: Wyłączniki serii EPL/EPH są wyposażone w wysoce funkcjonalne przekaźniki nadprądowe (OCR), które zapewniają kompleksowe funkcje ochronne, w tym nastawy zabezpieczenia przeciążeniowego, zwarciowego krótkozwłocznego i bezzwłocznego oraz zabezpieczenie ziemnozwarciowe.

Seria produktów ETI

Wyłączniki powietrzne ACB serii EPL/EPH oferują szeroki wybór modeli oraz wysoki poziom satysfakcji użytkowników dzięki konstrukcji obejmującej dwie linie produktowe oraz kompaktowym wymiarom. Wyłączniki te zostały zaprojektowane z myślą o zróżnicowanych wymaganiach użytkowników i znajdują zastosowanie m.in. w budynkach przemysłowych, centrach komputerowych oraz przemyśle produkcyjnym.

Wyłączniki ACB serii EPL/EPH posiadają certyfikaty DEKRA i KERI zgodnie z normami IEC 60947-1 oraz IEC 60947-2, co potwierdza ich bezpieczeństwo i niezawodność.
Posiadają również oznaczenie CE, potwierdzające zgodność z europejskimi wymaganiami w zakresie bezpieczeństwa, ochrony zdrowia i środowiska.

Wyłączniki ACB serii EPL/EPH są dostępne w różnych wersjach, dostosowanych do różnych zastosowań.

Seria EPL: dostępna w wielkościach A i B o prądach znamionowych od 630 A do 3200 A.

Seria EPH: dostępna w wielkościach A, B, C i D o prądach znamionowych od 630 A do 6300 A.

Przekaźniki OCR typu N, A, P i H: Seria oferuje różne typy przekaźników OCR o zróżnicowanej funkcjonalności. Obejmują one podstawową ochronę nadprądową, funkcję NFC, rejestrację zdarzeń, rejestrację przebiegów, protokół komunikacyjny MODBUS oraz funkcje monitorowania parametrów zasilania.

Wyłączniki powietrzne serii EPL/EPH stanowią niezawodne, bezpieczne i elastyczne rozwiązanie dla szerokiego zakresu zastosowań. Dzięki wysokiej zdolności wyłączania, możliwości modernizacji (retrofit), kompleksowym funkcjom ochronnym oraz zgodności z międzynarodowymi normami, wyłączniki ACB serii EPL/EPH są solidnym wyborem do zastosowań przemysłowych.

Zastosowanie

Niezawodna ochrona i sterowanie dla niskonapięciowych systemów elektroenergetycznych

Wyłączniki powietrzne (ACB) są kluczowymi elementami niskonapięciowych systemów dystrybucji energii. Służą przede wszystkim do ochrony obwodów elektrycznych i urządzeń przed uszkodzeniami spowodowanymi przeciążeniami, zwarciami oraz zwarciami doziemnymi. Oprócz funkcji ochronnej umożliwiają również bezpieczne załączanie, wyłączanie i izolowanie źródeł zasilania podczas prac konserwacyjnych lub w sytuacjach awaryjnych.

Wyłączniki ACB są przeznaczone do zastosowań wysokoprądowych, zazwyczaj powyżej 800 A, i najczęściej stosowane są w głównych systemach rozdziału energii. Ich zdolność do wyłączania wysokich prądów zwarciowych oraz długa trwałość mechaniczna i elektryczna sprawiają, że doskonale nadają się do pracy w wymagających warunkach.

Najważniejsze cechy:

Wysoka zdolność wyłączania zapewniająca niezawodną ochronę w wymagających zastosowaniach.
Szeroki zakres prądów znamionowych i wielkości ram.
Wyzwalacze dostępne w wersjach termiczno-magnetycznych oraz zaawansowanych elektronicznych.

Regulowane nastawy zabezpieczeń umożliwiające selektywność i optymalizację systemu.
Modułowa konstrukcja ułatwiająca montaż, konserwację i modernizację.
Możliwość komunikacji i zdalnego sterowania dla inteligentnego zarządzania energią (w zaawansowanych modelach).

Główne rozdzielnice w budynkach przemysłowych i komercyjnych.
Dystrybucja energii w projektach infrastrukturalnych.
Ochrona generatorów i transformatorów.

Systemy krytyczne w szpitalach, centrach danych i na lotniskach.
Instalacje energii odnawialnej oraz systemy zasilania rezerwowego.

Wysoki poziom bezpieczeństwa ludzi i urządzeń.
Elastyczność projektowania i konfiguracji systemu.
Długa żywotność oraz wysoka trwałość mechaniczna.
Zgodność z międzynarodowymi normami (np. IEC 60947-2).

Wyłączniki powietrzne stanowią solidne i elastyczne rozwiązanie dla nowoczesnych sieci elektroenergetycznych, zapewniając niezawodne działanie oraz skuteczną ochronę systemu w każdych warunkach.

Strona produktów

Zapoznaj się z dedykowaną stroną produktu, na której znajdziesz pełne informacje techniczne, warianty produktu, pliki do pobrania, certyfikaty, akcesoria oraz szczegóły zastosowań. Wszystko, czego potrzebujesz, aby wybrać, dobrać i zastosować produkt, jest dostępne w jednym miejscu
