Wyłączniki powietrzne (ACB) są kluczowymi elementami systemów elektroenergetycznych, zapewniającymi skuteczną ochronę linii rozdzielczych, generatorów i innych urządzeń wysokoprądowych. Wyłączniki te wykorzystują powietrze jako medium izolacyjne i gaszące łuk, dzięki czemu są odpowiednie do zastosowań wysokoprądowych. Wyłączniki ACB są przeznaczone do automatycznego przerywania przepływu prądu w przypadku przeciążeń lub zwarć, chroniąc cenne urządzenia i zapewniając stabilność sieci dystrybucji energii.

004695714

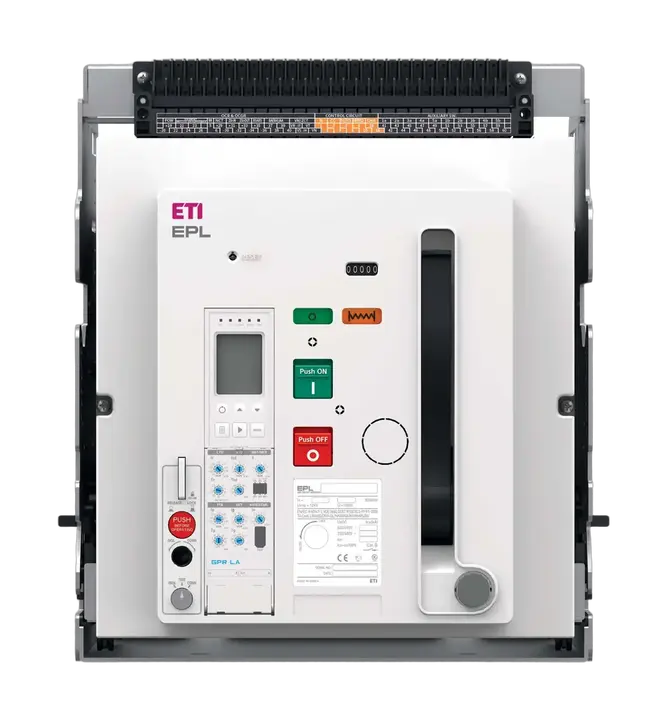

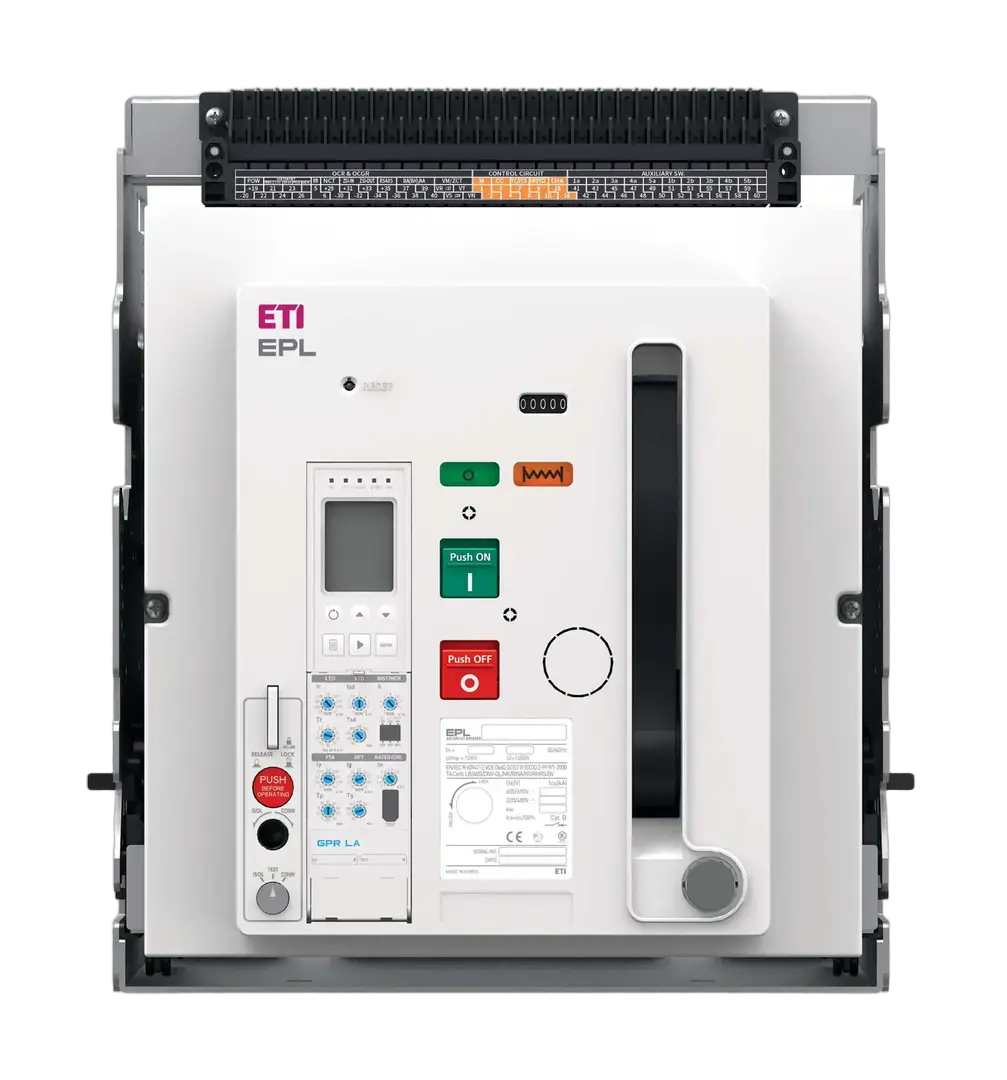

Obraz EPL-25 4H BD/M2C2S2/PR-LP

EPL-25 4H BD/M2C2S2/PR-LP Wyłącznik powietrzny

Numer katalogowy:: 004695714
Zastosowanie:: 60947-2
Napięcie znamionowe udarowe wytrzymywane Uimp:: 8 kV
Typ podłączenia:: Przyłącze tylne
Znamionowe napięcie robocze (V AC):: 690 V
Ilość biegunów:: 4
Regulowane lub stałe:: Regulowany
Nastawa magnetyczna:: 1-15 xIn
Normy:: 60947-2
Nastawa termiczna:: 0,4-1 xIn
Prąd znamionowy:: 2500 A
Znamionowa zwarciowa zdolność wyłączania przy 415V Icu/Ics:: 85 kA
Grupa katalogowa:: ETIPOWER

Produkt

Waga netto: 104,93 kg
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 1 pcs
Kod EAN opakowania podstawowego: 3838400105868
Waga opakowania podstawowego: 105,43 kg
Wysokość opakowania podstawowego: 514 mm
Szerokość opakowania podstawowego: 460 mm
Głębokość opakowania podstawowego: 368,4 mm
Objętość opakowania podstawowego: 87,104 dm³

Opakowanie transportowe

Intermediate packaging quantity: 1 pcs
EAN code for a intermediate packaging: 3838400105875
Intermediate packaging weight: 112,425 kg
Intermediate Packaging Dimensions Height: 650 mm
Intermediate Packaging Dimensions Width: 1 050 mm
Intermediate Packaging Dimensions Depth: 620 mm
Ilość w opakowaniu transportowym: 6 pcs
Kod EAN opakowania transportowego: 3838400105882
Waga opakowania transportowego: 688 kg
Wysokość opakowania transportowego: 2 140 mm
Szerokość opakowania transportowego: 1 460 mm
Głębokość opakowania transportowego: 840 mm
Objętość opakowania transportowego: 2 624,496 dm³
Ilość na palecie: 6 pcs
Kod taryfy celnej: 85362090

Motor drive optional: Tak
Complete device with protection unit: Tak
Rated permanent current Iu: 2 500 A
Motor drive integrated: Tak
Degree of protection (IP): IP20
Type of control element: Push button
Position of connection for main current circuit: Back side
Integrated earth fault protection: Tak
Type of electrical connection of main circuit: Connection at separate chassis part
Number of poles: 4
Device construction: Built-in device slide-in technique (withdrawable)
Rated short-circuit breaking capacity lcu at 400 V, 50 Hz: 85 kA
With switched-off indicator: Tak
Rated voltage(Min): 690 V
Rated voltage(Max): 690 V

Klasyfikacja ETIM – wersja 9.0
