004671584

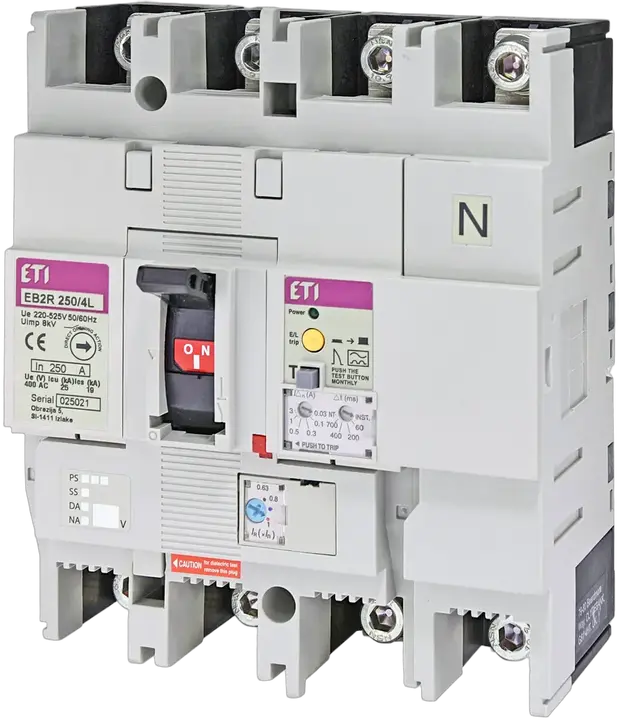

EB2R 250/4L 250A 4P Wyłącznik mocy
- Numer katalogowy:
- 004671584
- Zastosowanie:
- 60947
- Stopień ochrony IP:
- IP20
- Funkcja:
- MCCB + RCD
- Prąd znamionowy:
- 250 A
- Ilość biegunów:
- 4
- Typ podłączenia:
- Przyłącze przednie
- Normy:
- 60947
- Napięcie znamionowe udarowe wytrzymywane Uimp:
- 8 kV
- Znamionowa zwarciowa zdolność wyłączania przy 415V Icu/Ics:
- 25/19 kA
- Znamionowe napięcie robocze (V AC):
- 525 V
- Znamionowe napięcie izolacji:
- 800 V
- Nastawa termiczna:
- 0,63-1
- Nastawa magnetyczna:
- fixed
- Regulowane lub stałe:
- Regulowany
- Wielkość:
- 250A
- Prąd zwarciowy:
- 25/19 kA
5 Dokumenty
11 Logistyka
Produkt
- Waga netto
- 1,9 kg
- Szerokość
- 140 mm
- Wysokość
- 165 mm
- Głębokość
- 92 mm
- Jednostka miary magazynowej
- pcs
Opakowanie transportowe
- Ilość w opakowaniu transportowym
- 1 pcs
- Kod EAN opakowania transportowego
- 3838895502654
- Waga opakowania transportowego
- 1,9 kg
- Objętość opakowania transportowego
- 1,6 dm³
- Ilość na palecie
- 421 pcs
- Kod taryfy celnej
- 85362090
14 ETIM
- Motor drive optional
- Tak
- Rated permanent current Iu
- 250 A
- Degree of protection (IP)
- IP20
- Type of control element
- Rocker lever
- Integrated earth fault protection
- Tak
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 4
- Device construction
- Built-in device fixed built-in technique
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 19 kA
- With switched-off indicator
- Tak
- Overload release current setting(Min)
- 157,5 A
- Adjustment range undelayed short-circuit release(Min)
- 2 500 A
- Overload release current setting(Max)
- 250 A
- Adjustment range undelayed short-circuit release(Max)
- 2 500 A
Klasyfikacja ETIM – wersja 9.0
