004671506

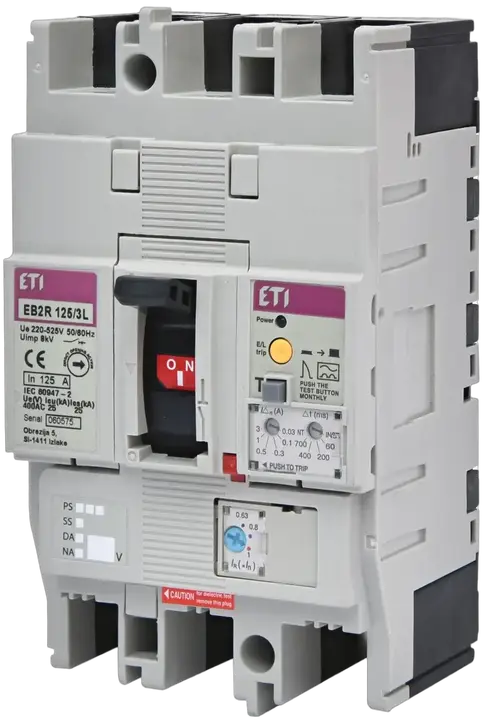

EB2R 125/3L 125A 3P Wyłącznik mocy
- Numer katalogowy:
- 004671506
- Zastosowanie:
- 60947
- Stopień ochrony IP:
- IP20
- Funkcja:
- MCCB + RCD
- Prąd znamionowy:
- 125 A
- Ilość biegunów:
- 3
- Typ podłączenia:
- Przyłącze przednie
- Normy:
- 60947
- Napięcie znamionowe udarowe wytrzymywane Uimp:
- 8 kV
- Znamionowa zwarciowa zdolność wyłączania przy 415V Icu/Ics:
- 25/19 kA
- Znamionowe napięcie robocze (V AC):
- 525 V
- Znamionowe napięcie izolacji:
- 800 V
- Nastawa termiczna:
- 0,63-1
- Nastawa magnetyczna:
- fixed
- Regulowane lub stałe:
- Regulowany
- Wielkość:
- 125A
- Prąd zwarciowy:
- 25/19 kA
5 Dokumenty
11 Logistyka
Produkt
- Waga netto
- 1,1 kg
- Szerokość
- 90 mm
- Wysokość
- 155 mm
- Głębokość
- 92 mm
- Jednostka miary magazynowej
- pcs
Opakowanie transportowe
- Ilość w opakowaniu transportowym
- 1 pcs
- Kod EAN opakowania transportowego
- 3838895502432
- Waga opakowania transportowego
- 1,1 kg
- Objętość opakowania transportowego
- 1 dm³
- Ilość na palecie
- 727 pcs
- Kod taryfy celnej
- 85362090
14 ETIM
- Motor drive optional
- Tak
- Rated permanent current Iu
- 125 A
- Degree of protection (IP)
- IP20
- Type of control element
- Rocker lever
- Integrated earth fault protection
- Tak
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 3
- Device construction
- Built-in device fixed built-in technique
- Rated short-circuit breaking capacity lcu at 400 V, 50 Hz
- 19 kA
- With switched-off indicator
- Tak
- Overload release current setting(Min)
- 78,8 A
- Adjustment range undelayed short-circuit release(Min)
- 1 250 A
- Overload release current setting(Max)
- 125 A
- Adjustment range undelayed short-circuit release(Max)
- 1 250 A
Klasyfikacja ETIM – wersja 9.0
1 Diagramy
1 Oprogramowanie i sterowniki
Oprogramowanie jest dostarczane bez jakichkolwiek gwarancji. Autor nie jest zobowiązany do zapewniania wsparcia, serwisu, poprawek lub aktualizacji darmowych programów lub sterowników.
27 Tagi
004671506Wyłącznik mocyEB2R 125/3L 125A 3PETIBREAKMCCB with residual current protectionEB2REB2REB2REB2R 125ProduktyWyłączniki i rozłączniki kompaktoweWyłączniki z członem różnicowoprądowym EB2R, 125-250ANapięcie znamionowe udarowe wytrzymywane Uimp: 8 kVTyp podłączenia: Przyłącze przednieZnamionowe napięcie robocze (V AC): 525 VFunkcja: MCCB + RCDIlość biegunów: 3Wielkość: 125APrąd zwarciowy: 25 kA/19 kAZnamionowe napięcie izolacji: 800 VRegulowane lub stałe: RegulowanyNastawa magnetyczna: fixedNormy: 60947Nastawa termiczna: 0,63-1Prąd znamionowy: 125 A/125 AZnamionowa zwarciowa zdolność wyłączania przy 415V Icu/Ics: 25 kA/19 kAWyłącznik mocy TOWAR Funkcja: MCCB + RCD Prąd znamionowy: 125 A/125 A Ilość biegunów: 3 Znamionowa zwarciowa zdolność wyłączania przy 415V Icu/Ics: 25 kA/19 kA Regulowane lub stałe: Regulowany
