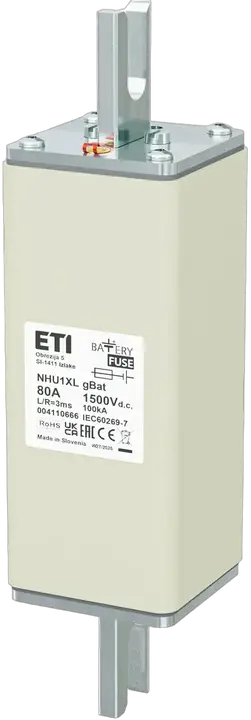

NHU1XL gBat 80A/1500V DC Wkładka topikowa

Numer katalogowy:: 004110666
Typ:: NH-U
Wielkość:: NH1XL
Prąd znamionowy:: 80 A
Charakterystyka:: gBat
Wskaźnik:: Wskaźnik górny
Napięcie znamionowe DC:: 1500 V
Zwarciowa zdolność wyłączania DC:: 100 kA
Stała czasowa L/R:: 3 ms
Straty mocy (0,7xIn):: 7 W
Straty mocy Pd:: 16 W
Całka Joule’a przedłukowa (A2s):: 6 000
Całka Joule’a wyłączania (A2s):: 32 000
Normy:: IEC 60269-7
Zastosowanie:: Do zabezpieczania systemów magazynowania energii.

Produkt

Waga netto: 950 g
Szerokość: 51 mm
Wysokość: 198 mm
Głębokość: 51 mm
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 1 pcs
Kod EAN opakowania podstawowego: 3838895842651
Waga opakowania podstawowego: 0,95 kg
Wysokość opakowania podstawowego: 0,055 m
Szerokość opakowania podstawowego: 0,205 m
Głębokość opakowania podstawowego: 0,076 m
Objętość opakowania podstawowego: 0,001 m³

Opakowanie transportowe

Ilość w opakowaniu transportowym: 16 pcs
Kod EAN opakowania transportowego: 3838895842668
Waga opakowania transportowego: 15,55 kg
Wysokość opakowania transportowego: 0,255 m
Szerokość opakowania transportowego: 0,295 m
Głębokość opakowania transportowego: 0,235 m
Objętość opakowania transportowego: 0,018 m³
Ilość na palecie: 832 pcs
Kod taryfy celnej: 85351000

Voltage type: DC
Fuse construction type according to IEC 60269: 1XL
Power loss at rated current: 16 W
Rated switching capacity DC: 100 kA
Type of fuse status indicator: Top fuse status indicator
Rated current: 80 A
Rated voltage DC: 1 500
Utilization category: Other

Klasyfikacja ETIM – wersja 9.0
