Szyny sekcyjne, znane również jako szyny zbiorcze, odgrywają kluczową rolę we współczesnych instalacjach elektrycznych, stanowiąc podstawę rozdziału energii w rozdzielnicach i obudowach. Zapewniają bezpieczny, wydajny i uporządkowany sposób łączenia wielu urządzeń elektrycznych.

002921217

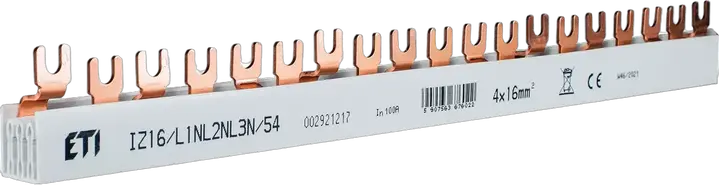

Obraz IZ16/L1NL2NL3N/54

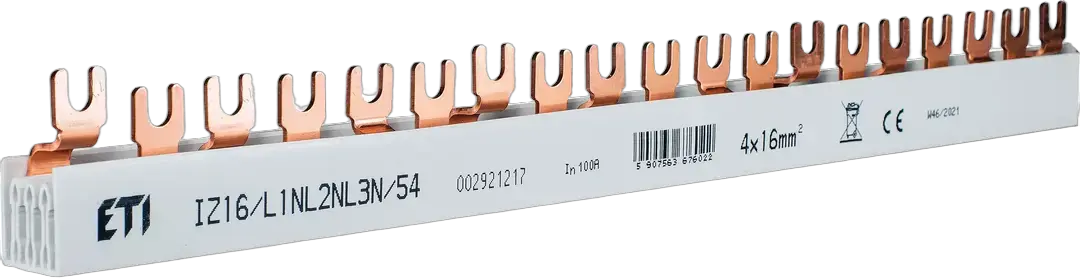

IZ16/L1NL2NL3N/54 Izolowana szyna zbiorcza

Numer katalogowy:: 002921217
Do stosowania z:: ETIMAT 6, SV, ETIMAT 10
Ilość biegunów:: 3+N
Funkcja:: Section rails
Typ:: FORK
Prąd znamionowy:: 100 A
Znamionowy przekrój poprzeczny:: 16-2 mm²
Długość w modułach:: 1x54
Liczba faz:: 3
Rodzaj napięcia:: AC/DC
Napięcie znamionowe AC:: 500 V
Napięcie znamionowe DC:: 500 V
Typ akcesoriów:: Section rails

Katalog danych technicznych

Produkt

Waga netto: 0,878 kg
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 1 pcs
Kod EAN opakowania podstawowego: 5907563676022
Waga opakowania podstawowego: 0,87 kg
Objętość opakowania podstawowego: 0,9 dm³

Opakowanie transportowe

Ilość w opakowaniu transportowym: 10 pcs
Kod EAN opakowania transportowego: 5907563676985
Waga opakowania transportowego: 8,7 kg
Objętość opakowania transportowego: 9 dm³
Ilość na palecie: 1 000 pcs
Kod taryfy celnej: 85389099

Can be cut to size: Tak
Cross section: 16 mm²
Suitable for devices with N-conductor: Tak
Number of phases: 3
Rated permanent current Iu: 100 A
Suitable for number of devices: 27
Module width: 18 mm
Number of poles: 4
Length: 1 000 mm
Max. rated operation voltage Ue: 690 V
Insulated: Tak
Colour: Grey
Type of electric connection: Fork
Width in number of modular spacings: 54

Klasyfikacja ETIM – wersja 9.0
