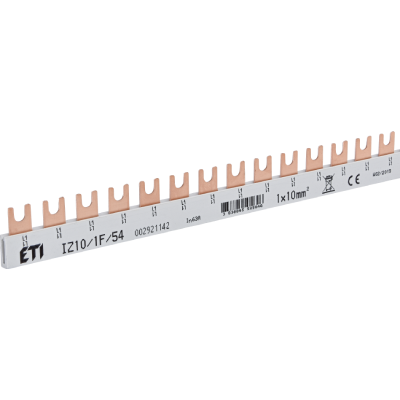

Szyny izolowane

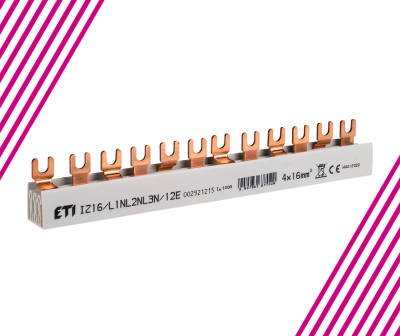

Szyny sekcyjne, znane również jako szyny zbiorcze, odgrywają kluczową rolę we współczesnych instalacjach elektrycznych, stanowiąc podstawę rozdziału energii w rozdzielnicach i obudowach. Zapewniają bezpieczny, wydajny i uporządkowany sposób łączenia wielu urządzeń elektrycznych.

• Przy wyborze szyn sekcyjnych do konkretnego projektu elektrycy powinni uwzględnić następujące czynniki:
  • Wymagania prądowe: Określić całkowite obciążenie prądowe obwodu i wybrać szynę sekcyjną o odpowiednim przekroju, zdolną do bezpiecznego przenoszenia tego prądu. Należy odnieść się do danych technicznych dotyczących obciążalności prądowej poszczególnych typów szyn sekcyjnych.
  • Sposób zasilania: Zdecydować, czy szyna sekcyjna będzie zasilana na początku/końcu czy pośrodku. Należy pamiętać, że zasilanie środkowe może ograniczyć całkowitą obciążalność prądową szyny.
  • Kompatybilność urządzeń: Upewnić się, że wybrana szyna sekcyjna jest kompatybilna z konkretnymi wyłącznikami, przełącznikami lub innymi instalowanymi urządzeniami. Należy zwrócić uwagę na typ połączenia (widełkowe lub szpilkowe) oraz szerokość modułów.
  • Wielkość obudowy: Sprawdzić, czy długość szyny sekcyjnej jest odpowiednia do dostępnej przestrzeni w rozdzielnicy lub obudowie.

• Najlepsze praktyki montażowe:
  • Bezpieczeństwo przede wszystkim: Przed rozpoczęciem prac przy szynach sekcyjnych lub jakichkolwiek elementach instalacji elektrycznej zawsze odłączyć zasilanie obwodu.
  • Pewne mocowanie: Upewnić się, że szyna sekcyjna jest pewnie zamocowana do szyny DIN lub innych przewidzianych punktów montażowych w obudowie.
  • Prawidłowe połączenia: Wykonać czyste i pewne połączenia pomiędzy szyną sekcyjną a podłączonymi urządzeniami, zgodnie z instrukcjami producenta i zalecanymi momentami dokręcania.
  • Stosowanie osłon końcowych: Zakryć wszystkie nieużywane odcinki szyny zbiorczej odpowiednimi osłonami końcowymi, aby zapobiec przypadkowemu kontaktowi i zapewnić estetyczne wykończenie.
