002445313

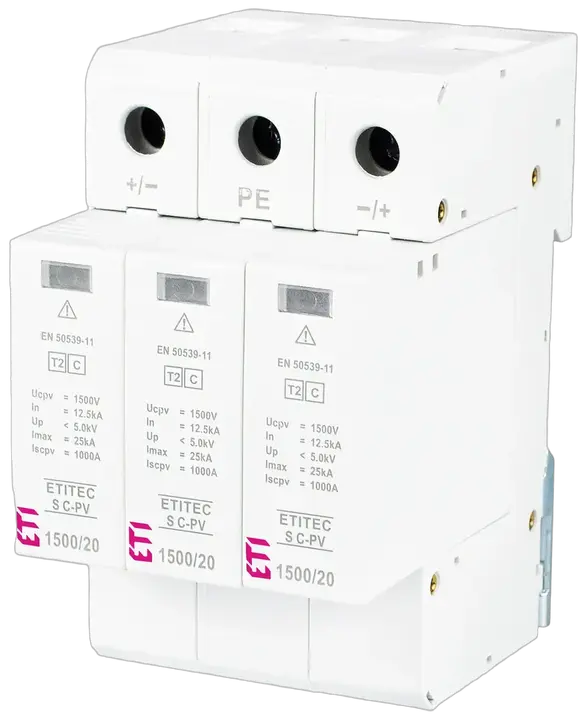

Obraz *ETITEC S C-PV 1500/20 Y

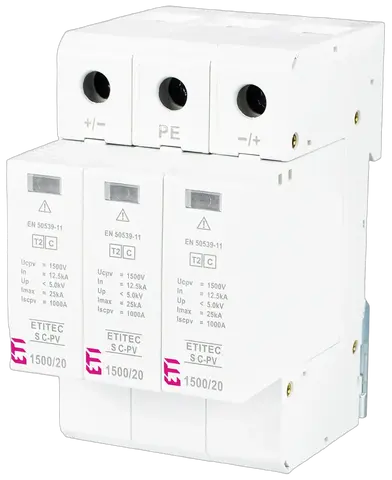

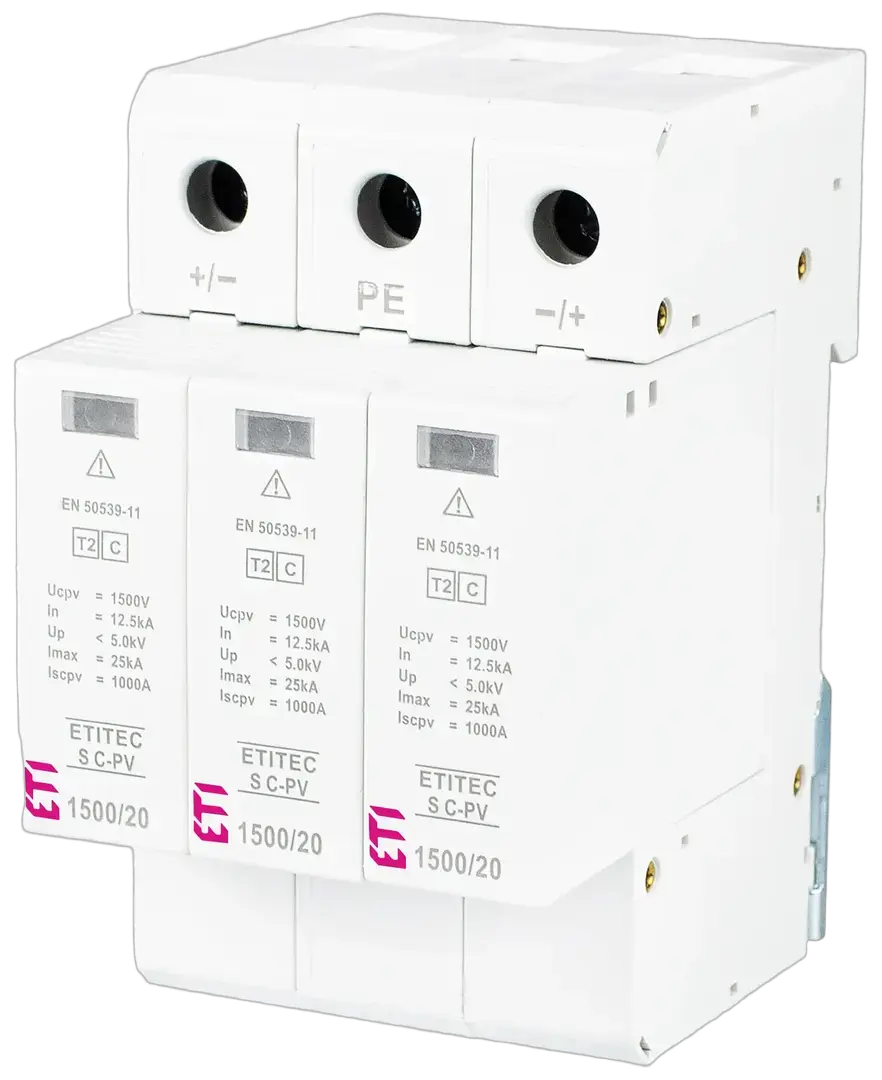

*ETITEC S C-PV 1500/20 Y Ogranicznik przepięć

Numer katalogowy:: 002445313
Funkcja:: Ogranicznik przepięć
Rodzaj prądu:: DC
Przekrój przewodu przyłączeniowego, żyła pełna:: 35 mm²
Typ ogranicznika (wg EN 61643):: T2
DC Napięcie pracy trwałej Uc:: 1 500 V
In (8/20μs):: 20 kA
Up - Poziom ochrony:: 4,8 kV
Styki sygnalizacji uszkodzenia wewnętrznego (RC):: No
Prąd upływu:: No
System sieci:: PV
Liczba modułów:: 3
Instalacja:: Instalacje PV
Głębokość wbudowania:: 68 mm
Zastosowana technologia:: Warystorowa, Iskiernikowa
Stopień ochrony IP:: IP20
Grupa katalogowa:: ETITEC S C PV

Produkt

Waga netto: 400 g
Jednostka miary magazynowej: pcs

Podstawowe opakowanie

Ilość w opakowaniu podstawowym: 1 pcs
Kod EAN opakowania podstawowego: 3838895635512
Waga opakowania podstawowego: 0,4 kg
Objętość opakowania podstawowego: 0,35 dm³

Opakowanie transportowe

Ilość w opakowaniu transportowym: 5 pcs
Kod EAN opakowania transportowego: 3838895635529
Waga opakowania transportowego: 2 kg
Objętość opakowania transportowego: 1,75 dm³
Ilość na palecie: 2 000 pcs
Kod taryfy celnej: 85363090

Max. conductor cross section flexible (fine-strand): 25 mm²
Max. discharge surge current (8/20): 40 kA
Number of conductors (without earthing): 2
Max. conductor cross section solid (solid, stranded): 35 mm²
Max. continuous voltage DC: 1 500 V
Degree of protection (IP): IP20
Mounting method: DIN rail (top hat rail) 35 mm
Construction size: 3 modular spacing
Short-circuit breaking capacity (Isccr): 0,2 kA
Voltage protection level: 4,8 kV
Max. PV-voltage: 1 250 V
Signalling at the device: Optical
Category type 2: Tak
Nominal discharge surge current (8/20): 20 kA
System configuration DC: Tak

Klasyfikacja ETIM – wersja 9.0
